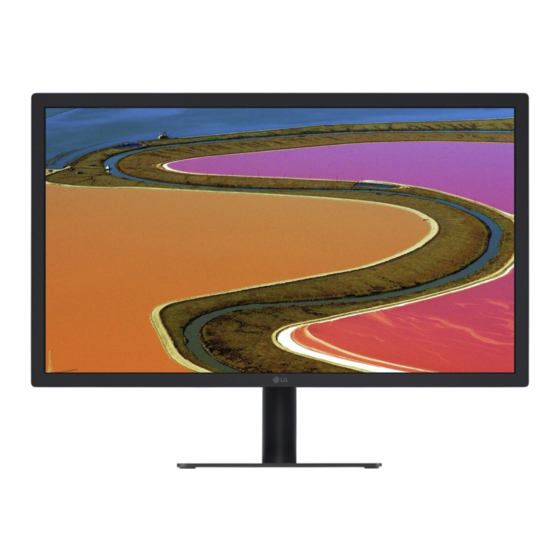

- Página 1 MANUAL DE USUARIO Monitor LG UltraFine 4K (Para Mac) Antes de utilizar el equipo, lea este manual con atención y consérvelo para consultarlo cuando lo necesite. 22MD4KA www.lg.com...
-
Página 2: Tabla De Contenido
CONTENIDO PRECAUCIONES IMPORTANTES ------3 - Seguridad --------------------------------------------3 No abra la pantalla: Para evitar lesiones personales: Para evitar incendios u otros peligros: - Durante la instalación -------------------------------4 - Precauciones relativas al adaptador de CA y la alimentación eléctrica -------------------------------5 - Limpieza ---------------------------------------------5 - Volver a embalar -------------------------------------5 LICENCIA --------------------------------6 MONTAJE Y PREPARACIÓN -----------7... -
Página 3: Precauciones Importantes
PRECAUCIONES IMPORTANTES Esta unidad se diseñó y fabricó para garantizar la seguridad personal; sin embargo, el uso inadecuado de la unidad puede causar descargas eléctricas o riesgo de incendios. Con el fin de permitir un funcionamiento correcto de todas las opciones de seguridad incorporadas en esta pantalla, respete las siguientes normas básicas para su instalación, uso y mantenimiento. -
Página 4: Durante La Instalación
Durante la instalación No coloque objetos sobre el cable de alimentación ni los pase por encima de él; no coloque la pantalla donde el cable de alimentación pueda resultar dañado. No utilice esta pantalla cerca del agua como en una bañera, un lavabo, un fregadero, en suelo mojado o cerca de una piscina. -
Página 5: Precauciones Relativas Al Adaptador De Ca Y La
Si la conexión queda suelta, podría producirse un incendio o una descarga eléctrica. • Asegúrese de utilizar cables de alimentación y adaptadores de CA suministrados o aprobados por LG Electronics, Inc. El uso de productos no aprobados podría producir un incendio o una descarga eléctrica. -
Página 6: Licencia
LICENCIA Cada modelo tiene licencias diferentes. Para obtener más información acerca de las licencias, visite www.lg.com . Mac and the Mac logo are trademarks of Apple Inc., registered in the U.S. and other countries. -
Página 7: Montaje Y Preparación
Se recomienda utilizar los componentes suministrados. • Si utiliza cables genéricos que no estén certificados por LG, es posible que no vea la pantalla o que la imagen tenga ruido. NOTA Toda la información y las especificaciones del producto que se detallan en este manual pueden modificarse sin previo aviso con •... -
Página 8: Descripción Del Producto
Descripción del producto Parte frontal Sensor de luz ambiental Parte trasera Conector de alimentación Orificio para cable de anclaje Kensington Botón de extracción del soporte NOTA El sensor de luz ambiental es para controlar el brillo automático de la pantalla y se puede controlar mediante Mac OS. •... -
Página 9: Conector De Entrada
Conector de entrada Puerto de expansión USB Puerto de conexión host (Mac) -
Página 10: Etiqueta De Identificación / Subetiqueta De Identificación
Etiqueta de identificación / Subetiqueta de identificación Puede ver la etiqueta de identificación y la subetiqueta de identificación del monitor. Subetiqueta de identificación Soporte Etiqueta de * Extracción del soporte identificación (Consulte la página 17) NOTA Etiqueta de identificación: etiqueta de identificación estándar del monitor que indica el nombre de modelo, fecha de •... -
Página 11: Transporte Y Elevación Del Monitor
Transporte y elevación del monitor Antes de levantar o mover el monitor, siga estas instrucciones para evitar rayar o dañar el monitor, y transportarlo de manera segura, independientemente del tamaño y forma que tenga. • Se recomienda colocar el monitor en su caja o envolverlo con el material de embalaje original antes de intentar moverlo. •... -
Página 12: Instalación Encima De Una Mesa
Instalación encima de una mesa Levante el monitor y colóquelo encima de una mesa en posición vertical. Instálelo a una distancia mínima de 100 mm de la pared para permitir una ventilación adecuada. 100 mm 100 mm 100 mm 100 mm Conecte el cable de alimentación al monitor y, a continuación, enchufe el cable de alimentación a la toma de pared. -
Página 13: Ajuste De La Altura Del Soporte
Precauciones al conectar el cable de alimentación 100-240 V ~ Asegúrese de utilizar el cable de alimentación que se incluye con el producto y conéctelo a una toma de pared con conexión a • tierra. Si necesita otro cable de alimentación, póngase en contacto con el distribuidor local o con la tienda minorista más cercana. •... - Página 14 ADVERTENCIA Al ajustar la altura de la pantalla, no coloque la mano en el cuerpo del soporte para evitar lesiones en los dedos. • Tenga cuidado de no tocar ni presionar el área de la pantalla al ajustar el ángulo del monitor. •...
- Página 15 Ajuste de la altura del soporte Coloque el monitor montado sobre la base del soporte en posición vertical. Sujete el monitor firmemente con ambas manos. Parte trasera Parte frontal ADVERTENCIA • Para evitar que se produzcan lesiones en los dedos al ajustar la pantalla, no sujete la parte inferior del marco del monitor como se muestra a continuación.
-
Página 16: Uso Del Cable De Anclaje Kensington
Uso del cable de anclaje Kensington El conector del sistema de seguridad Kensington está situado en la parte inferior del monitor. Para obtener más información sobre su instalación y uso, consulte el manual del usuario del cable de anclaje Kensington, o visite el sitio web http://www.kensington.com . -
Página 17: Extracción Del Soporte
Extracción del soporte Coloque la pantalla del monitor boca abajo. Para evitar que la pantalla se raye, cubra su superficie con una tela suave. Presione el botón de extracción de la parte posterior del monitor hacia la izquierda. Levante el soporte, girándolo ligeramente. Extraiga el soporte del monitor en la posición girada. - Página 18 Compruebe si los ganchos del soporte están separados de las ranuras de la unidad principal. Ganchos del soporte Ranuras de la unidad principal Retire el soporte una vez que los ganchos del soporte se hayan soltado de las ranuras de la unidad principal. PRECAUCIÓN Tenga cuidado de no dejar caer el soporte mientras lo extrae.
-
Página 19: Colocación De La Cubierta De Diseño Vesa
Colocación de la cubierta de diseño VESA Coloque la pantalla del monitor boca abajo. Para evitar que la pantalla se raye, cubra su superficie con una tela suave. Ganchos de la cubierta de diseño VESA Ranuras de la unidad principal Coloque la cubierta de diseño VESA en el monitor en una posición ligeramente inclinada, de forma que los ganchos se puedan insertar en las ranuras de la unidad principal. - Página 20 Empuje la cubierta de diseño VESA hacia abajo. PRECAUCIÓN • Compruebe si se ha pulsado el botón de extracción hacia la derecha después de colocar la cubierta de diseño VESA. Si no se ha pulsado el botón hacia la derecha, colóquelo en esa posición con las manos.
-
Página 21: Instalación Del Soporte De Montaje En Pared
Instalación del soporte de montaje en pared Coloque la pantalla del monitor boca abajo. Para evitar que la pantalla se raye, cubra su superficie con una tela suave. Utilice cuatro tornillos para fijar el soporte de montaje en pared. (Tornillos estándar: M4 x L10) - Página 22 NOTA • Instale el monitor a una distancia mínima de 100 mm de la pared a cada lado del monitor para permitir una ventilación adecuada. El soporte de montaje en pared y los tornillos del soporte de montaje en pared no están incluidos. •...
-
Página 23: Conexiones
CONEXIONES Asegúrese de utilizar el cable suministrado. De lo contrario, puede provocar que el dispositivo no funcione correctamente. No se suministran algunos de los cables. PRECAUCIÓN No presione la pantalla durante mucho tiempo. La imagen se podría distorsionar. • • No visualice una imagen fija en la pantalla durante mucho tiempo. -
Página 24: Solución De Problemas
SOLUCIÓN DE PROBLEMAS No se muestra nada en la pantalla. ¿El monitor está conectado a su Conecte el monitor a su Mac. El monitor se encenderá automáticamente si el PC • Mac? funciona con normalidad. ¿Está enchufado el cable de •... -
Página 25: Especificaciones Del Producto
ESPECIFICACIONES DEL PRODUCTO Las especificaciones del producto que se indican a continuación pueden cambiar sin previo aviso debido a una actualización de las funciones del producto. Pantalla LCD Tipo TFT (transistor de película delgada) Pantalla LCD (pantalla de cristal líquido) Profundidad de color Compatible con color de 8 bits. -
Página 26: Sincronización De Señal
Sincronización de señal Frecuencia horizontal Frecuencia vertical Resolución Polaridad (H/V) Comentarios (kHz) (Hz) 1920 x 1080 66,66 2560 x 1440 88,86 3360 x 1890 116,64 3840 x 2160 65,73 3840 x 2160 133,32 4096 x 2304 70,11 4096 x 2304 113,13 Sincronización principal 4096 x 2304... - Página 27 LG Electronics también le proporcionará código abierto en CD- Asegúrese de leer las precauciones de seguridad antes de ROM por un importe que cubre los gastos de su distribución utilizar el producto.
