Manuales relacionados para Sminn BOX L DC1D
Resumen de contenidos para Sminn BOX L DC1D

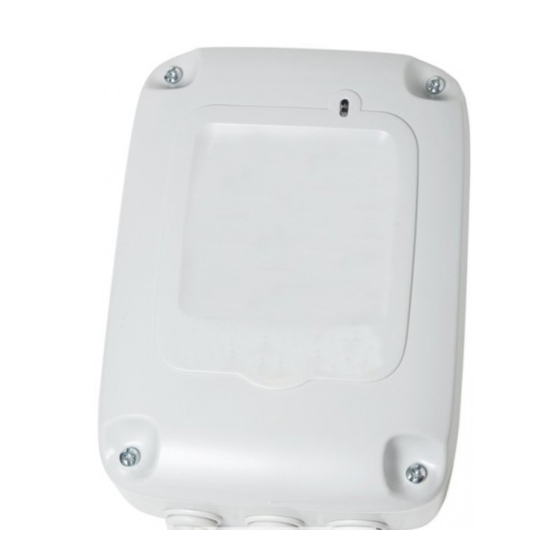

- Página 1 BOX L DC1D CUADRO UNIVERSAL DE MANIOBRA Para puertas de 1 motor a 24 VDC MANUAL DE INSTRUCCIONES innovative in electronics...
- Página 2 SITUACIÓN DE LOS ELEMENTOS Fig.1 1. Fusible tensión VDC 8. Bornero conexión motor DC 2. Conector LED tapa cuadro 9. Bornero entrada alimentación 3. Zócalo tarjeta radio TRSH 10. Fusible entrada alimentación AC 4. Teclado selección opciones 11. Zona de alta tensión 230VAC 5.
-
Página 3: Tabla De Contenido
INDICE Símbolos Descripción ..........2 ........Motor DC Limitación de uso del cuadro... 2 Advertencias .......... 2 Instalación ..........3 ......Pulsos Encoder Instrucciones importantes de seguridad para la instalación ... 3 Instrucciones importantes de ....Lámpara de destellos seguridad para el uso ......3 Conexionado ......... -
Página 4: Descripción
- Almacenamiento de número de maniobras y eventos para facilitar el mantenimiento. LAS INSTRUCCIONES DE USO DE ESTE EQUIPO DEBERÁN SER ENTREGADAS AL USUARIO. ANTE LA PERDIDA DE LAS MISMAS EL USUARIO PUEDE SOLICITAR UNA COPIA O DESCARGARLAS DIRECTAMENTE DESDE LA PAGINA WEB WWW.SMINN.COM... -
Página 5: Instalación
Cámbiela y repita el paso. para la instalación. Conectar los cables de alimentación, LOS CUADROS DE MANIOBRA SMINN motor y dispositivos en los bornes de las ESTÁN DOTADOS DE UNA INDICACIÓN regletas tal y como indica la serigrafía LUMINOSA QUE NOS PERMITE SABER SI de la placa de circuito impreso. -
Página 6: Conexionado
CONEXIONES Los bornes 12 y 13 se utilizan para la El cuadro recibe alimentación 230VAC conexión de una electrocerradura 50Hz a través de los bornes 1 y 2. La 12/24VDC - 1A. El cuadro debe ser conexión de tierra se realiza en un con gurado para accionar la conector tipo FAST-ON situado en la electrocerradura y cuenta con... - Página 7 FC Opcionales SETA El zócalo para tarjeta de radio permite enchufar una tarjeta de radio SMINN, Es posible instalar una seta de parada permitiendo dar la orden de apertura de emergencia interrumpiendo mediante emisores de radio.
-
Página 8: Con Guración
CONFIGURACIÓN Para facilitar la con guración y el mantenimiento del cuadro, éste dispone SMINN de un avanzado sistema de menús BOXL DC1D accesibles mediante teclado integrado de 4 teclas y presentación de datos en display LCD retroiluminado que permite con gurar el cuadro de forma sencilla, rápida e intuitiva. -
Página 9: Tipos De Puerta
TIPOS DE PUERTA Podemos con gurar el funcionamiento FUNCIONAMIENTO NORMAL del cuadro para 4 tipos de maniobra en DE LAS SEGURIDADES función del tipo de puerta. FOTOCELULA DE CIERRE - BATIENTE - ASCENDENTE (Vertical) - BASCULANTE - CORREDERA Cierre: Invierte MODOS Apertura: No hace nada En todos los modos, las seguridades... -
Página 10: Tabla De Conexiones Eléctricas
CONEXIONES ELECTRICAS Fig.2 Fase alimentación 230VAC Neutro alimentación 230VAC Lámpara de destello 230V 40W Contactos de rele SIN POTENCIAL que posibilitan la activación de la luz de garaje o lámpara auxiliar Conexión Motor 24VDC + Alimentación Encoder Señal Encoder - Alimentación Encoder Electrocerradura 12/24 VDC + Batería 24VDC... -
Página 11: Accesorios Y Periféricos
ACCESORIOS Y PERIFERICOS Tarjeta receptora Tarjeta activación semáforos ELULAS Juegos de fotocélulas emisor-receptor conectado al pin 18 del bornero para facilitar Lámpara destello y pie de fotocélula... -
Página 12: Maniobra De Aprendizaje
MANIOBRA APRENDIZAJE APRENDIZAJE CON PARO SUAVE Las maniobras de aprendizaje sirven para memorizar los parámetros Desde puerta cerrada. temporales del cuadro. Dependiendo de si se ha activado paro suave o no el ujo del aprendizaje varía ligeramente. APRENDIZAJE SIN PARO SUAVE Pulsar ENTER para iniciar aprendizaje de apertura. -
Página 13: Opciones
OPCIONES VALOR TEXTO LCD POR DEFECTO CIERRE AUTOMATICO CIERRE AUTO Habilita el cierre automático tras tiempo de pausa CIERRE FOTOCÉLULA RÁPIDO CIER FOTO RAP. La pausa tras una inversión por fotocélula dura el tiempo con gurado como cierre de fotocélula AUTOMATICO OPCIONAL AUTO OPCIONAL Fuerza el n de la pausa de cierre automático con pulsación... -
Página 14: Ajustes
AJUSTES VALOR TEXTO LCD AJUSTE POR DEFECTO Tiempo Apertura hoja APER. HOJA 1 15 seg. 1-240 seg. Tiempo Apertura peatonal hoja APER.PEAT 5 seg. 0-120 seg. Tiempo Cierre hoja CIERRE HOJA 1 15 seg. 1-240 seg. Cierre peatonal CIERRE PEAT 5 seg. -
Página 15: Mantenimiento
La contraseña de fábrica es: 1234 CAMBIAR CLAVE Permite el cambio de la contraseña de fábrica de 4 dígitos. SMINN pone a disposición del usuario un servicio profesional de asistencia técnica que resolverá cualquier problema con una ampliación de la garantía del equipo... -
Página 16: Garantía
GARANTIA Este producto ha sido sometido durante RESIDUOS DE APARATOS su proceso de fabricación a un completo ELECTRICOS Y ELECTRÓNICOS test que garantiza su abilidad y buen (WEEE) funcionamiento. El fabricante otorga al producto una garantía de 24 meses a Conforme a la directiva europea partir de la fecha impresa en el producto 2002/96/ ec sobre residuos de... -
Página 17: Características Técnicas
La empresa ELSON ELECTRÓNICA, S. A. Pol. Torrelarragoiti, P6 – A3 48170 Zamudio – Vizcaya (SPAIN) Declara que: El producto Cuadro Maniobra BOX L DC1D Fabricado Bajo la marca comercial SMINN Para uso en Entornos de tipo Residencial, Comercial o Industria Ligera. -
Página 18: Notas
NOTAS MENSAJES DE ERROR Cuando se produce un error en una maniobra, el cuadro almacena dicho error junto a otros que hayan podido suceder para la próxima vez que se acceda al menú de con guración. Cuando existen errores anteriores aparece una “E” en las esquinas de la pantalla. -
Página 19: Explosión Componentes
EXPLOSIÓN DC1D Fig3 1. Tornillos imperdibles 7. Tarjeta de radio 2. Led indicador de funcionamiento 8. Regletas enchufables 3. Tarjeta semáforo 9. Relés de potencia 4. Junta goma estanqueidad 10. Display 5. Sujeción externa con solo 3 tornillos 11. Soporte frontal para etiqueta de 6. - Página 20 innovative in electronics...
