5.2 FIJACIÓN DEL TUBO CUADRADO 40x40x2
12
B
A

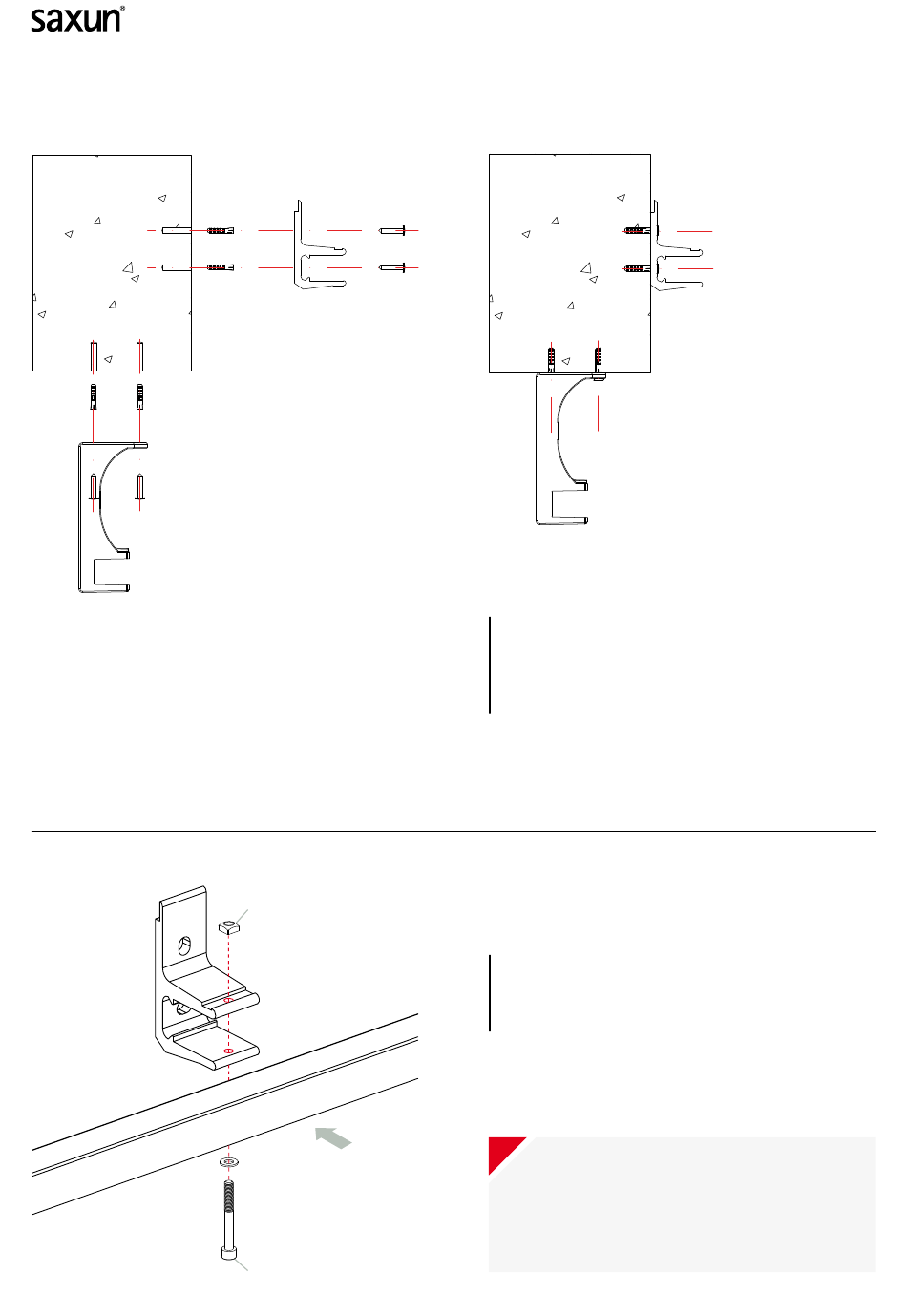

Posicionar los soportes ( frontales o a techo) asegurando
bien su anclaje sobre la obra, y comprobando su alineación.
Para una correcta instalación, consultar previamente el
número de soportes a utilizar, acorde con el esquema y las
indicaciones especificadas en la página 9 de este manual.
Colocar la barra cuadrada 40x40, sobre la que instalaremos
todos los elementos que constituyen el sistema.
Fijar la citada barra a los soportes, mediante el tornillo
y la tuerca cuadrada B.
La tuerca
B
siempre debe colocarse en la parte
superior. Allí, el soporte tiene una ranura donde
se ancla, de tal modo que podemos apretar el
tornillo libremente, sin que la tuerca se mueva.
A
