LEGRAND Wattstopper LMUC-100-2 Manual De Instrucciones

No: 24618– 10/16 rev. 1
Catalog Number • Numéro de Catalogue • Número de Catálogo:
Country of Origin: Made in China • Pays d'origine: Fabriqué en Chine • País de origen: Hecho en China
This unit is pre-set for Plug n' Go™ operation, adjustment is
optional.
For full operational details, adjustment and more features of the
product, see the DLM System Installation Guide provided with
Wattstopper room controllers, and also available at
www.legrand.us/wattstopper.
Installation shall be in accordance with all applicable
regulations, local and NEC codes. Wire connections shall be
rated suitable for the wire size (lead and building wiring) employed.
For Class 2 DLM devices and device wiring: To be connected to a
Class 2 power source only. Do not reclassify and install as Class
1, or Power and Lighting Wiring.
Cet appareil est préréglé pour un fonctionnement Plug n' Go
et son réglage est optionnel.
Pour connaître tous les détails opérationnels, les réglages
et les fonctions supplémentaires du produit, consulter le
guide d'installation du système DLM fourni avec Wattstopper
contrôleurs de pièce et aussi disponible au www.legrand.us/
wattstopper.
L'installation doit être effectuée conformément à tous les
règlements ainsi qu'aux codes locaux et de la NEC en vigueur.
Les raccordements de fils doivent être classés comme pouvant
convenir au calibre du fil (fil de sortie et de bâtiment) utilisé.
Pour les dispositifs DLM de classe 2 et le câblage du dispositif:
Doit être connecté à une source d'alimentation de classe 2
seulement. Ne pas reclasser et installer en tant que classe 1 ou
en tant que fil d'alimentation ou d'éclairage.
Esta unidad está preconfigurada para el funcionamiento
Plug n' Go™; el ajuste es opcional.
Para obtener detalles de funcionamiento, ajustes y más funciones
del producto, consulte la Guía de instalación del sistema DLM que
se proporciona con los controladores de habitación Wattstopper;
también está disponible en www.legrand.us/wattstopper.
La instalación debe realizarse conforme con todas las
reglamentaciones aplicables, las normas locales y los
Códigos NEC. Las conexiones de los conductores serán aptas
para el tamaño de conductor utilizado (cableado de conducción y
de construcción).
Para dispositivos DLM y cableado de dispositivos Clase 2: Para
conexión únicamente a fuente de alimentación Clase 2.
No reclasifique ni instale como Clase 1, ni con circuitos de
alimentación e iluminación.
Wattstopper

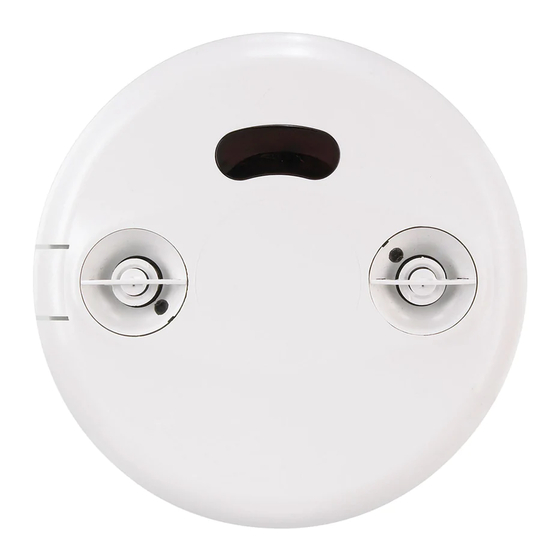

DLM - Ultrasonic Ceiling Mount Occupancy Sensor
DLM - Ultrasons Montage au Plafond Détecteur de Présence
DLM - Sensor de Ocupación Ultrasónico y Montaje en Techo
Installation Instructions • Instructions d'Installation • Instrucciones de Instalación
Voltage ...................................................................................... 24VDC
Current Consumption .................................................................. 20mA
Power Supply ......................................... Wattstopper Room Controller
Connection to the DLM Local Network ............................ 2 RJ-45 ports
DLM Local Network characteristics when using LMRC-11x/2xx room
controllers:
Low voltage power provided over Cat 5e cable (LMRJ);
max current 800mA.
Supports up to 64 load addresses, 48 communicating devices,
including up to 4 LMRC-10x series and/or LMPL-101 controllers.
Free topology up to 1,000' max.
Environment ......................................................... For Indoor Use Only
Operating Temperature .........................32° to 131°F (0° to 55°C)
Storage Temperature .......................... 23° to 176°F (-5° to 80°C)
Relative Humidity .............................. 5 to 95% (non condensing)
Patent Pending
CARACTÉRISTIQUES
MC
Tension : ....................................................................................24 VCC
Consommation de courant : ........................................................ 20 mA
Alimentation électrique : .....................Contrôleur de pièce Wattstopper
Raccordement au réseau DLM local : ..............................2 ports RJ-45
Caractéristiques du réseau DLM local ...................................................
Alimentation basse tension via un câble de catégorie 5 (LMRJ).
Prise en charge de 24 périphériques de communication
comprenant 4 LMRC-10x ou LMPL-101 max sur chaque réseau
DLM local. Une topologie libre supportant jusqu'à 305 m
(1 000 pi) le câble basse tension.
Environnement ................. Pour une utilisation en intérieur uniquement
Température de fonctionnement .............. 0 à 55 °C (32 à 131 °F)
Température de stockage ........................ -5 à 80 °C (23 à 176 °F)
Humidité relative ............................5 à 95 % (sans condensation)
Brevets en attente
Voltaje: ...................................................................................... 24 VCC
Consumo de corriente: ............................................................... 20 mA
Suministro de energía: ........ Controladores de habitación Wattstopper
Conexión a la red local DLM ....................................... 2 puertos RJ-45
Características de red local DLM:
El bajo voltaje se suministra por un cable Cat 5e (LMRJ);
corriente máxima de 800 mA. Admite hasta 64 direcciones de
carga, 48 dispositivos de comunicación, lo que incluye hasta 4
controladores de la serie LMRC-10x y LMPL-101. Topología libre
de hasta 1000 pies de cable de bajo voltaje.
Entorno .......................................................Solo para uso en interiores
Temperatura de funcionamiento..............0° a 55°C (32° a 131°F)
Temperatura de almacenamiento.......... -5° a 80°C (23° a 176°F)
Humedad relativa ............................ 5 a 95 % (sin condensación)
Patente en trámite
®
SPECIFICATIONS
ESPECIFICACIONES
