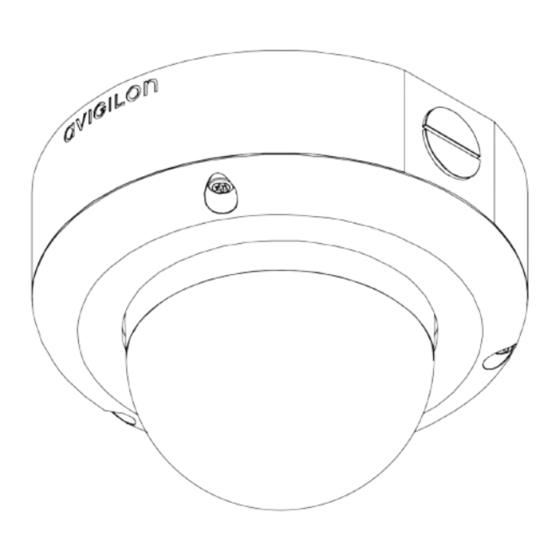

- Página 1 Guía de instalación Modelos de cámara domo IP H.264 de alta definición de Avigilon™: H3-DO1, H3-DO1-IR, H3-DO2, H3A-DO1, H3A-DO1-IR y H3A-DO2...
- Página 2 24 V CA, 10 W mín. o alimentación Power over Ethernet (PoE) de 48 V CC, 10 W mín. Cualquier fuente de alimentación externa conectada a este producto solo debe conectarse a otro producto Avigilon de la misma serie del modelo. Las conexiones de alimentación externas deben aislarse como es debido. ...
- Página 3 Póngase en contacto con el distribuidor o con un técnico de radio y televisión para obtener ayuda. Los cambios o modificaciones que se realicen en este equipo y que no sean aprobados expresamente por Avigilon Corporation o terceros autorizados por Avigilon Corporation podrían anular la autorización del usuario para utilizar este equipo.
- Página 4 Avigilon Corporation no será responsable de ningún tipo de daño (incluidos los daños indirectos) causado por su confianza en la información incluida en el presente documento.
-
Página 5: Tabla De Contenido
Tabla de contenido Información general Vista de la cubierta Vista inferior Vista frontal Vista trasera Vista IR Instalación Herramientas y materiales necesarios Contenido del paquete de la cámara Precauciones para instalar agua prácticamente salada Pasos para la instalación Extracción de la cubierta domo Montaje y orientación de las cámaras de vídeo análisis Montaje de la cámara domo Conexión de cables... -
Página 6: Información General
Información general Vista de la cubierta 1. Cubierta del domo Cubierta tipo domo a prueba de vandalismo. 2. Tornillos a prueba de alteraciones Tornillos cautivos Torx para fijar la cubierta domo a la base. 3. Orificio de entrada de cable Un orificio de entrada para los cables de red, alimentación y de E/S. -
Página 7: Vista Inferior
Vista inferior 1. Orificio de entrada de cable Un orificio de entrada para los cables de red, alimentación y de E/S. 2. Orificios de montaje Puntos de montaje para la cámara. Vista inferior... -
Página 8: Vista Frontal
Vista frontal 1. Control de azimut Proporciona un ajuste del ángulo de la imagen. 2. Tornillos de mariposa de bloqueo de inclinación Proporciona un mecanismo de bloqueo para el ajuste de inclinación de la imagen. 3. Tornillos de mariposa de bloqueo de panorámica Proporciona un mecanismo de bloqueo para el ajuste de la panorámica de la imagen. -
Página 9: Vista Trasera
Acepta una conexión Ethernet a una red. La transmisión de datos de imágenes y la comunicación del servidor ocurre durante esta conexión. También recibe alimentación cuando se conecta a una red que proporciona Power over Ethernet. 8. LED de estado de conexión Proporciona información sobre el funcionamiento del dispositivo. -
Página 10: Vista Ir
Vista IR 1. Anillo iluminador IR Proporciona iluminación de la escena en el espectro IR. El anillo iluminador IR no está incluido en todos los modelos. Vista IR... -
Página 11: Instalación
Siga estas precauciones para evitar problemas con la cámara durante la instalación en un ambiente con contenido de sales químicas: Utilice los accesorios de montaje ofrecidos por Avigilon. Todos los accesorios Avigilon son probados en función de su compatibilidad con las cámaras Avigilon en los medios ambientes evaluados. ... - Página 12 Extracción de la cubierta domo Montaje y orientación de las cámaras de vídeo análisis Montaje de la cámara domo Conexión de cables Asignación de una dirección IP Acceso al flujo de vídeo en tiempo real Orientación de la cámara domo (Opcional) Configuración del almacenamiento interno Instalación de la cubierta del domo Enfoque de la cámara domo...
-
Página 13: Extracción De La Cubierta Domo
Montaje y orientación de las cámaras de vídeo análisis Si va a instalar una cámara de análisis de vídeo de Avigilon™, siga las recomendaciones de montaje y orientación que se enumeran a continuación para maximizar las capacidades de análisis de la cámara: ... - Página 14 Cuando se instale en una superficie vertical exterior, el orificio de entrada de cable lateral debe estar orientado hacia abajo. Figura 1: Cámara domo montada en una superficie vertical. 4. Pase el cable necesario a través del orificio de entrada del cable y por la arandela. Montaje de la cámara domo...
-
Página 15: Conexión De Cables
Figura 2: Cámara domo montada en el techo. 5. Instale la arandela en el orificio de entrada de cable. 6. Introduzca los cuatro tornillos en los orificios de montaje para posicionar la cámara domo en el techo o muro. No apriete los tornillos. 7. -
Página 16: Acceso Al Flujo De Vídeo En Tiempo Real
Interfaz del explorador web: http://<IP address>/ Aplicación de software de gestión de vídeo en red (por ejemplo, el software Avigilon Control Center). NOTA: El nombre de usuario predeterminado de la cámara es admin y la contraseña predeterminada es admin. Orientación de la cámara domo 1. -
Página 17: Enfoque De La Cámara Domo
Guía del usuario de Avigilon™ Control Center Client Guía del usuario de la interfaz web de la cámara H.264 de alta definición de Avigilon™ Los manuales están disponibles en el sitio web de Avigilon: http://avigilon.com/support-and-downloads Enfoque de la cámara domo... -
Página 18: Conexiones De Cable
Conexiones de cable Conexión de una fuente de alimentación externa NOTA: No lleve a cabo este procedimiento si se utiliza Power over Ethernet (POE). Si la alimentación PoE no está disponible, el dispositivo debe alimentarse a través del bloque conector de alimentación extraíble. -
Página 19: Conexión A Micrófonos, Altavoces Y Monitores De Vídeo
1. Tierra 2. Entrada: para activarla, conecte la entrada al terminal de tierra. Para desactivarla, déjela desconectada o aplique entre 3-15 V. 3. Salida: cuando está activa, la salida está internamente conectada con el terminal de tierra. El circuito está abierto cuando está... - Página 20 Figura 3: Miniconector de audio/vídeo 1. Entrada de audio 2. Salida de vídeo compuesto 3. GND 4. Salida de audio NOTA: La salida OUT de vídeo compuesto no está disponible para los modelos de cámara de análisis de vídeo de 3 MP. Conexión a micrófonos, altavoces y monitores de vídeo...
-
Página 21: Indicadores Led
Indicadores LED Cuando está conectada a la red, los LED de estado de conexión mostrarán el progreso de la conexión al software de gestión de vídeo de red. En la tabla siguiente se describe lo que indican los LED: LED de estado de Estado de conexión Descripción conexión... -
Página 22: Restablecimiento De Los Valores Predeterminados De Fábrica
Restablecimiento de los valores predeterminados de fábrica Si la cámara ya no funciona de la manera esperada, puede restaurarla a sus valores predeterminados de fábrica. Utilice el botón de reversión de firmware para restablecer la cámara. Figura 4: Botón de reversión de firmware en el lateral de la cámara domo. 1. -
Página 23: Configuración De La Dirección Ip Mediante El Método Arp/Ping
Configuración de la dirección IP mediante el método ARP/Ping Complete los pasos siguientes para configurar la cámara para que utilice una dirección IP específica: 1. Localice y copie la dirección MAC (MAC) mostrada en la etiqueta del número de serie como referencia. 2. -
Página 24: Limpieza
Limpieza Domo tipo burbuja Si la imagen del vídeo se vuelve borrosa o difuminada en áreas, posiblemente sea causa de que deba limpiar una burbuja en el domo. Para limpiar la burbuja en el domo: Utilice jabón de tocador o un detergente no abrasivo para limpiar la suciedad o las huellas digitales. ... -
Página 25: Especificaciones
Entrada de audio Entrada de línea, miniconector A/V (3,5 mm) Salida de vídeo NTSC/PAL, miniconector A/V (3,5 mm) H3-DO1: 3-9 mm, F1.2, diafragma tipo P Objetivo H3-DO2: 9-22mm, F1,6, diafragma tipo P Almacenamiento Ranura SD/SDHC/SDXC: como mínimo clase 4; se recomienda la clase 6 o superior... - Página 26 alimentación 3 V de litio de manganeso Batería de respaldo de RTC (modelos con almacenamiento interno solamente) Medioambientales Temperatura de De -30 °C a +50 °C (de -22 °F a 122 °F) funcionamiento Temperatura de De -40 °C a +70 °C (de -40 °F a 158 °F) almacenamiento Humedad 0-95% sin condensación...
-
Página 27: Garantía Limitada Y Servicio De Asistencia Técnica
Garantía limitada y servicio de asistencia técnica Avigilon garantiza al comprador y consumidor original que este producto estará libre de defectos de los materiales y de la mano de obra durante un período de 3 años a partir de la fecha de compra. ...
