- Página 1 Guí a de instalación rápida Modelos aplicables AS6302T/AS6404T Ver.2.3.0903 (2015-3-2) Ver.3.0.0731(2017-7-31)
-
Página 2: Tabla De Contenido
Í ndice Avisos ............................. 3 Medidas de seguridad......................4 1. Contenido de la caja ......................5 2. Accesorios opcionales ......................7 3. Guí a de instalación de hardware ..................8 Herramientas necesarias para la instalación de los discos ..........8 Instalación del disco duro .................... -
Página 3: Avisos
Avisos Declaración de la Comisión Federal de Comunicaciones (FCC) Este dispositivo cumple el Apartado 15 de las normas de la FCC. Su funcionamiento está sujeto a las siguientes dos condiciones: Este dispositivo no puede causar interferencias. Este dispositivo debe aceptar cualquier interferencia recibida, incluyendo las interferencias que pueden provocar un funcionamiento no deseado. -
Página 4: Medidas De Seguridad
Medidas de seguridad Las siguientes medidas de seguridad aumentarán la vida útil del NAS. Siga todas las precauciones e instrucciones. Electricidad Unplug this product from the power source before cleaning. Use only the bundled power adapter. Using other power adapters may damage your device. Ensure that you plug the power adapter to the correct power input rating. -
Página 5: Contenido De La Caja

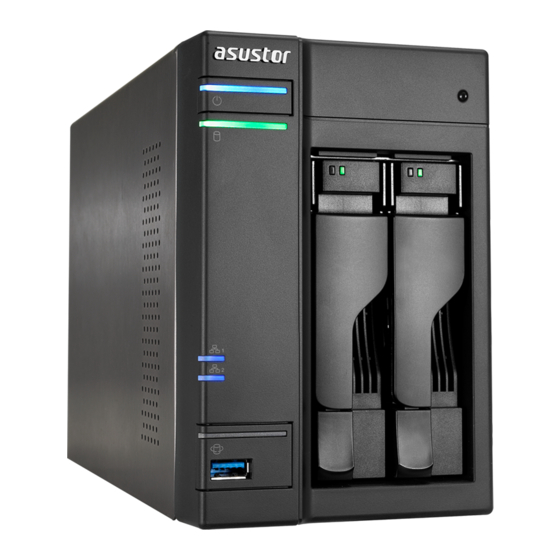

1. Contenido de la caja Modelos aplicables: AS6302T, AS6404T Dispositivo NAS AS6302T AS6404T Cable de alimentació n Adaptador de corriente Cable de red RJ45 Cable alimentació n Bracket Tornillos para usar con la unidad de disco duro de 3,5’’ Tornillos para usar con la unidad de disco duro de 2.5’’... - Página 6 Guí a de inicio rápido...
-
Página 7: Accesorios Opcionales
2. Accesorios opcionales Los siguientes productos pueden adquirirse en tiendas locales y en la tienda de accesorios de ASUSTOR (http://shop.asustor.com). -
Página 8: Guía De Instalación De Hardware
Destornillador tipo Phillips Al menos un disco de 3.5”/2.5” SATA. (Para ver la lista de compatibilidades: http://www.asustor.com/service/hd?id=hd) Instalación del disco duro 1. Pulse el botón en la parte inferior de la bandeja de disco duro para desbloquear el mecanismo de seguro. - Página 9 Discos duros de 2,5 pulgadas y discos duros SSD: coloque el disco duro en el área de la bandeja de disco indicada en rojo (véase la imagen a continuación). Asegúrese de que los orificios de montaje en la parte inferior del disco duro y la bandeja de disco estén alineados. Fije la unidad con cuatro tornillos.
-
Página 10: Fijación Del Cable De Alimentación
1. Saca el soporte del cable de la caja de accesorios. 2. Adjunta el soporte al cable de alimentación como se muestra en la imagen de abajo. 3. Extrae el tornillo del ventilador desatornillándolo en sentido contrario a las agujas del reloj. AS6302T AS6404T... -
Página 11: Conexión Y Alimentación Del Nas
4. Sitúa el soporte sobre el agujero del tornillo que has quitado. Fija el soporte volviendo a poner el tornillo del ventilador. AS6302T AS6404T Conexión y alimentación del NAS Conecte el NAS a la fuente de alimentación. Conecte el NAS al enrutador, conmutador o concentrador mediante un cable Ethernet. -
Página 12: Actualización De La Memoria Del Sistema
Memoria para dispositivos de la serie AS63/AS64 puede adquirirse en los distribuidores locales o la ASUSTOR en lí nea Tienda de Accesorios (http://shop.asustor.com). No instale el módulo de memoria usted mismo si no está familiarizado con el proceso de actualización de memoria en un equipo. - Página 13 NAS. ASUSTOR no garantiza el funcionamiento de los módulos de memoria de terceros en el NAS. Asegúrese de apagar el NAS y los periféricos, y de desconectar todos los accesorios y cables de conexión antes de añadir o quitar módulos de memoria.
- Página 14 2. Desconecte todos los cables y dispositivos conectados al NAS, incluido el cable de alimentación. 3. Utilice un destornillador para aflojar los tres tornillos situados en la parte posterior del NAS, tal como se muestra en la imagen. 4. Sujete la tapa por ambos lados con las manos y tire suavemente de ella para extraerla del bastidor. Instalación de memoria Al actualizar la memoria, tenga en cuenta que debe utilizar módulos de memoria del mismo tamaño.
- Página 15 2. Para quitar los módulos de memoria, tire hacia atrás la cubierta protectora negro, y luego soltar los clips de expulsión tirando suavemente hacia los lados. Retire los módulos de memoria. 3. Deslice diagonalmente el nuevo módulo de memoria en la ranura número 1 (como se muestra en el gráfico de abajo) asegurándose de que los conectores del módulo de memoria están completamente insertados en la ranura.
- Página 16 2. Para retirar las memorias, tire hacia atrás la cubierta protectora negra, y luego suelte los clips de expulsión tirando suavemente hacia los lados. Retire los módulos de memoria. 3. Para cada ranura, en diagonal deslice el nuevo módulo de memoria (como se muestra en el gráfico de abajo) asegurándose de que los conectores de los módulos de memoria están completamente insertados en la ranura Usando dos dedos, empuje con cuidado hacia abajo hasta que encaje en su lugar.
- Página 17 Colocación de la tapa 1. Vuelva a colocar la tapa y apriete los tres tornillos que retiró previamente. 2. Vuelva a conectar todos los cables, incluido el cable de alimentación, y encienda el NAS.
-
Página 18: Guía De Instalación De Software
Puede elegir entre cuatro métodos de instalación. Seleccione el método que más se ajuste a sus necesidades. Si no tiene una unidad de CD, vaya a la sección de descargas del sitio web de ASUSTOR (http://www.asustor.com/service/downloads) para descargar el software más reciente. - Página 19 Seleccione su NAS en la lista y siga las instrucciones del asistente para la instalación para completar el proceso de configuración.
- Página 20 Inserte el CD de instalación en la unidad de CD del equipo y seleccione “Instalación rápida” en el menú del CD de ejecución automática. El asistente para la instalación instalará Control Center de ASUSTOR en el equipo. También podrá elegir si desea instalar Download Assistant. Una vez se haya instalado Control Center de ASUSTOR, se analizará...
-
Página 21: Instalación Web
Instalación web Si conoce la dirección IP actual de su NAS, puede abrir un explorador web e introducir la dirección IP (por ejemplo: http://192.168.1.168:8000 ) para iniciar la instalación. Siga las instrucciones proporcionadas por el asistente para la instalación para completar el proceso de configuración. -
Página 22: Instalación Usando Un Dispositivo Móbil
Instalación usando un dispositivo móbil Busque “AiMaster” en el Google Play o en el Apple App Store. Puede escanear el código QR adjunto si lo prefiere. Descargue e instale el AiMaster en su dispositivo móvil. AiMaster para Android AiMaster para iOS Asegúrese que su dispositivo móvil está... - Página 23 Seleccione su NAS de la lista. Seleccione [Start Initialization] para comenzar con la instalación. Siga las instrucciones paso a paso hasta completar la instalación.
-
Página 24: Instalación Con La Pantalla Lcd
Instalación con la pantalla LCD La pantalla LCD le pedirá si desea inicializar el NAS una vez haya detectado que el NAS no se ha iniciado o inicializado. Utilice el botón "↵” situado a la derecha de la pantalla LCD para confirmar que desea inicializar el NAS. El sistema llevará... -
Página 25: Instalación Con Una Conexión Directa
La inicialización habrá terminado cuando se muestre la dirección IP del NAS en la pantalla LCD. NOTA: la contraseña para la cuenta “admin” se establecerá en “admin”. Este método de instalación solamente es adecuado para utilizarse en modelos con pantalla LCD AS6404T Instalación con una conexión directa Consulte la sección Solución de problemas... -
Página 27: Apéndice
5. Apéndice Indicadores LED AS6302T/AS6404T 1. Indicador LED de alimentació n 2. Indicador LED de estado del sistema 3. Indicador LED de red* 4. Indicador LED de USB 5. Indicador LED de disco duro Indicador Color Descripció n Estado Luz fija... -
Página 28: Panel Posterior
Rojo Luz fija Anomalí a en el disco duro Panel posterior 1. Puerto USB 3.0 type c 2. Puerto HDMI 3. Puerto USB 3.0 4. Puerto RJ45 5. Puerto S/PDIF 6. Botón de restablecimiento 7. Entrada de DC 8. k-bloqueo 9. - Página 29 2. Red 3. Almacenamiento 4. Temperatura 5. Operación 6. Configuración Pulse los botones [Arriba] o [Abajo] para desplazarse por los elementos del menú . Pulse el botón [Confirmar] para entrar en cualquier submenú. Pulse el botón [Atrás] para volver al nivel anterior. 1.
- Página 30 4.1. CPU: La temperatura de la CPU. 4.2. Sistema: La temperatura del sistema NAS. 4.3. HDD: La temperatura de los discos duros. 5. Operación En el submenú de operación, puede utilizar los botones [Arriba], [Abajo] y [Confirmar] para ejecutar las acciones que se enumeran a continuación.
-
Página 31: Troubleshooting
Troubleshooting P: ¿ Por qué no puedo detectar mi NAS de ASUSTOR con Control Center? R: Si tiene problemas para detectar su NAS con Control Center de ASUSTOR, haga lo siguiente: 1. Compruebe la conexión de red. Asegúrese de que su equipo y NAS formen parte de la misma red de área local. - Página 32 Haga clic con el botón derecho en [Conexió n de área local] y seleccione [Propiedades]. En la ficha [Red], seleccione [Internet Protocol Version 4 (TCP/IPv4)] y haga clic en [Propiedades].
- Página 33 En la ficha [General], seleccione el botón de opción [Usar la siguiente direcció n IP]. Introduzca 169.254.1.1 en [Direcció n IP] y 255.255.0.0 en [Máscara de subred], y haga clic en [Aceptar]. Abra Control Center de ASUSTOR para buscar su NAS.
- Página 34 4. Si los procedimientos descritos previamente no solucionan el problema, póngase en contacto con su proveedor local de ASUSTOR o con el servicio de atención al cliente de ASUSTOR (http://support.asustor.com). También puede consultar la base de conocimientos de ASUSTOR.
