- Página 1 Manual de Usuario y Garantía MOTOBOMBA AUTOCEBANTE HYWQ2070 Bajo licencia de Hyundai Corporation, Korea...
- Página 2 Esta información es relevante para SU SEGURIDAD y PREVENIR PROBLEMAS CON EL EQUIPO. Para ayudarlo a ubicar la importancia de la información, hemos utilizado los símbolos que a continuación explicaremos: Indica un inminente peligro que si no se evita, puede resultar en daños muy importantes a su persona e incluso la muerte. PELIGRO Indica un potencial situación de peligro, que si no se evita, puede resultar en daños serios e incluso la muerte. ADVERTENCIA Manual de Usuario Motobomba HYWQ2070...
-
Página 3: Instrucciones De Seguridad
él. No recargue combustible por encima de la marca máxima del filtro de combustible. Aleje chispas y fuego de la motobomba. Almacene la gasolina en un contenedor para ese propósito. Si el aceite o la gasolina se derraman debe limpiarse el motor y el piso antes de arrancarlo. Si el motor se calienta demasiado mientras trabaja y permanece caliente por mucho tiempo aún después de haber apagado el motor, tenga cuidado de no tocarlo mientras esté caliente. Permita que el motor enfríe antes de transportar la bomba o almacenarla. La gasolina es extremadamente inflamable y el vapor que genera también. ADVERTENCIA Manual de Usuario Motobomba HYWQ2070... - Página 4 Evite incendios, manteniendo la bomba alejada al menos 3 metros de distancia de muros u otro equipo en operación. No coloque objetos inflamables cerca del motor. Durante el funcionamiento, el motor descarga volúmenes de gases compuestos de Monóxido de Carbono, para evitar algún accidente, la motobomba no debe usarse dentro de un espacio cerrado. Si se tiene que usar en un espacio cerrado, el gas de la descarga, debe llevarse al exterior del mismo, el conducto de descarga debe estar a no menos de 1 metro de puertas y ventanas, entretanto, el aire en el área debe ventilarse. Manual de Usuario Motobomba HYWQ2070...
-
Página 5: Bomba De Agua Agricola

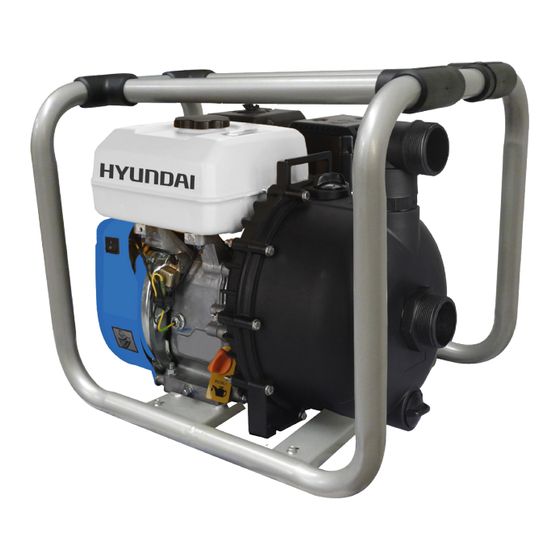

MOTOBOMBA AUTOCEBANTE HYWQ2070 2. BOMBA DE AGUA AGRICOLA Tapón del tanque de combustible Puerto de descarga Palanca del acelerador Palanca del ahogador Palanca de combustible Empuñadura de arranque Interruptor de arranque Tapón bayoneta del Tapón de deposito de aceite drenado de aceite Base Tapón de cebado Filtro de aire Escape Puerto de succión Tapón de drenado Manual de Usuario Motobomba HYWQ2070... -
Página 6: Sistema De Control
2) Interruptor de encendido Controla el sistema de arranque. Debe estar en ON para arrancar el motor. Gire a la posición de OFF, para detener el motor. Interruptor de Interruptor de arranque arranque Cerrar Abrir Cerrar Abrir Manual de Usuario Motobomba HYWQ2070... - Página 7 MOTOBOMBA AUTOCEBANTE HYWQ2070 3) Palanca del ahogador La palanca del ahogador se utiliza para abrir y cerrar el estarter del carburador. Fije la palanca del ahogador a posición “Cerrar” para el arranque. Fije la palanca del ahogador en la posición “Abrir” para una operación normal o para el arranque del motor. Palanca del ahogador Abrir Cerrar 4) Palanca del acelerador Ajustar la palanca del acelerador para cambiar la velocidad del motor, de ese modo ajustar la descarga del agua. Palanca del acelerador Lento Lento Rápido Rápido Manual de Usuario Motobomba HYWQ2070...
-
Página 8: Inspeccion De Pre-Operacion
Para su seguridad y mejorar la vida de su equipo es muy importante que revise la motobomba antes de trabajar con ella. Asegúrese de revisar la motobomba para percatarse de cualquier avería que pudiera tener. Un mantenimiento inapropiado de esta bomba, o no componer fallas antes de hacerla trabajar, puede generar un malfuncionamiento de la misma y provocar su descompostura. ADVERTENCIA Siempre realice una inspección antes de comenzar para corregir los posibles problemas. El escape contiene monóxido de carbono. Evite inhalarlo. Nunca opere el motor en un lugar cerrado sin ventilación. Antes de arrancar, realice una inspección previa para asegurarse que la motobomba esté sobre una superficie plana y que el interruptor de encendido esté en OFF. Manual de Usuario Motobomba HYWQ2070... - Página 9 2) Revision de las mangueras de succión y descarga • Revise las mangueras, asegúrese de que están en buenas condiciones antes de conectarlas a la bomba, Recuerde que la manguera de succión debe estar reforzada para evitar que se colapse. • Revise los sellos de las conexiones de la manguera. • Revise que las abrazaderas y las conexiones estén bien instaladas. • Revise que las celdas o coladera de la manguera esté en buenas condiciones y que estén bien instaladas. 3) Revision del nivel de aceite • Antes de arrancar el motor, debe checarse el nivel de aceite, verificar con la bayoneta que el nivel de aceite esté dentro del límite indicado. Si el nivel de aceite es muy bajo, agregar aceite hasta el nivel más alto indicado. Coloque nuevamente la bayoneta. Tapón bayoneta Nivel Máximo Nivel Mínimo • Operar el motor con poco aceite puede causarle daños. Manual de Usuario Motobomba HYWQ2070...
-
Página 10: Revisar El Combustible
• Remueva la tapa del filtro para revisarlo. Limpie o reemplace los elementos filtrantes. Siempre reemplace los elementos desgastados. Si su motor viene con filtro de baño de aceite, revise también el nivel de aceite. • Reinstale la tapa del filtro. Asegúrese de que coloca las partes como se muestra en la figura. Filtro de papel Cubierta del filtro de aire Codo de filtro de aire Filtro de Elemento esponja Operar el motor sin filtro o con el filtro dañado, permitirá que entre suciedad al motor, causando un rápido desgaste del mismo. Este incidente no está cubierto por la garantía. 5) REVISAR EL COMBUSTIBLE Con el motor detenido, abrir el tapón del tanque de la gasolina, verificar el nivel de la gasolina. Si el nivel de gasolina es muy bajo, rellenar el tanque, el nivel de llenado debe estar siempre arriba del filtro. Cierre el tapón. Manual de Usuario Motobomba HYWQ2070... -
Página 11: Motobomba Autocebante Hywq2070
Nunca use aguas sucias, gasolina contaminada o mezcla de aceite/gasolina. Evite suciedad o agua en el tanque de combustible. Ocasionalmente puede escuchar un sonido metálico mientras opera con velocidades altas, esto es normal. Pero si el ruido persiste, en una velocidad normal cambie la gasolina. Trabajar el motor con este ruido, puede dañarlo e invalidar la garantía. ADVERTENCIA Manual de Usuario Motobomba HYWQ2070... -
Página 12: Operacion
No usar para bombear líquidos inflamables como gasolina, aceites ya que pueden generar una explosión causando daños serios. Bombear agua de mar, ácidos, soluciones químicas o cualquier otro líquido que sea corrosivo, puede dañar la bomba. 2) Ubicación de la bomba Para un mejor desempeño de la bomba colóquela cerca del nivel de agua, y use mangueras que no sean más largas de lo necesario. Esto permitirá que la motobomba genere su máximo descarga en el menor tiempo de autocebado. Mientras la cabeza (altura) incrementa, la salida disminuye. La longitud, tipo y tamaño de la manguera de descarga afecta directamente la salida de la bomba. La altura, es mayor, que la succión, así que es importante para la succión estar en la parte más baja de la carga total. Disminuir la capacidad de succión, (colocando la bomba cerca del nivel del agua) es muy importante para reducir el tiempo de autocebado. El tiempo de autocebado es el que le toma a la bomba llevar agua del de succión en la operación inicial. Descarga Carga total Succión Manual de Usuario Motobomba HYWQ2070... - Página 13 3) Instalación de la manguera de succión Use las conexiones y abrazaderas que vienen con la motobomba. La manguera debe ser reforzada. No use mangueras menores que el puerto de succión. La manguera de succión no debe ser más larga de lo necesario. El desempeño de la bomba es mejor cuando la bomba está cerca del nivel del agua, y las mangueras son cortas. Use abrazaderas para apretar las conexiones a la manguera de succión con el objeto de evitar fugas y pérdida de succión. Verifique que el sello de las conexiones esté en buenas condiciones. Instale el check que viene con la bomba en el otro extremo de la manguera de succión y asegúrelo con una abrazadera. El check prevendrá que la bomba se atasque o se dañe por residuos que vengan en el agua. Apriete fuertemente las conexiones de la manguera al puerto de succión de la bomba. Sello Puerto de succión Cople Anillo Manguera de succión Conexiones Abrazadera de la manguera Check Abrazadera de la manguera Manguera de succión Dimensiones de las mangueras deben ser más largas que las dimensiones del puerto de succión del agua. Las dimensiones son las siguientes: 2” (HYWQ2070): 50 mm Manual de Usuario Motobomba HYWQ2070...
- Página 14 Apriete la manguera, con una abrazadera con el objeto de evitar que la manguera de descarga se desconecte con la presión. Conexión Abrazadera Manguera de descarga 5) Cebado de la bomba Antes de arrancar el motor, asegúrese de llenar la bomba con agua: quite el tapón de cebado y coloque la bomba con agua limpia. No quitar el tapón de cebado durante la operación de la bomba para evitar daños al equipo o a las personas. Reinstale el tapón de cebado y ajuste cuidadosamente. AVISO Si la bomba opera seca destruirá al sello. Si la bomba ha sido operada en estado seco, pare el motor inmediatamente y permita que la bomba enfríe antes de ser cebada. Manual de Usuario Motobomba HYWQ2070...
- Página 15 1000 m sobre el nivel del mar, se modificara su carburador con el distribuidor responsable. Motores con caballos de fuerza, disminuirán el 3.5% por cada 300 metros incrementa en altitud. El efecto de latitud sobre los caballos de fuerza será bueno si no se modifica el carburador. AVISO Un carburador a altitudes grandes es equipado con un motor apropiado a baja altitud, la ligera mezcla de aire-combustible da poca potencia de salida del motor, sobre calentamiento y serios daños. Manual de Usuario Motobomba HYWQ2070...
-
Página 16: Arranque Del Motor
MOTOBOMBA AUTOCEBANTE HYWQ2070 6. ARRANQUE DEL MOTOR 1) Quite el tapón de cebado y drene el agua de la bomba hasta que el agua se desborde. 2) Mover la palanca de paso de combustible a la posición “ON”. Palanca Palanca de paso de de paso de combustible combustible Abrir 3) Arrancar el motor frio, mover la palanca del ahogador a la posición “Cerrar”. Palanca del ahogador Abrir Cerrar Cerrado Manual de Usuario Motobomba HYWQ2070... - Página 17 MOTOBOMBA AUTOCEBANTE HYWQ2070 4) Mover la palanca del acelerador a la posición “Lento” cerca de 1/3 hacia la posición “Rápido”. Palanca del acelerador Lento Lento Rápido Rápido Palanca del acelerador 5) Gire el interruptor del motor a la posición “ON”. Interruptor del motor Interruptor del motor (en posición ON) 6) Jale la empuñadora de arranque hasta sentir la resistencia, jálelo fuertemente. AVISO No permitir que la empuñadura de arranque regrese al motor de golpe. Regréselo suavamente para evitar daños al arranque retráctil. 7) Si la palanca del ahogador se mueve a posición CLOSED para arrancar el motor, gradualmente muévalo a posición ON para calentar el motor. Manual de Usuario Motobomba HYWQ2070...
-
Página 18: Fijar La Velocidad Del Motor
Rápido 2) Gire el interruptor del motor: gire el interruptor del motor a posición OFF. 3) Gire la palanca de la válvula de combustible: gire la palanca de la válvula de combustible a posición “Cerrar”. Cerrar Cerrar Después del uso, quite el tapón de drenado y tapón de cebado de la bom- ba. Drene la voluta de la bomba con agua limpia y reinstale los tapones. Manual de Usuario Motobomba HYWQ2070... -
Página 19: Mantenimiento
Limpiar Cambiar Juego de Válvula Ajustar X (2) Cabeza del Cilindro Lavar Cada 300 Horas (2) Tanque de Combustible Lavar Cada 2 Años (2) y Colador Tubo de Combustible Cambiar Cada 2 Años (2) Impulsor Revisar X (2) Juego de Impulsor Revisar X (2) (1) Servicio más frecuente cuando la bomba es usada en áreas sucias. (2) Deben dar servicio los distribuidores autorizados. Un incorrecto mantenimiento o alguna falla antes de la operación, puede causar un mal funcionamiento y serios daños. Siempre recurra a las recomendaciones y mantenimiento de este manual. ADVERTENCIA Manual de Usuario Motobomba HYWQ2070... - Página 20 Recomendaciones del motor para 4 tiempos: SE, SF grados bajo el servicio de API. La clasificación de SAE10W-30 es equivalente a SG. Usted puede seleccionar el aceite de acuerdo a la temperatura local. Las recomendaciones de operación en el rango de esta bomba: -5°C a 40°C. Temperatura Ambiente Manual de Usuario Motobomba HYWQ2070...
- Página 21 Nunca opere el motor sin el filtro de aire o con un filtro de aire dañado. Quite la tuerca de mariposa y quite la carcasa del filtro. Desenrosque las otras tuercas de mariposas y quite el elemento. 1. Lave el elemento con detergente y agua caliente ( o solventes no inflamables). 2. Remoje el aceite limpio del motor hasta saturarlo. 3. Limpie la cubierta de abajo del filtro de aire, cubierta y piezas de plástico. Evite suciedad en el interior del carburador. 4. Reinstalar el filtro de aire y enroscar las tuercas de mariposa. 5) Servicio a la Bujía Recomendaciones de la bujía: NGK BP6ES u otros equivalentes. AVISO Modelos incorrectos de bujía pueden causar daños al motor. Bujía 1. Quite el capuchón de la bujía y limpie lo sucio de la base de la bujía. 2. Use la llave inglesa para quitar la bujía 3. Mida la apertura de bujía con un Capuchón de calibrador. Si el aislante o electorodo Bujía están dañados, cambie la bujía. Apertura de bujía: 0.70 – 0.80 mm 4. Revisar si la bujía está en buenas condiciones. Evite dañarla al meterla en la cabeza del cilindro, ponga la bujía con la mano. 5. Una vez que la bujía toca la arandela, atornille la bujía con llave inglesa y comprima la arandela. - si una nueva bujía es usada, gire ½ vuelta después de comprimir la junta. - si reinstala la bujía usada, ajústela 1/8 – ¼ mas. 6. Reinstale el capuchón de la bujía. Manual de Usuario Motobomba HYWQ2070...
-
Página 22: Almacenamiento
MOTOBOMBA AUTOCEBANTE HYWQ2070 9. ALMACENAMIENTO 1) Quite el tapón de cebado y tapón de drenado, enjuague la voluta con agua limpia, reinstale el tapón de cebado y drenado. Después pare el motor, enfríelo por al menos una media hora y limpie las superficies y sequelas. AVISO El agua bajo presión muy alta puede entrar en el interior del filtro de aire y silenciador, hasta entrar en el cilindro através de la ruta del aire, provocando corrosión y daños. Por lo tanto, la operación debe ser solamente ejecutada después del paro y enfriamiento del motor. 2) Quite el tapón de drenado y taza de sedimento, luego abra la palanca de combustible. Drene completamente el combustible del carburador y el tanque de combustible. Vuleva a instalar la taza de sedimento y regrese el tapón de drenado. Palanca de combustible Anillo O-ring Arandela Tapón de drenado Taza de Sedimento 3) Cambiar el aceite del motor 4) Vierta una cantidad de (5-10cc) de aceite limpio del motor dentro del cilindro. Haga girar el motor a pocas revoluciones para distribuir el aceite en el cilindro. Reinstalar la bujía. 5) Jalar la empuñadora de arranque lentamente hasta sentir resistencia. Durante este proceso las válvulas de admisión y escape se conservan cerradas para impedir la humedad de entrar a la cabeza del cilindro. Regrese cuidadosamente la empuña- dura de arranque. 6) Repare pintura de esmalte dañada y aplique una capa de grasa a las áreas que se oxidan facilmente. 7) Cubra la bomba con un forro para polvo y póngala en un área bien ventilada. Manual de Usuario Motobomba HYWQ2070... - Página 23 Bujía mojada con gasolina rancar el motor en la posición de “rápido” Filtro de combustible ob- Comunicarse con struido, mal funcionamiento un distribuidor Reemplazar o reparar del carburador o de ignición; autorizado Válvulas obstruidas CARENCIA DE POTENCIA DEL CAUSA SOLUCION MOTOR Revisar el elemen- Limpiar o reemplazar el Elemento obstruido to de filtro de aire elemento Revisar combus- Drenar combustible del Combustible deteriorado tible tanque y carburador Filtro de combustible ob- Dirigirse a un distri- struido, mal funcionamiento Reemplazar o reparar buidor autorizado del carburador o de ignición; Válvulas obstruidas Manual de Usuario Motobomba HYWQ2070...
- Página 24 DESCARGA BAJA CAUSA SOLUCION DE LA BOMBA Revisar la cámara No está cebada la bomba Cebar la bomba de la bomba Mangueras Reemplazar la manguera Incline el colador al final El colador no está comple- de la manguera de succión tamente debajo del agua Revisar la debajo del agua manguera de suc- Reemplazar la arandela ción Fuga de aire en las conex- si está dañada. Ajuste las iones conexiones Limpiar los desechos del Colador obstruido colador Traslador bomba y Medir la carga de Carga excesiva mangueras para reducir la succión y descarga carga Manual de Usuario Motobomba HYWQ2070...
-
Página 25: Especificaciones Tecnicas
Succión máxima (m) Altura máxima (m) Flujo máximo (m Un cilindro, 4 tiempos, ohv, enfriamiento Tipo forzado por aire Desplazamiento (cc) Potencia (kW/3600rpm) Capacidad del tanque de 3.6 combustible (L) Capacidad del tanque de aceite (L) PARAMETROS DE AJUSTE Apertura de la bujía 0.70 - 0.80 mm R210 RS100/R200/R270 Velocidad ralenti del motor 1600 +/- 150 rpm 1400 +/- 150 rpm Válvula de entrada: 0.10 - 0.15 mm Ajuste de válvulas Válvula de escape: 0.15 - 0.20 mm Manual de Usuario Motobomba HYWQ2070... -
Página 26: Diagrama Electrico
MOTOBOMBA AUTOCEBANTE HYWQ2070 12. DIAGRAMA ELECTRICO BaterÍa Interruptor del motor Fusible Alerta del Aceite Sensor de Aceite Rectificador Bobina de Carga Bobina de arranque Bujía Manual de Usuario Motobomba HYWQ2070... -
Página 27: Fecha De Adquisición
dentro de su red de servicio. Para obtener partes, componentes, consumibles y accesorios presentarse en la dirección: Calle Río la Antigua 53 Carretera Veracruz-Medellin Col. Los Ríos, C.P. 91966 Veracruz, Ver. Tel: 01 52 (229) 286 93 00 ESTA GARANTÍA NO ES VÁLIDA EN LOS SIGUIENTES CASOS: A) Cuando el producto se hubiese utilizado en condiciones distintas a las normales. B) Cuando el producto no se hubiese operado de acuerdo al instructivo de operación proporcionado. C) Cuando el producto hubiese sido alterado o reparado HYUNDAI por personal no autorizado por HYUNDAI Importado por: “ “ Calle Río la Antigua 53 Carretera Veracruz-Medellin Col. Los Ríos, C.P. 91966 Veracruz, Ver. Tel: 01 52 (229) 286 93 00 Manual de Usuario Motobomba HYWQ2070... - Página 28 IMPORTADO POR: WORLD KOREI CORPORATION S.A. DE C.V. RÍO LA ANTIGUA 53 COL. LOS RÍOS VERACRUZ, VER. C.P. 91966 Tels: 01 52 (229) 286 93 00 / 01 52 (229) 130 85 38 01 52 (229) 167 05 78 /79 ventas@hyundaipower.com.mx www.hyundaipower.com.mx SERVICIO Y REFACCIONES Tels: 01 52 (229) 286 93 00 Ext. 318 servicio.tecnico@hyundaipower.com.mx...
