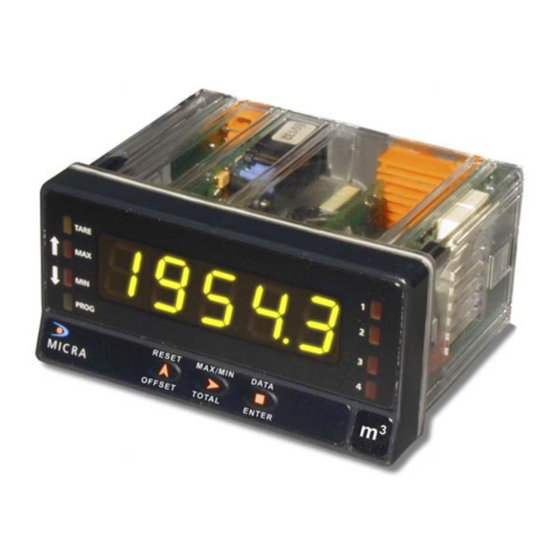

Ditel KOSMOS Serie Manual De Instrucciones

Voltímetro/amperímetro dc/ ac (trms)
Ocultar thumbs Ver también para KOSMOS Serie:
Tabla de contenido

Publicidad

Enlaces rápidos

Descargar este manual
MANUAL DE INSTRUCCIONES
VOLTÍMETRO/ AMPERÍMETRO DC/ AC (TRMS)
MI CRA-E

Publicidad

Tabla de contenido
loading

Manuales relacionados para Ditel KOSMOS Serie

Resumen de contenidos para Ditel KOSMOS Serie

  • Página 1 MANUAL DE INSTRUCCIONES VOLTÍMETRO/ AMPERÍMETRO DC/ AC (TRMS) MI CRA-E...

  • Página 2: Tabla De Contenido

    ÍNDICE INFORMACIÓN GENERAL.......................... 4 1.1. Introducción al modelo MICRA-E......................4 ¿COMO EMPEZAR?............................. 5 2.1. Alimentación y conectores ........................9 2.2. Recomendaciones de conexionado ....................... 10 2.3. Vista frontal instrumento / Descripción ....................11 PROGRAMACIÓN DE LA ENTRADA ......................12 3.1. Conexión entrada Voltios DC/ AC......................13 3.2.
  • Página 3 BLOQUEO DE LA PROGRAMACIÓN POR SOFTWARE ................28 6.1. Diagrama del menú de seguridad ......................29 OPCIONES DE SALIDA..........................32 7.1. SALIDA SETPOINTS..........................34 7.1.1. Introducción ..........................34 7.1.2. Descripción del funcionamiento ....................35 7.1.3. Instalación ..........................36 7.1.4. Conexionado ..........................36 7.1.5.

  • Página 4: Información General

    1. INFORMACIÓN GENERAL 1.1 Introducción al modelo Micra E El modelo MICRA-E de la SERIE KOSMOS es un indicador digital multifunción que permite al usuario la configuración de la etapa de entrada para ser utilizado según se programe como: - VOLTÍMETRO de CONTÍNUA - VOLTÍMETRO DE ALTERNA (TRMS) - AMPERÍMETRO de CONTÍNUA - AMPERÍMETRO de ALTERNA (TRMS)

  • Página 5: Como Empezar

    La programación puede también realizarse a través de un PC mediante el software gratuito en nuestra web www.ditel.es siempre que el instrumento tenga instalada una opción de comunicación, RS2 o RS4. Lea atentamente este apartado.
  • Página 6 En la figura se muestra la colocación de las distintas opciones de salida. Las opciones 2RE, 4RE, 4OP y 4OPP son alternativas y sólo puede alojarse una de ellas en el conector M1. Las opciones RS2 y RS4 también son alternativas y sólo puede montarse una de ellas en el conector M2 La opción NMA ó...
  • Página 7 ¿Cómo entrar en el modo de programación? Primero, conectar el instrumento a la alimentación correspondiente según modelo, automáticamente, se realizará un test de display y se visualizará la versión de software, luego el instrumento se situará en el modo de trabajo. Segundo, presionar la tecla para entrar en el modo de programación, en el display aparecerá...
  • Página 8 Acceder a los datos de programación Gracias a su estructura en árbol, las rutinas de programación permiten acceder al cambio de un parámetro sin necesidad de recorrer la lista completa. Avanzar en la programación El avance a través de las rutinas de programación se realiza por pulsaciones de la tecla En general, las operaciones a realizar en cada paso serán pulsar un cierto número de veces para seleccionar una opción y pulsar...

  • Página 9: Alimentación Y Conectores

    2.1 - Alimentación y conectores 2.1 - Alimentación y conectores ATENCIÓN: Si no se respetan estas instrucciones, la protección contra sobre tensiones no está garantizada. Para garantizar la compatibilidad electromagnética deberán tenerse en cuenta las siguientes recomendaciones: Los cables de alimentación deberán estar separados de los cables de señal y nunca se instalarán en la misma conducción.

  • Página 10: Recomendaciones De Conexionado

    Recomendaciones de conexionado ATENCIÓN: MICRA-E CONEXIONADO ENTRADA SEÑAL AC Antes de conectar los cables de señal, debe verificarse que el tipo de señal y el rango de entrada sean los adecuados. PRECAUCIÓN: Conectar solamente un rango de señal de entrada. Niveles de señal peligrosos pueden estar presentes en las entradas no utilizadas.

  • Página 11: Vista Frontal Instrumento / Descripción

    Vista frontal instrumento TRMS PROG MAX/MIN DATA MICRA ENTER -Pro- No se activa Indicación medición en AC (TRMS) No se activa El valor en display corresponde al máximo No se activa El valor en display corresponde al mínimo Indica está en modo Pro No se activa Indica programación SET 1 Indica SET 1 activado...

  • Página 12: Programación De La Entrada

    3. PROGRAMACIÓN DE LA ENTRADA La figura adjunta muestra el menú de configuración de entrada (CnInP). Dispone de cuatro submenús, correspondientes a la programación de los diferentes tipos de entrada: Voltios dc, Voltios ac, Amperios dc, Amperios ac. Una vez decidido el tipo de señal, debe seleccionarse el rango.

  • Página 13: Conexión Entrada Voltios Dc/ Ac

    3.1 CONEXIÓN ENTRADA VOLTIOS DC/ AC (RANGOS 2, 20, 200, 600 V) Nota: TENSIÓN MÁXIMA APLICABLE 600 V DC/ AC Si el rango de entrada no supera los 2 V puede utilizarle la entrada específica de 2 V con el conexionado de la figura 2 PIN 1 = COMÚN PIN 2 = SHUNT/ 2 V PIN 3 = 200 mA...

  • Página 14: Conexión Entrada 1 Ó 5 Amperios Directos

    3.2 CONEXIÓN ENTRADA 1 ó 5 AMPERIOS DIRECTOS PIN 1 = COMÚN PIN 2 = SHUNT/ 2 V PIN 3 = 200 mA PIN 4 = 1A / 5A PIN 5 = 20/ 200/ 600 V Leer recomendaciones página 10...

  • Página 15: Conexión Entrada 200 Ma

    3.3 CONEXIÓN ENTRADA 200 mA PIN 1 = COMÚN PIN 2 = SHUNT/ 2 V PIN 3 = 200 mA PIN 4 = 1A /5A PIN 5 = 20/ 200/ 600 V Leer recomendaciones página 10...

  • Página 16: Conexión Transformador Intensidad /1 A Ó /5 A Ac

    3.4 CONEXIÓN TRANSFORMADOR INTENSIDAD / 1A / 5A AC MUY I MPORTANTE: Los cables de conexión entre el transformador y el instrumento deberán ser lo mas cortos posibles y su sección tal que la resistencia total del circuito multiplicado por la intensidad máxima (5 A) no supere la potencia del transformador de intensidad utilizado, en otro caso se tendrá...

  • Página 17: Conexión Shunt 50/ 60/ 100 Mv Dc/ Ac

    3.5 CONEXIÓN SHUNT 50/ 60/ 100 mV DC/ AC NOTA: Se recomienda trenzar los cables de conexión del shunt al instrumento para evitar al máximo la captación de interferencias. Descripción CN2 PIN 1 = COMÚN PIN 2 = SHUNT/ 2 V PIN 3 = 200 mA PIN 4 = 1A /5A PIN 5 = 20/ 200/ 600 V...

  • Página 18: Programación Del Display

    4. PROGRAMACIÓN DEL DISPLAY NOTA: En la programación del rango de 600 V DC o V AC se acepta como máximo 600,0, tanto por el método ScAL como el método tEAcH.

  • Página 19: Escala

    4.1. Escala Configurar la escala consiste en asignar un valor de display a cada valor de la señal de entrada. En el MICRA-E esto se consigue programando dos escala directa escala inversa coordenadas (entrada1, display1) y (entrada2, display2), entre las cuales se establece una relación lineal donde a cada valor de la señal de entrada le corresponde un valor display2 display1...

  • Página 20: Descripción Menús Configuración Display

    4.1.1 Descripción menús configuración Display Método SCAL Los valores de entrada y de display se programan de forma manual. Este método es adecuado cuando se conoce el valor de la señal que entrega el transductor en cada punto del proceso. Método tEACH Los valores de entrada se introducen directamente de la señal presente en el conector de entrada en el momento de programar cada punto.
  • Página 21 Filtro P Filtro de media ponderada. El valor será modificado mediante la tecla . Este parámetro fijará en orden inverso la frecuencia de corte del filtro paso baja, estando el filtro desactivado para el valor 0. Redondeo Tomará cada uno de los valores a pulsación consecutiva de la tecla .

  • Página 22: Funciones Por Teclado Y Por Conector

    5. FUNCIONES POR TECLADO Y POR CONECTOR 5.1 - Funciones por teclado Mediante el teclado se pueden controlar diversas funciones que tendrán distintas acciones dependiendo del modo de funcionamiento del instrumento: En modo - RUN- : Función MAX/MIN Se produce tras la pulsación simple de la tecla .
  • Página 23 En modo - Prog- : TECLA 3s (RECUPERACIÓN PROGRAMACIÓN DE FÁBRICA) Permite la entrada de un código de acceso al reset de los parámetros de configuración, dicho código es el 74. Al introducirlo el instrumento muestra la leyenda LoAdIng dEFAuLt ConFIGurAtIon, a continuación StorE, lo que significa que han quedado almacenados en la memoria no volátil del mismo.

  • Página 24: Funciones Por Conector

    5.2 - Funciones por conector El conector CN3 consta de 3 entradas optoacopladas que se activan mediante contactos o niveles lógicos provenientes de una electrónica externa. Por lo tanto, se pueden añadir tres funciones más, a las ya existentes por teclado. Cada función esta asociada a un pin (PIN 2, PIN 3 y PIN 4) que se activa aplicando un nivel bajo, en cada uno, respecto al PIN 1 o COMÚN.

  • Página 25: Diagrama De Las Funciones Lógicas

    5.2.1 - Diagrama de las funciones lógicas LoGIn Inp-1 Inp-2 Inp-3 -Pro- -Pro- -Pro- 5.2.2 - Tabla de funciones programables Nº: Número para seleccionar la función por software. Función: Nombre de la función. Descripción: Actuación de la función y características. Activación por: Pulsación: La función se activa aplicando un flanco negativo en el pin correspondiente respecto al común.
  • Página 26 TABLA DE FUNCIONES LÓGICAS Nº Función Descripción Activación por Desactivado Ninguna Ninguna Reservada Reservada PICO Muestra el valor de pico. (MÁX.) Pulsación mantenida VALLE Muestra el valor de valle. (MÍN) Pulsación mantenida RESET PICO/VALLE Realiza un reset del pico o del valle, dependiendo de cual se esté visualizando. Pulsación HOLD Congela el display mientras todas las salidas permanecen activas...

  • Página 27: Programación De Las Funciones

    5.2.3 - Programación de las funciones Una vez accedido al menú de configuración de las funciones lógicas, el usuario puede seleccionar mediante la tecla una función de entre las de la tabla. Si el usuario selecciona la función lógica 7, el instrumento mostrará cualquiera de estos dos mensajes.

  • Página 28: Bloqueo De La Programación Por Software

    6. BLOQUEO DE LA PROGRAMACIÓN POR SOFTWARE El instrumento se suministra con la programación desbloqueada, dando acceso a todos los niveles de programación. Una vez completada la programación del instrumento recomendamos tomar las siguientes medidas de seguridad: Bloquear el acceso a la programación, evitando que puedan efectuarse modificaciones de los parámetros programados.

  • Página 29: Diagrama Del Menú De Seguridad

    Los menús o submenús que pueden ser bloqueados son: Programación Setpoint 1 (SEt 1). Programación Setpoint 2 (SEt 2). Programación Setpoint 3 (SEt 3). Programación Setpoint 4 (SEt 4). Programación de la entrada (InPut). Programación display. Acceso directo a la programación de los Setpoints (SEtVAL). Configuración salida serie (rSout).
  • Página 30 ENTER CodE 8888 =Code? LISt CHANG CoLor (lista parám) totLC - - - - (Verde) (Amarillo) (Rojo) (bloq. Total) ----? (Amarillo) (Rojo) (Verde) Pag 31 Nota: La selección del color en las alarmas se efectúa en el menú de setpoints (Pág. 38) StorE StorE...
  • Página 31 0 permite su programación 1 bloquea el acceso a la programación * Sólo aparecen si están montadas las opciones correspondientes Pág. 30 SPVAL SEt 1 rSout SEt 2 LoG in SEt 3 Anout SEt 4 StorE InPut dISP...

  • Página 32: Opciones De Salida

    7. OPCIONES DE SALIDA De forma opcional, el modelo MICRA-E puede incorporar una o varias opciones de salidas de control o comunicaciones, aumentando sus prestaciones notablemente: Opciones de comunicación Serie RS232C Serie RS485 Opciones de control Analógica 4-20 mA Analógica 0-10 V 2 Relés SPDT 8 A 4 Relés SPST 5 A (desde nº...
  • Página 33 En la figura siguiente se muestra la OPCIÓN SALIDA instalación de las distintas opciones de ANALÓGICA(NMA/ NMV) salida. OPCIÓN SALIDA Las opciones 2RE, 4RE, 4OP y 4OPP RS232C/ RS485 son alternativas y sólo puede alojarse OPCIÓN SALIDA una de ellas en el conector M1. RELÉS/ OPTOS Las opciones RS2 y RS4 también son CONECTOR...

  • Página 34: Salida Setpoints

    SALIDA SETPOINTS 7.1.1 Introducción Una opción de 2 ó 4 SETPOINTS, programables en todo el rango del display, puede añadirse al instrumento proporcionando capacidad de alarma y control mediante indicadores LED individuales y salidas por relé o transistor. Todos los setpoints disponen de retardo programable por temporización (en segundos) o de histéresis asimétrica (en puntos de display) y modo de activación HI/LO seleccionable.

  • Página 35: Descripción Del Funcionamiento

    7.1.2 Descripción del funcionamiento Las alarmas son independientes, se activan cuando el valor de display alcanza al valor de setpoint programado por el usuario. La programación de estas alarmas exige determinar además los siguientes parámetros: a. MODO DE ACTUACION HI/ LO. En modo "HI", la salida se activa cuando el valor de display sobrepasa el valor de setpoint y en modo "LO", la salida se activa cuando el display cae por debajo del setpoint.

  • Página 36: Instalación

    7.1.3 Instalación Extraer el conjunto electrónico de la caja y romper las uniones de las zonas sombreadas en la Fig. para separarlas de la caja. El orificio efectuado permitirá la salida en la parte posterior del instrumento, del conector de cualquiera de las opciones 2RE, 4RE, 4OP ó...

  • Página 37: Especificaciones Técnicas

    Cada opción de salida se suministra con una etiqueta adhesiva en la que se indica el conexionado de cada una de las opciones. Para una mejor identificación del instrumento, esta etiqueta debe colocarse en la parte superior de la caja, opuesta a la etiqueta de identificación del instrumento.

  • Página 38: Diagrama Del Menú De Setpoints

    7.1. 6 - Diagrama del menú de Setpoints Se muestra la programación completa de uno solo de los setpoints, es igual para el resto. SEtP SEt 4 SEt 1 SEt 2 SEt 3 -off- -on- Sólo se pueden programar si se ha colocado una opción 4RE, 4OP, ±188.88 4OPP o programando la función...

  • Página 39: Acceso Directo A La Programación Del Valor De Setpoints

    7.1.7 Acceso directo a la programación del valor de los setpoints Si alguna de las opciones correspondiente a los setpoints está instalada, es posible acceder al valor de los mismos de manera directa sin necesidad de pasar por el menú de programación pulsando la tecla en modo PROG, se muestra en el siguiente diagrama, suponiendo que la tarjeta instalada es la 4RE, 4OP ó...

  • Página 40: Salida Rs2/ Rs4

    Están previstos tres modos de comunicación; El modo ASCII utiliza un protocolo sencillo compatible con diversas series de instrumentos DITEL. El modo ISO, conforme a la norma ISO 1745, permite una comunicación más efectiva en entornos ruidosos ya que comprueba la validez de los mensajes tanto en la transmisión como en la recepción. Y además el protocolo MODBUS RTU Como se observa en la tabla de funciones, el protocolo ASCII utiliza 1 ó...

  • Página 41: Diagrama Del Menú Salida Rs

    1200 4800 9600 19200 Prt 1 Prt 2 Prt 3 RS4? -Pro- Prt1= ASCII Prt2=ISO 1745 Prt3=MODBUS Manual MODBUS disponible en www.ditel.es -Pro- -Pro- 1: dLY = 30 ms 2: dLY = 60 ms 3: dLY = 100 ms...
  • Página 42 PROTOCOLO ASCII El formato de palabra es de 1 bit de START, 8 bits de DATOS, NO paridad y 1 bit de STOP. FORMATO DEL MENSAJE A ENVIAR Un mensaje dirigido al instrumento debe consistir en la siguiente serie de caracteres ASCII: X ......
  • Página 43 PROTOCOLO ISO 1745 El formato de palabra es de 1 bit de START, 7 bits de DATOS, 1 bit de PARIDAD PAR y 1 bit de STOP. FORMATO DE MENSAJES A ENVIAR Un mensaje partiendo del dispositivo maestro debe constar de la siguiente secuencia de caracteres: X ..
  • Página 44 FORMATO DEL MENSAJE RESPUESTA INSTRUMENTO El formato típico de los mensajes enviados desde el instrumento como respuesta a un comando del dispositivo maestro es el siguiente: 1. En caso de comandos que reclaman la devolución de un valor (del tipo petición de datos): X ....
  • Página 45 Lista de Comandos PETICIÓN DE DATOS ASCII Información Valor de pico Valor de valle Valor de display Valor del setpoint1 Valor del setpoint2 Valor del setpoint3 Valor del setpoint4 Tarjetas Instaladas Devuelve: 04 : RS2 05 : RS2, 2RE 06 : RS2, 4OP 08 : RS4 09 : RS4, 2RE 0: : RS4, 4 Setpoints(4RE, 4OP ó...
  • Página 46 MODIFICACIÓN DE DATOS ASCII Parámetro Modificar valor de setpoint1 en memoria Modificar valor de setpoint2 en memoria Modificar valor de setpoint3 en memoria Modificar valor de setpoint4 en memoria ÓRDENES ASCII Orden Reset pico Reset valle...

  • Página 47: Salida Analógica

    SALIDA ANALÓGICA 7.3.1 Introducción Dos rangos de salida analógica (0-10 V y 4-20 mA) pueden incorporarse al instrumento MICRA E mediante una opción adicional, bien la tarjeta NMV para salida de tensión, o bien la tarjeta NMA para salida de corriente, que se instalan en la placa base a través de un conector enchufable M3, no pudiendo utilizarse ambas simultáneamente.

  • Página 48: Conexionado

    7.3.3 Conexionado Cada opción de salida se suministra con una etiqueta adhesiva en la que se indica el conexionado de las opciones (ver Fig.). Para una mejor identificación del aparato, esta etiqueta puede colocarse en la parte superior de la caja, opuesta a la etiqueta de identificación del instrumento.

  • Página 49: Especificaciones Técnicas

    7.3.4 Especificaciones Técnicas CARACTERÍSTICAS SALIDA NMA SALIDA NMV RESOLUCIÓN............... 13 BITS ...........13 BITS PRECISIÓN............. 0.1% F.E. ±1BIT ........0.1% F.E. ±1BIT TIEMPO DE RESPUESTA ............50 ms ............. 50 ms DERIVA TÉRMICA ............. 0.5 A/ºC ..........0.2 mV/ºC CARGA MÁXIMA..............< = 500 ..........

  • Página 50: Garantía

    Todos los productos DITEL gozan de una garantía sin límites ni condiciones de 3 años desde el momento de su compra. Ahora Ud. puede extender este período de garantía hasta CINCO AÑOS desde la puesta en servicio, únicamente rellenando un formulario.

  • Página 51: Especificaciones Técnicas

    ESPECIFICACIONES TÉCNICAS Rangos de entrada en Voltios DC Rangos de entrada en Voltios AC Sobrecarga Sobrecarga Rango Precisión (*) Impedancia máxima Resolución Rango Precisión (** ) Impedancia máxima Resolución permanente permanente ±(0.05%L+0.3 mV) 100 k 0.1 mV ±(0.3%L+0.3 mV) 75 k 0.1 mV 20 V ±(0.05%L+3 mV)
  • Página 52 DISPLAY FILTROS Principal ..-19999/ 19999, 5 dígitos tricolor 14 mm Filtro P Punto decimal .......... programable Frecuencia de corte ......de 4Hz a 0.05Hz LEDs ....... 4 de funciones y 4 de salidas Pendiente ..........20 dB/decada Refresco de display ..........20/ s AMBIENTALES Sobreescala entrada, display......

  • Página 53: Certificado De Conformidad

    CERTIFICADO DE CONFORMIDAD Fabricante: DITEL - Diseños y Tecnología S.A. EN 61000-6-2 General de inmunidad EN 61000-4-2 Descarga electrostática Criterio B Dirección: Xarol 8-C P.I Les Guixeres Descarga al aire 8kV 08915 Badalona Descarga de contacto 4kV BARCELONA EN 61000-4-3 Campos electromagnéticos RF...
  • Página 54 DISEÑOS Y TECNOLOGIA, S.A. Polígono Industrial Les Guixeres C/ Xarol 8 C 08915 BADALONA-SPAIN Tel: +34 - 93 339 47 58 Fax: +34 - 93 490 31 45 E-mail: dtl@ditel.es www.ditel.es...
