- Página 1 AVerVision F17HD+ Manual del usuario...
- Página 2 COPYRIGHT © 2014 by AVer Information Inc. All rights reserved. No part of this publication may be reproduced, transmitted, transcribed, stored in a retrieval system, or translated into any language in any form by...
- Página 3 EL SÍ MBOLO DE LA PAPELERA CON RUEDAS TACHADA INDICA QUE NO DEBE MEZCLAR ESTE PRODUCTO CON EL RESTO DE LA BASURA DOMÉ STICA PARA DESHACERSE DE É L. EN SU LUGAR, ES NECESARIO DESHACERSE DEL EQUIPO DEPOSITÁ NDOLO EN UN PUNTO LIMPIO DESIGNADO DE RECICLAJE DE EQUIPOS ELÉ...
-
Página 4: Tabla De Contenido
Contenido del paquete ..................1 Accesorios opcionales ..................1 Familiarizándose con la AVerVision F17HD+ ............ 2 Panel derecho ......................3 Panel posterior ......................3 Left Panel ........................4 Panel de control ......................4 Control remoto......................6 Realizar las conexiones ..................10 Configuración del interruptor TV-RGB ................ - Página 5 6 4 B T imer [Temporizador] ..................26 Configuración ......................26 4 8 B C apture [Captura] ....................26 6 6 B R esolution [Resolución] ..................26 6 7 B Q uality [Calidad] ....................27 6 8 B T ype [Tipo] ......................27 6 9 B I nterval [Intervalo] ....................
-
Página 6: Contenido Del Paquete
Asegúrese de que los artí culos siguientes estén incluidos en el paquete. Adaptador CVBS Cable USB Cable RGB CD con Software y Manual Adaptador de alimentación AVerVision F17HD+ (12V, 2A) * El Adaptador de alimentación variará en función de la toma de corriente estándar del paí... -

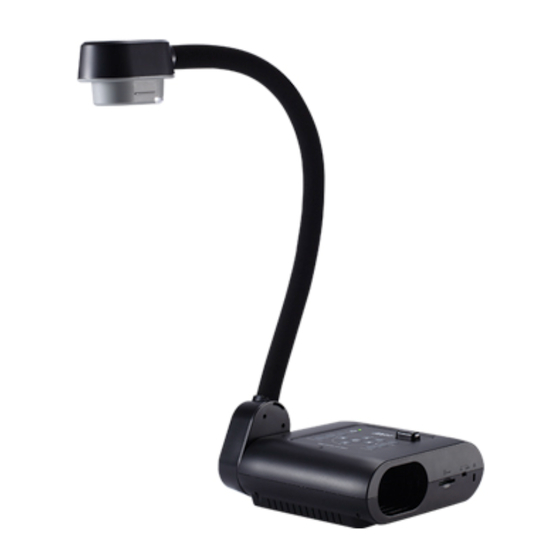

Página 7: Familiarizándose Con La Avervision F17Hd
á á (10) (fig. 1.1) Nombre Función Cabezal de la Contiene el sensor de la cámara. cámara Objetivo de la Enfoca la imagen en la cámara. cámara Luz LED Proporciona luz para mejorar la condición de iluminación. Brazo flexible Proporciona una cobertura de visión ajustable. Conexiones para dispositivo de visualización externo con Panel izquierdo entrada/salida HDMI. -
Página 8: Panel Derecho
(fig. 1.2) Nombre Función Soporte de la Soporta la cabeza de la cámara para almacenamiento. cámara Ranura de tarjeta Permite insertar la tarjeta SD con la etiqueta orientada hacia arriba. Conmutador TV- Conmutador de TV para la transmisión de ví deo de RCA (a través del adaptador CVBS) a RGB OUT y HDMI OUT. -
Página 9: Left Panel
Left P an el (fig. 1.4) Nombre Función Transmita la señal de ví deo del sistema principal en un monitor Puerto de salida LCD o proyector LCD/DLP con interfaz HDMI mediante el cable HDMI HDMI. Puerto de entrada Conecte una fuente HDMI externa como entrada a través de este HDMI puerto. - Página 10 Nombre Función (7) ▲,▼,◄, & ► Mueve la selección en el modo de reproducción y en el menú OSD. Use ▲ y ▼ para subir o bajar el volumen de la reproducción de video. Use ◄ y ► para reproducir el video hacia atrás o hacia delante. Mueva el marco Reflector y la cubierta de pantalla Visor.
-
Página 11: Control Remoto
El control remoto necesita dos (2) baterías “AAA” (proporcionadas), asegúrese de que las baterí as se instalen apropiadamente antes de usar el control. Puede acceder a todas las funciones de la AVerVision F17HD+ con el control remoto. Nombre Función Enciende la unidad o la fija en modo de POWER espera. - Página 12 Nombre Función Gira la imagen a 90° en el modo de ROTATE cámara y en el modo de reproducción. (12 ) (13 ) Permite abrir y salir del menú OSD. MENU (14 ) ▲,▼,◄, & ► Gire y amplí e la imagen (sobre el nivel (15 ) (16 ) del zoom digital) tanto en modo en...
- Página 13 Nombre Función ON/OFF [Encendido/Apagado] – (15) SPOTLIGHT selecciónelo para ejecutar o cancelar el (12 ) (13 ) Reflector. Presione para moverse a (14 ) la selección siguiente. (15 ) Shade [Sombra] – fija el nivel de (16 ) opacidad del área fuera del cuadro. El (17 ) área sombreada se tornará...
- Página 14 Nombre Función Realice una selección en el modo (19) (12 ) Reproducción y en el menú OSD. (13 ) Inicia o pausa la reproducción de (14 ) video. (15 ) Enciende o apaga la luz aérea. (16 ) (20) LAMP (17 ) Ajuste del nivel de brillo en el modo de (21) BRIGHTNES...
-
Página 15: Realizar Las Conexiones
Antes de realizar las conexiones, asegúrese de que todos los dispositivos estén apagados. Si no está seguro(a) dónde conectar, sólo siga las conexiones que se ilustran abajo y también consulte el manual del dispositivo que esté conectando a la AVerVision F17HD+. ó... -
Página 16: Conexión A Un Monitor O Proyector Lcd/Dlp
ó ó Localice el puerto de entrada HDMI del dispositivo de visualización y conéctelo al puerto HDMI-OUT del AVerVision F17HD+. Asegúrese de que el conmutador TV/RGB está establecido en RGB. ó ó Ubique el puerto de entrada VIDEO o SCART RGB (si aplica) del televisor o equipo de video (por ejemplo, una videograbadora) para grabar su presentación y conéctelo al conector RCA del adaptador CVBS. -
Página 17: Conectar El Adaptador De Alimentació
ó ó Conecte el adaptador de corriente a un tomacorriente estándar de 100V~240V AC. La unidad quedará automáticamente en modo de espera una vez que se haya activado la energí a. Presione para encenderla. Toma de Adaptador de corriente alimentación eléctrica ó... -
Página 18: Conexión A Una Computadora Mediante Usb
ó ó Localice el puerto de USB de la computadora o la computadora portátil y conéctelo al puerto PC del AVerVision F17HD+. ó ó Localice el puerto de salida HDMI del equipo de sobremesa o portátil y conéctelo al puerto HDMI In del AVerVision F17HD+. -
Página 19: Conexión A Un Microscopio
ó ó Conecte el dispositivo AVerVision F17HD+ a un microscopio para poder examinar objetos microscópicos en una pantalla grande sin forzar la vista. Cambie el modo de visualización de imagen a Microscopio. Presione MENU > seleccione la pestaña IMAGE > elija MODE >... -
Página 20: Preparar El Dispositivo Avervision F17Hd
Asegúrese de que la flecha en la cabeza de la cámara y el adaptador del microscopio estén del mismo lado para conectar y torcer en sentido horario para que las flechas se encuentren y se bloquee. En esta sección se proporcionan sugerencias útiles sobre la forma de ajustar el dispositivo AVerVision F17HD+ conforme a sus necesidades. -
Página 21: Á Rea De Disparo
Á Á El área de disparo puede ver un área de 500x375mm que le permite mostrar un papel tamaño A3/A4 de impresión vertical Si la cabeza de la cámara está en posición vertical, presione ROTATE [ROTAR] en el panel de control o el control remoto dos veces para rotar la imagen a 180°. Para reflejar la imagen, presione MENU >... -
Página 22: Luz Aérea
é é Presione el botón LAMP [LÁ MPARA] en el panel de control o el control remoto para encender o apagar la lámpara. Para utilizar la unidad apunte con el mando a distancia al sensor de infrarrojos. -
Página 23: Montaje Del F17Hd+ En Una Superficie Plana
Mida y marque la lí nea horizontal de 75 mm entre los dos orificios en la superficie plana, tal como se muestra en la imagen. Utilice dos tornillos M4.0 para orificios de 6 mm y fije el F17HD+ en la superficie plana. 75mm 75mm á... -
Página 24: Almacenamiento De Memoria Externo
AVerVision F17HD+ admite tarjetas de memoria SD para capturar imágenes y grabaciones de audio y video adicionales. AVerVision F17HD+ puede detectar cuándo hay conectado un dispositivo y cambiar automáticamente al último dispositivo de almacenamiento detectado. Si no se conecta un dispositivo externo, todas las imágenes fijas se guardarán en la memoria integrada. -
Página 25: Menú Osd
ú ú Presentación Configuración Sistema Hay 4 fichas en el menú OSD: IMAGEN, . En el modo de reproducción, se puede acceder al menú OSD PLAYBACK para activar la función de presentación gráfica y modificar el intervalo de la presentación y la configuración de la transición si se desea Para salida al televisor, la RESOLUCIÓ... -
Página 26: Navegación En El Menú Y Submenú
ó ú ú ó ú ú 1. Presione el botón MENU en el control remoto o el panel de control. 2. Pulse ► y ◄ para alternar entre las pestañas 3. Oprima ▼ y ▲ para escoger una selección en la lista de menús. -
Página 27: 9 B M Ode[Modo]
Pantalla del menú Funció n M ode[Modo] 4 9 B Selecciona de las configuraciones de visualización de imágenes. Sharp [Nitidez] - ajusta el contraste a lo largo de los ejes para hacer que el texto parezca más visible. Graphics [Gráficos] – ajusta la gradiente de la imagen. -
Página 28: 8 B A Uto Image [Imagen Automática]
Pantalla del menú Funció n A uto Image [Imagen automática] 4 8 B Selecciona ON [encendido] u OFF [apagado] para ajustar automáticamente la configuración del balance de blancos y la exposición, y corregir el color y la compensación a la exposición. Esto también fijará... -
Página 29: Presentación
ó ó Pantalla del menú Funció n R eflector 5 7 B Reflector superpone un marco en la pantalla de presentación. Puede mover el Reflector alrededor de la pantalla de presentación mediante los botones ▲,▼,◄, y ►. Seleccione Ejecutar para llamar al submenú Reflector. -
Página 30: 0 B V Isor
Pantalla del menú Funció n V isor 6 0 B Visor cubre la pantalla de presentación. La parte superior de la pantalla de presentación se expone ligeramente. Utilice los botones ▲,▼,◄, y ► para revelar más del área cubierta. Seleccione Ejecutar para llamar al submenú... -
Página 31: 4 B T Imer [Temporizador]
Pantalla del menú Funció n S plit Screen [Pantalla Dividida] 6 3 B Divide la pantalla en dos partes. En la primera mitad de la pantalla se visualizarán 8 imágenes en miniatura y en la otra mitad, la imagen de la cámara de la AVerVision F17HD+. -
Página 32: 7 B Q Uality [Calidad]
Pantalla del menú Funció n Q uality [Calidad] 6 7 B Selecciona la configuración de la compresión de captura. T ype [Tipo] 6 8 B Selecciona el tipo de captura. Single - sólo captura una foto. Continuous - captura fotos en secuencia. I nterval [Intervalo] 6 9 B Fija el intervalo de tiempo para una captura continua. -
Página 33: 6 B U Sb To Pc [Usb A Pc]
Pantalla del menú Funció n U SB to PC [USB a PC] 7 6 B Camera [Cámara] - puede usarse como una cámara web de computadora o con nuestro software incluido para grabar video o capturar imágenes fijas. Storage [Almacenamiento] transfiere las fotos capturadas o los videos de la memoria al disco duro de la computadora. -
Página 34: 8 B S Ave Setting [Guardar Configuración]
Pantalla del menú Funció n B ackup [Copia de Seguridad] 7 7 B Copia la imagen de la memoria integrada a la tarjeta de memoria SD. S ave Setting [Guardar configuració n] 7 8 B Guarda la configuración actual en el número de perfil seleccionado. -
Página 35: Playback
Pantalla del menú Funció n S lide Show [Visualizar Diapositiva] 8 1 B Visualiza todas las imágenes fijas capturadas en una presentación gráfica automatizada. El archivo de video se saltará. Interval [Intervalo] Fija el intervalo antes de visualizar la foto siguiente. La duración puede configurarse hasta 100 seg. -
Página 36: Transferencia De Imágenes Capturadas Y Videos A Una Computadora
á á Esto le permite transferir la imagen capturada de la memoria integrada o la tarjeta de memoria SD a una computadora. DEBE leer y cumplir la siguiente instrucción ANTES de conectar el cable USB. 1. SE DEBE cambiar USB to PC [USB a PC] a STORAGE [ALMACENAMIENTO] antes de conectar el cable USB. -
Página 37: Especi F Icaciones Técnicas
é é Imagen 1/4” CMOS Sensor Número de pí xeles 5 mega pí xeles Tasa de fotogramas 30 fps (máx.) Balance de blanco Automática / Manual Exposición Automática / Manual Modo de imagen Ní tidez / Gráficos / Movimiento / Microscopio Efecto Color / Blanco y negro / Negativo Salida RGB... -
Página 38: Almacenamiento Externo
Almacenamiento externo Tarjeta de memoria 1GB ~ 32GB (FAT32) SD(SDHC) Esta sección proporciona numerosas sugerencias útiles sobre el modo de resolver problemas comunes que aparecen cuando se utiliza el dispositivo AVerVision F17HD+. No hay ninguna imagen en la pantalla de presentación. 1. -
Página 39: Garantí A Limitada
Toda la responsabilidad de aver por los daños de cualquier tipo, independiente de la forma de acción, no superará en ningún caso el importe pagado por usted a aver por el producto especí fico en el que se basa esta responsabilidad. -
Página 40: Legislació N Vigente Y Sus Derechos
Legislació n vigente y sus derechos Esta garantí a le otorga derechos legales especí ficos; Usted también puede tener otros derechos otorgados por la legislación estatal. Estos derechos pueden variar en función del estado. Para obtener información sobre el perí odo de garantí a, consulte la tarjeta de garantí...
