adecuado para corregir estos problemas del agua antes de instalar el sistema de desinfección UV. Estos parámetros de
calidad del agua los puede probar su distribuidor local o la mayoría de los laboratorios de análisis privados. El tratamiento
previo adecuado es fundamental para el funcionamiento correcto del sistema de desinfección UV.
Sección 2 Información general
Elemento Descripción
1 Abrazadera de montaje del controlador
2 Conector de lámpara
3 Cable de alimentación
Controlador (incluye abrazadera de
4
montaje del controlador)
5 Caja de empalmes (opcional)
6 Lámpara (incluye juntas tórica)
7 Perno de la vaina tubular
8 Vaina tubular (incluye juntas tórica)
9 Abrazadera(s) de la cámara
10 Cámara UV
11 Sensors
12 Limitador de caudal*
5
4
3
13
2
12
1

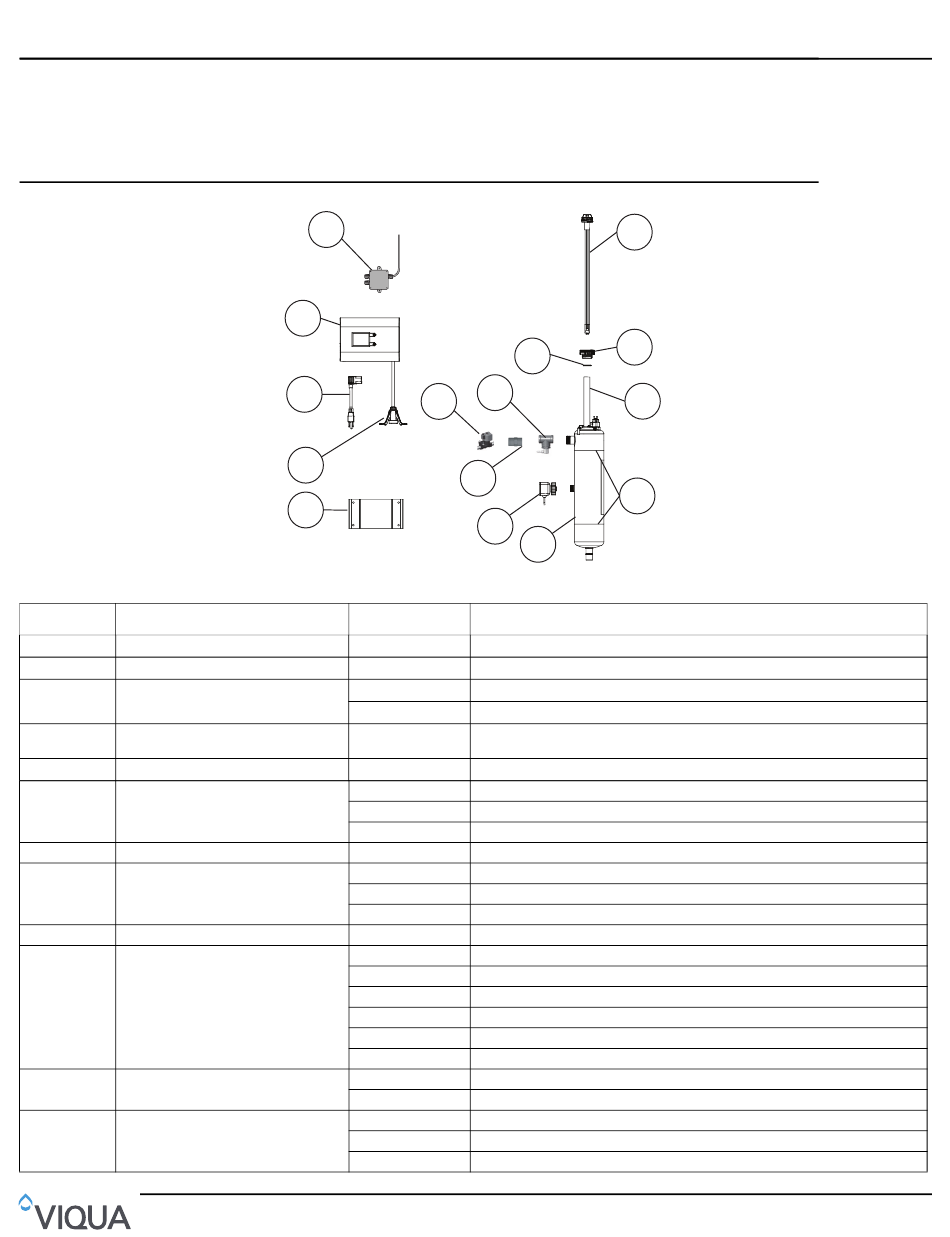

Figura 1 Componentes del modelo
N.º pieza
- Usado en todos los modelos
- Usado en todos los modelos
602636 (120 V) Usado en los modelos 120 V
602637 (230 V) Usado en los modelos 230 V
650733R-001 Usado en todos los modelos
650705 Usado en todos los modelos
602805 D4 Premium, D4+, D4-V+, D4-V
602806 E4, E4+, E4-V, E4-V+, E4-50+
602807 F4, F4+, F4-V, F4-V+, F4-50+
602665 Usado en todos los modelos
602732 D4 Premium, D4+, D4-V+, D4-V
602733 E4, E4+, E4-V, E4-V+, E4-50+
602734 F4, F4+, F4-V, F4-V+, F4-50+
- Usado en todos los modelos
650712-001 E4, E4-V
650712-002 E4+, E4-V+, E4-50+
650712-005 F4, F4-V
650712-006 F4+, F4-V+, F4-50+
650712-013 D4 Premium, D4-V
650712-014 D4+, D4-V+
650703 Modelos Plus
650731 E4-50+, F4-50+
440267-R D4-V+, D4-V
440268-R E4-V, E4-V+
440269-R F4-V, F4-V+
6
7
15
14
8
9
11
10
Sistemas UV
Información general
5
