CAME ZL160 Manual De Instrucciones

RICAMBI | SPARE PARTS | DETACHEES | ERSATZTEILE | RECAMBIOS

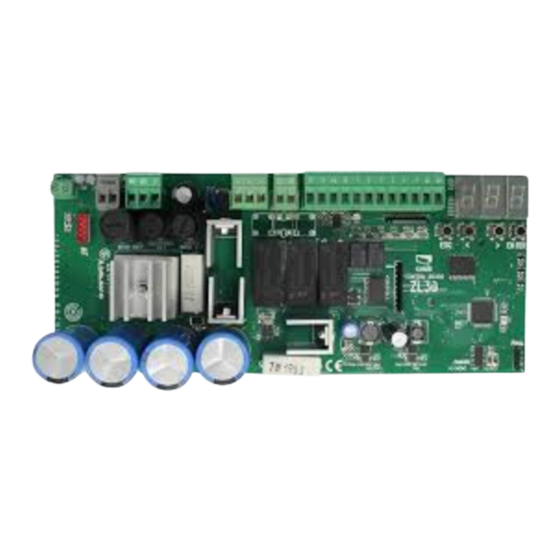

Scheda base
Motherboard
Carte base
Grundplatine
Tarjeta base
CANCELLI AUTOMATICI
Alimentazione 230V (a.c.)
230V (a.c.) power input
L1 L1 L1 L1 L1
Alimentation 230V (c.a.)
L2 L2 L2 L2 L2
Stromversorgung 230V (Wechselstrom)
Alimentación 230V (a.c.)
Motore 24V (d.c.)
24V (d.c.) motor
M M M M M
Moteur 24V (c.c.)
M
N N N N N
Einphasenmotor 24V (Gleichstrom)
Motor 24V (d.c.)
Uscita 24V (a.c.) in movimento
(es.lampeggiatore - max. 25W)
24V (a.c.) output in motion
(e.g. flashing light - max. 25W)
10 10 Sortie 24V (c.a.) en mouvement
10 10 10
(ex. branchement clignotant - max. 25W)
E E E E E
Ausgang 24V (Wechselstrom) in Bewegung
(z.B. Blinker-Anschluß - max. 25W)
Salida de 24V (a.c.) en movimento
(p.ej. conexión lámpara intermitente - max. 25W)
Lampada spia (24V-3W max.) "cancello aperto"
(24V-3W max.) "gate-opened" signal lamp
10 10 10 10 10
Lampe-témoin (24V-3W max.) "portail ouverture"
5 5 5 5 5
Signallampe (24V-3W max.) "Tor Öffnen"
Lámpara indicadora (24V-3W max.) "puerta abierta"
Contatto radio e/o pulsante per comando (vedi dip 2)
Contact radio and/or button for control (see dip 2)
2 2 2 2 2
Contact radio et/ou poussoir pour commande (voir dip 2)
7 7 7 7 7 Funkkontakt und/oder Taste Steuerart (siehe Dip 2)
Contacto radio y/o pulsador para mando (mirar dip 2)
L1 L2 M N 10 11 E ES 1 2 5 7 C1
2 2 2 2 2
C1 C1 C1 C1 C1
1 1 1 1 1
2 2 2 2 2
10 10
10 10 10
11 11 11 11 11

-5
ZL160
COLLEGAMENTO ELETTRICO
ELECTRICAL CONNECTIONS
BRANCHEMENTS ELECTRIQUES
ELEKTRISCHE ANSCHLÜSSE
CONEXIONES ELECTRICAS
Contatto (N.C.) di «riapertura durante la chiusura»
Contact (N.C.) for «re-opening during the closing»
Contact (N.F.) de «réouverture pendant la fermeture»
Kontakt (Ruhekontakt) «Wiederöffnen beim Schliessen»
Contacto (N.C.) para la «apertura en la fase de cierre»
Pulsante stop (N.C.)
Pushbutton stop (N.C.)
Bouton-poussoir arrêt (N.F.)
Stop-Taste (N.C.)
Pulsador de stop (N.C.)
Alimentazione accessori 24V (a.c.) max. 40W
24V (a.c.)Powering accessories (max 40W)
Alimentation accessoires 24V (c.a.) max. 40W
Zubehörspeisung 24V (Wechselstrom) max. 40W
Alimentación accesoios 24V (a.c.) max. 40W
Collegamento elettroserratura 12V (a.c.) 15W max.
12V (a.c.) 15W max. connection for electrically-actuated lock
Connexion serrure électrique 12V (c.a.) 15W max.
Anschluß Elektroschloß 12V (Wechselstrom) 15W max.
Conexión electrocerradura 12V (a.c.) 15W max.
Collegamento antenna
Antenna connection
Connexion antenne
Antennenanschluß
Conexión antena
Documentazione
Tecnica
L72
0.1
rev.
03/2001
©
CAME
CANCELLI
AUTOMATICI
319L72
