Instrucciones De Montaje - SOMASIA TOM 704342i Instrucciones De Montaje

2 - Instructions de montage
22 Una vez montada su barbacoa de gas, colóquela sobre una construcción estable y resistente.
25 Comprobar que los 4 contactos (114) no estén suspendidos en el vacío.
Cuando su barbacoa esté incrustada, preste atención a la grifería(201), a la boquilla de gas(505),
26 a la junta(506) y a la bandeja de recogida de la salsa(081).
27 Nunca coloque la barbacoa directamente sobre el suelo.
Estas verifi caciones le garantizan la buena colocación de su barbacoa.
27
41 Precauciones básicas para la colocación de la barbacoa sobre su soporte de albañilería
42 Nunca coloque la barbacoa directamente sobre el suelo.
43 Utilizar únicamente en el exterior.
44 Colocar la barbacoa sobre una construcción estable y resistente.
47 Verifi que que los 4 puntos (114) estén bien situados sobre una parte plana y que no estén fl ojos.
Su soporte de albañilería deberá estar correctamente dimensionado para recibir a la barbacoa.
47
Deje un espacio de 100 mm. entre los bordes de la cuba y la parte construida.
el soporte no debe ser combustible.
Cuando encastre la barbacoa, tenga cudado de no hacer tope o dañar la parte de la grifería
(501), la boquilla de gas(505) y la junta(506).
48
El tubo de alimentación del gas debe ser accesible en toda su longitud, no enterrar el tubo en
el conjunto revestido con mampostería.
Asegúrese que el recogedor de grasa (081) sea accesible y pueda retirarse fácilmente de la
cuba. Cada vez que utilice la barbacoa deberá eliminar después la grasa.
49
No precinte nunca ni revista con mampostería directamente contra la cuba de la barbacoa,
deje una circulación de aire (100 mm.) alrededor de la cuba para evitar todo recalentamiento
del conjunto y un buen funcionamiento de la parte gas.
50
Si coloca su barbacoa sobre una mesa. Utilice una mesa revestida de un material no infl amable
(como azulejos, ladrillos refractarios, placas de acero inoxidable, vidrio templado...).
No coloque su barbacoa sobre una mesa revestida de material infl amable (como plástico, madera...).
Proteja su aparato contra las inclemencias del tiempo, o colocando una tapa sobre el aparato,
o utilice una funda de protección adaptada (no proporcionada) solamente cuando el aparato
esté completamente frío.

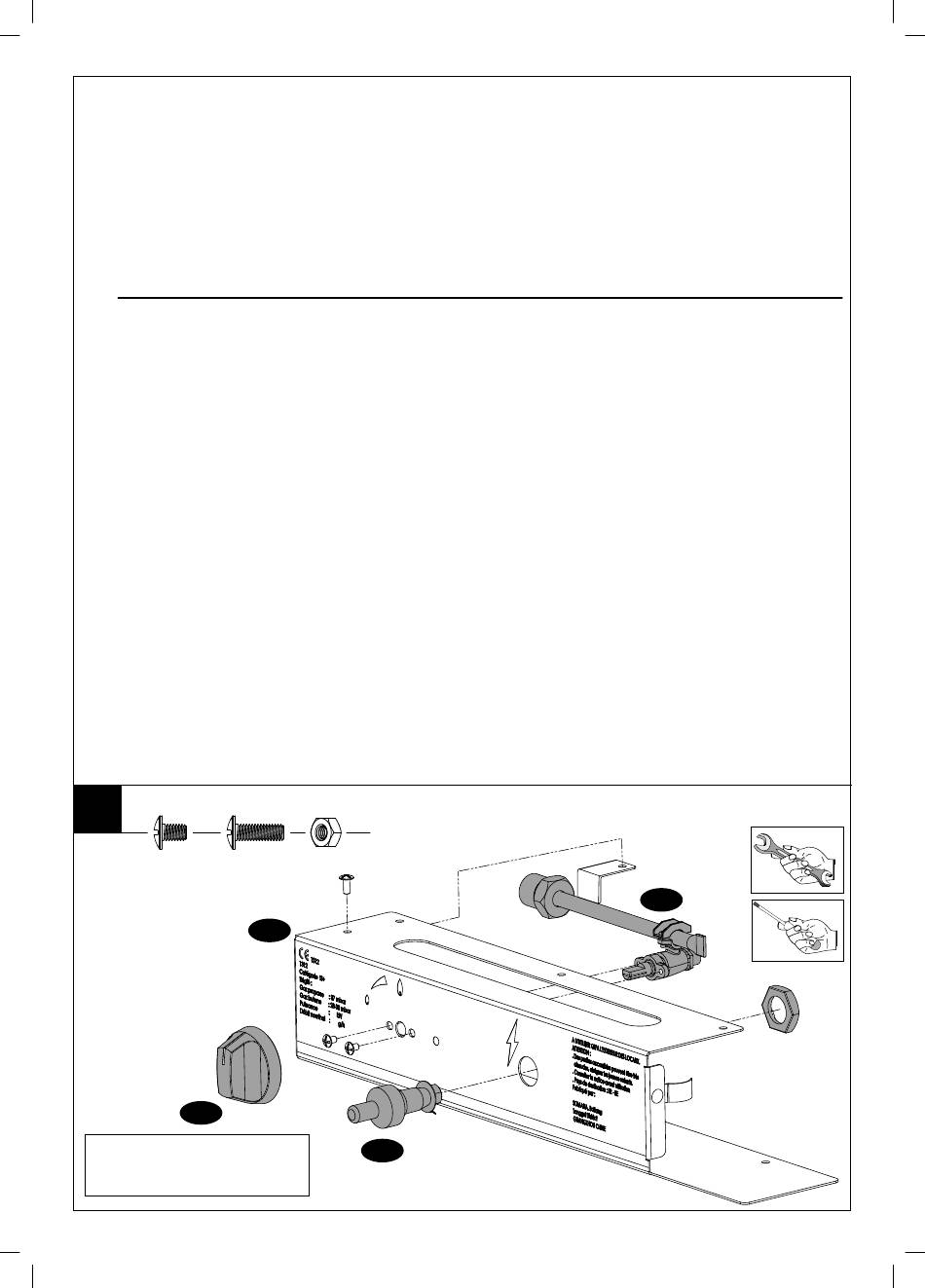

Ø 4 x 6 Ø 4 x 12
A
X 2 X 1
502
Para facilitar el emalme de Para facilitar el emalme de
los encendedores, colocar el los encendedores, colocar el
agujero central en posición. agujero central en posición.
N TOM 704342i CE ES Maj 27.02.13
Ø 4
X 1
070
503
4/14
501
