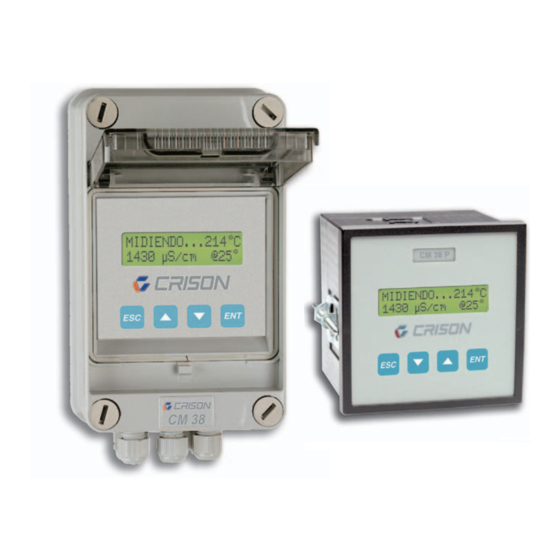

- Página 1 CM38-CM38P CONTROLADORES Manual del usuario...
-
Página 2: Garantía
Los conductímetros CM 38 y CM 38 P están CRISON INSTRUMENTS, S.A. declara bajo su pro- pia responsabilidad que los CM 38 y CM 38 P garantizados contra cualquier defecto de fabri- han sido diseñados para cumplir con las normati- cación o fallo de componentes. -
Página 3: Tabla De Contenido
Diagrama de bloques Asignación de los bornes CM 38 P Dimensiones ......8 Montaje . -
Página 4: Precauciones
Si es inevitable abrir el instrumento, primero se desconectará de todas las fuentes de voltaje. Cualquier manipulación interna la efectuará únicamente una persona especialmente preparada que conozca los peligros inherentes a la operación. CRISON no se hace responsable de ningún daño físico ocasionado por la manipulación del ins- trumento por personal no autorizado. -
Página 5: Dimensiones
Dimensiones CM 38 CM 38 Detalles Para abrir la puerta frontal transparente, presionar Prensaestopas. con dos dedos en la parte señalada ( ) en la figura. En la parte inferior del instrumento se hallan 5 prensaestopas, 3 PG7 y 2 PG9. -
Página 6: Montaje
Montaje CM 38 En pared Abrir por la mitad el contenedor desenroscando los 4 tornillos A CM 38 Vista frontal Vista lateral Vista posterior Utilizar los taladros B indicados en el esquema para sujetar el instrumento. En poste o tubería Utilizar el adaptador para poste, código 91 20. -
Página 7: Instalación
Instalación CM 38 Aplicaciones del conductímetro El CM 38 se utiliza para medir conductividad y temperatura en la industria, en el medioambiente, en procesos alimentarios y en las aguas residuales. Diagramas de bloques del conductímetro Alimentación 230 ó 24 VCA ± 10%. -
Página 8: Dimensiones
Dimensiones CM 38 P Nota: Ver longitud total en esquema de montaje (pág. 9) -
Página 9: Montaje
Montaje CM 38 P Para la instalación del CM 38 P en panel se requiere un taladro previo según el esquema. Taladro Panel Una vez colocado el instrumento en el panel es necesario fijarlo utilizando las dos grapas indicadas en la figura. -
Página 10: Instalación
Instalación CM 38 P Aplicaciones del conductímetro El CM 38 P se utiliza para medir conductividad y temperatura en la industria, en el medioambiente, en procesos alimentarios y en las aguas residuales. Diagramas de bloques del conductímetro Conexión para tierra, ver Precaución. -
Página 11: Conexiones
IP 67 (ver esquema). El cable se conecta de la misma manera a las regletas internas del conductí- metro CM 38 y CM 38 P, según los colores y el nº del borne indicados en el esquema. Compensación de la longitud del cable Para minimizar el efecto de la resistencia del cable en medida de conductividad la longitud del mismo se compensa por el sistema de “4 hilos”. -
Página 12: Descripción
Descripción Pantalla La pantalla del CM 38 y CM 38 P es alfanumérica. Se explica por sí sola. A continuación describi- mos, a modo de ejemplo, una pantalla con el instrumento midiendo: Valor medido. Temperatura de la muestra Resolución: MIDIENDO 23.2 °C... -
Página 13: Puesta En Marcha
Conectar el instrumento a la red. En la primera puesta en marcha (y sólo en la primera) aparecerá la secuencia: CRISON Posibilidad de seleccionar otro - - - - CM 38 - - - - idioma mediante las teclas IDIOMA >Español MIDIENDO 22.3°C... -
Página 14: Guía Rápida
Guía rápida En esta página se presenta el software del instrumento por bloques. El objetivo es orientar rápida- mente al usuario sobre todas las posibilidades del instrumento y cómo acceder a ellas. MIDIENDO 22.3°C MEDIR S/cm 545 µS/cm @ 25° Código de acceso. -
Página 15: Programación
Programación El instrumento se suministra con la configuración que se cita en puesta en marcha, final de pág. 13. Para modificar la programación original y adaptarla a aplicaciones concretas seguir el diagrama. Nota: Durante la programación el instrumento MIDIENDO 22.3°C está... -
Página 16: Calibración
Calibración Con la calibración el instrumento se adapta a la célu- MIDIENDO 22.3 °C la y a las variaciones que ésta va sufriendo en el tiem- 523 µS/cm @25 °C po. De ahí la necesidad de calibrar periódicamente. La calibración se puede efectuar con 1 ó 2 patrones a elegir entre: 147 µS/cm, 1413 µS/cm ó... -
Página 17: Medida
Si no se tiene conectada una sonda CAT tipo Pt 1000, es necesario informar al instrumento de la tem- peratura de la disolución medida mediante las teclas M L. Las células de conductividad CRISON incorporan un sensor de temperatura tipo Pt 1000. Medir conductividad ... -
Página 18: Mensajes De Error
Mensajes de error En calibración En pantalla Problema Posibles causas Desviación del valor de la Célula estropeada. Error Constante constante de célula superior Selección errónea de la célula. > 30 % al 30 % del valor nominal. Revisar programación. Lectura inestable durante Célula defectuosa o sucia. -
Página 19: Especificaciones Técnicas
CM 38 P material termoplástico, protección IP54 Español, inglés, francés e italiano Parámetros físicos Pantalla CM 38: Peso 700 g. Dimensiones 105x170x100 mm LCD, alfanumérica retroiluminada, CM 38 P: Peso 600 g. Dimensiones 96x96x100 mm 2 líneas de 16 caracteres... -
Página 20: Medida De Conductividad, Un Poco De Teoría
Si las placas de medida no sufren alteración la calibración se mantiene Está constituida por varios electrodos metálicos. largo tiempo. El CM 38 y CM 38 P utiliza células de dos elec- trodos. Conductividad y temperatura La constante es el dato que caracteriza la célula, La temperatura afecta en gran medida la con- depende de la geometría de la misma y se... -
Página 21: Disoluciones Patrón
12.88 mS/cm, frasco de 250 ml código 97 20 Los patrones de conductividad CRISON se pre- El CM 38 y CM 38 P permiten calibrar con uno paran según la norma ASTM D1125-95 y se con- o dos patrones de los tres anteriores. El más trastan frente a patrones NIST. -
Página 22: Términos Técnicos
Comparación de la lectura del instrumento, sin Inmunidad (dentro de C.E.M.) célula, con resistencias patrón. Puede realizarse en CRISON o en otros centros reconocidos. Capacidad de un equipo para funcionar correc- La calibración no implica el ajuste del instrumento. tamente en presencia de ciertas interferencias eléctricas y/o magnéticas. - Página 23 Sólidos totales disueltos (STD) La conductividad puede ser utilizada también como un indicador de la cantidad de materias disueltas en una disolución. Se expresa en ppm o g/l de CaCO Sonda de temperatura Informa de la temperatura y sirve para compen- sar el efecto de la misma sobre la conductividad de la muestra.
