Regulador fluorescencia 1-10 V, 3 canales
Regulador fluorescencia 1-10 V, 3 canales
Núm. de art. 2193 REG
Manual de instrucciones
1 Indicaciones de seguridad
Sólo las personas cualificadas eléctricamente pueden instalar y montar aparatos eléctri-
cos.
Si no se observa el manual de instrucciones existe el riesgo de provocar incendios, da-
ños en los equipos u otras situaciones de peligro.
Peligro de descarga eléctrica. El aparato no es adecuado para la desconexión directa.
Peligro de descarga eléctrica. La tensión de control 1...10 V es una tensión pequeña de
función MTBF y puede encontrarse en el potencial de red. Durante la instalación, se de-
be tener en cuenta la separación segura de sistemas MBTS/MBTP. Para desconectar las
lámparas separar la tensión de la red y el circuito eléctrico.
Estas instrucciones forman parte del producto y deben permanecer en manos del consu-
midor final.

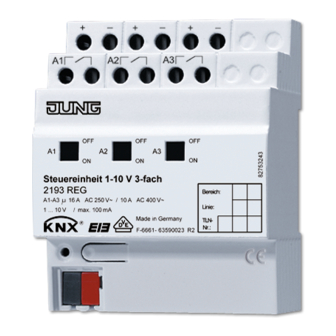

2 Estructura del mecanismo
(1) Conexión de las salidas de control
(2) Conexión de las salidas de accionamiento
(3) Conmutador deslizante/Indicación de estado
(4) LED de programación
(5) Tecla de programación
(6) Conexión KNX
3 Función
Información del sistema
Este aparato es un producto perteneciente a los sistemas KNX y cumple con la directiva KNX.
Para su compresión se presupone un conocimiento técnico detallado obtenido a través de cur-
sos de formación sobre KNX.
El funcionamiento del aparato depende del software. Una información más detallada sobre las
versiones del software y el correspondiente alcance de las funciones, así como del propio soft-
82506533
J:0082506533
Imagen 1
1/6
13.08.2010
Publicidad
Manuales relacionados para Jung KNX 2193 REG
Resumen de contenidos para Jung KNX 2193 REG
- Página 1 Regulador fluorescencia 1-10 V, 3 canales Regulador fluorescencia 1-10 V, 3 canales Núm. de art. 2193 REG Manual de instrucciones 1 Indicaciones de seguridad Sólo las personas cualificadas eléctricamente pueden instalar y montar aparatos eléctri- cos. Si no se observa el manual de instrucciones existe el riesgo de provocar incendios, da- ños en los equipos u otras situaciones de peligro.
-
Página 2: Montaje Y Conexión Eléctrica
Regulador fluorescencia 1-10 V, 3 canales ware se puede obtener de la base de datos de producto del fabricante. La planificación, instala- ción y puesta en funcionamiento del aparato tienen lugar mediante un software con certificación KNX. La base de datos de productos y las descripciones técnicas están disponibles en nuestra página de Internet manteniéndose siempre actualizadas. - Página 3 Regulador fluorescencia 1-10 V, 3 canales Conectar el aparato Imagen 2 (7) Aparatos con lámparas con interfaz 1-10 V Circuito de control: tipo, sección y conexión según las disposiciones para los cables de tensión de red. 1-10-V y los conductores del bus de red se pueden conducir juntos en un mismo cable, p.
-
Página 4: Puesta En Funcionamiento
Regulador fluorescencia 1-10 V, 3 canales Imagen 3: Colocar la tapa Dirigir el cable de bus hacia atrás. Insertar la tapa en el borne de bus, hasta que encaje (figura 3). Retirar la tapa Imagen 4: Retirar la tapa Presionar la tapa lateralmente y tirar (figura 4). 5.2 Puesta en funcionamiento Carga de la dirección y del software de aplicación Conectar la tensión de bus. -
Página 5: Anexo
Regulador fluorescencia 1-10 V, 3 canales 6 Anexo 6.1 Datos técnicos Medio KNX TP 1 Modo de puesta en funcionamiento Modo S Tensión nominal KNX CC 21 ... 32 V MBTS Potencia absorbida KNX máx. 240 mW Tipo de conexión KNX Borne de conexión Temperatura ambiente -5 ... -
Página 6: Garantía
Prestamos garantía dentro del marco de las disposiciones legales. Le rogamos envíe el aparato franco de porte con una descripción del fallo a nuestro servicio central de atención al cliente: ALBRECHT JUNG GMBH & CO. KG Service Center Kupferstr. 17-19 D-44532 Lünen...
