Resumen de contenidos para Adleepower AP4G3 Serie

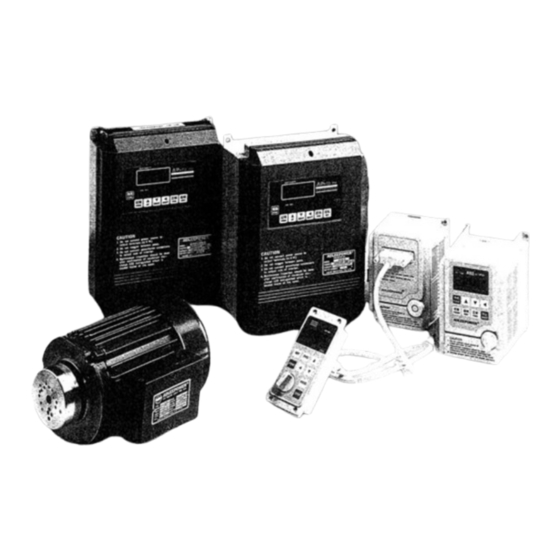

- Página 1 MANUAL DE INSTRUCCIONES MODELOS: AP4G3-07 1 HP AP4G3-15 2 HP AP4G3-22 3 HP AP4G3-37 5 HP AP4G3-55 7,5 HP AP4G3-75 10 HP AP4G3-110 15 HP ALIMENTACION: TRIFASICA 380 VCA SALIDA: TRIFASICA 380VCA...
-
Página 3: Instalacion
IMPORTANTE GARANTIA Se refiere al mal funcionamiento del equipo por defectos de componentes. Conexiones erróneas, mal uso y/o mala instalación del equipo no están cubiertas por la garantía del mismo. Conexiones erróneas: se refiere a la conexión de equipos con alimentación 220vca a 380vca o a conectar la alimentación del equipo a la salida del mismo. -
Página 4: Especificaciones
ESPECIFICACIONES Serie AP4G3 3 fase 380/440 Vca ± 10% Tensión Modelo 50 HZ – 60 HZ ± 5% Frecuencia de entrada Tensión de salida 3 fases 380/440 Vca (proporcional a la entrada) Frecuencia de salida 0,5 HZ a 400,0 HZ Corriente de salida(A) Capacidad (KVA) 12,6... - Página 5 Figura 2 Diagrama del conexionado eléctrico general...
-
Página 6: Descripcion De Terminales
DESCRIPCION DE TERMINALES Nº Símbolo Nombre del terminal Descripción Fuente de corriente continua Tensión de salida +10 VCC Común, tierra 0 V de la fuente de CC. Entrada analógica Conexión de potenciometro ver CD10, CD33, CD34, CD35. Terminal analógico 1 Ver CD44/54 &... -
Página 7: Descripcion De Las Funciones
PROGRAMACION DE FUNCIONES PASO OPERACION ACCION & VISUALIZACION en el DISPLAY Pulsar tecla FUNC. En el display se ve la función CD00 o la ultima función que se programo. Pulsar teclas /\, \/. Ver NOTA 1. Se desplaza sobre el menú de funciones CD00 a CD57, hasta encontrar la función deseada. - Página 8 CD07: frecuencia asignada al valor de fondo de escala del terminal MT. Rango: 30 a 400 hz. ( USA=120 hz, EUR=100 hz ) A este valor de frecuencia le corresponde una salida de 10V (1 m A), se lo usa para la tara de un instrumento conectado al terminal MT.
- Página 9 El inverter entrega el 100 % de la tensión de salida a dicha frecuencia.(220V en los modelos AS2 o 380V modelos AP4G3). Para motores de 50 hz deberá ser CD17=50,00. CD18: curvas de tensión frecuencia. Rango: 0 / 1 / 2 . ( 0 ) 0: curva de torque constante.
- Página 10 Para evitar oscilaciones y/o vibraciones mecánicas o eléctricas se podrá evitar o saltar un determinado número de HZ, el CD29/30/31 indican el centro del salto y el CD32 el rango del mismo. CD30: salto de frecuencia 2. Rango: 0 a 400 hz. ( 0 hz ) CD31: salto de frecuencia 3.
- Página 11 CD45: FA2 terminal analógico 2. Rango: 0 a 15. ( 0 ) Idem CD44. FA1 /FA2 Función Rango Mínimo---------Máximo -------------------- ------------------ Tiempo de aceleración 1 0--------------------CD02 Tiempo de desaceleración 1 0--------------------CD03 Tiempo de aceleración 2 0-----------------—CD25 Tiempo de desaceleración 2 0-----------------—CD26 Torque en bajos HZ(RPM) 0--------------------25,0%...
- Página 12 CD52: selector de versión. EUR: versión europea. USA: versión americana. CD53: curvas de aceleración y desaceleración tipo S. Rango: 0 a 10. ( 10 ) CD54: habilitación de señal analógica. Rango: 4 – 20 m A. 0 a 3. ( 0 ) Define al terminal FA1 y / o FA2 como señales de corriente en 4–20 mA.
-
Página 13: Codigos De Falla
CODIGOS EN EL DISPLAY DE ERROR DE OPERACION CODIGO DESCRIPCION FUNCION DE REFERENCIA (para solucionar el error) OPE1 Bloqueo de parámetros CD01 OPE2 Habilitación marchas FWD, REV CD08 OPE3 Variación de la velocidad desde el CD10 potenciometro local OPE4 Habilitación marchas FWD, REV desde CD12 terminales remotos de la bornera de control OPE5...
