Configuration 1U sans outil (Trou carré à quatre postes ou trou rond non-fileté)
1 Les crochets de la collerette ReadyRails vers l'extérieur, installez un rail
entre les postes verticaux gauche et droit. Alignez puis placez les taquets
du rail de la collerette arrière dans la collerette du poste vertical arrière.
Dans la Figure 3, l'élément 1 et ses extractions illustrent la manière dont
les taquets apparaissent dans les trous carrés ou les trous ronds non filetés.

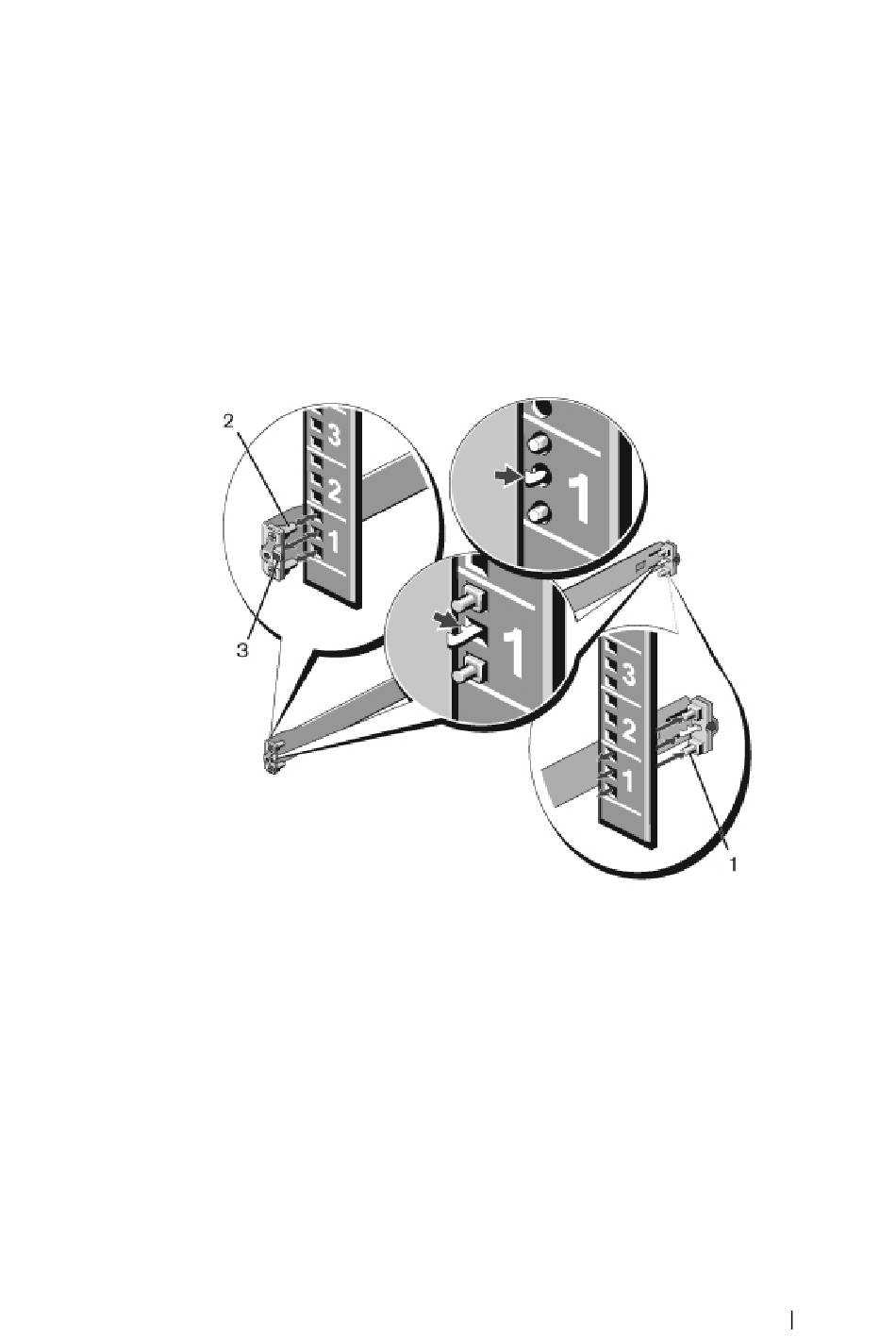

Figure 3. Configuration 1U sans outil
2 Alignez et placez les taquets de la collerette avant dans les trous sur l'avant
du poste vertical. Reportez-vous à la Figure 3, élément 2.
3 Répétez cette procédure pour le second rail.
4 Pour retirer chaque rail, poussez le bouton du loquet d'éjection de chaque
collerette et désinstallez chaque rail. Reportez-vous à la Figure 3,
élément 3.
