Conmutador de CC Conext
Guía de instalación
Instrucciones de seguridad importantes
LEA Y CONSERVE ESTAS INSTRUCCIONES
PELIGRO
RIESGO DE DESCARGA ELÉCTRICA,
EXPLOSIÓN Y ARCO ELÉCTRICO
La instalación del cableado debe realizarla
personal cualificado para garantizar el
cumplimiento de todos los códigos y las
regulaciones sobre instalación aplicables.
Desconecte y bloquee todas las fuentes de CC y
CA que están suministrando alimentación a este
equipo y a cualquier equipo conectado antes de
instalar, reparar y realizar cualquier actualización.
Utilice siempre un equipo de protección individual
(EPI) adecuado antes de trabajar en o dentro de
este dispositivo.
Utilice siempre un dispositivo de detección de
voltaje correctamente clasificado para comprobar
la presencia de energía residual y potencial.
No mezcle cables de CC con cables de CA en el
mismo compartimiento.
Este equipo incluye una partición (elemento E)
para aislar el cableado de CC de otro cableado.
Si no se siguen estas instrucciones
debidamente, podrían producirse daños
graves o incluso la muerte.
Lista de materiales
El conmutador de CC Conext SW (865-1016) se suministra con los siguientes elementos:
1x Guía de instalación
1x Bastidor del conmutador
1x Cubierta del conmutador
1x Interruptor de CC de 250 A (preinstalado)
1x Barra colectora de cobre positiva (preinstalada)
1x Barra colectora de cobre negativa (preinstalada)
Instalación
1. Seleccione una ubicación para montar el conmutador de CC. El conmutador de CC

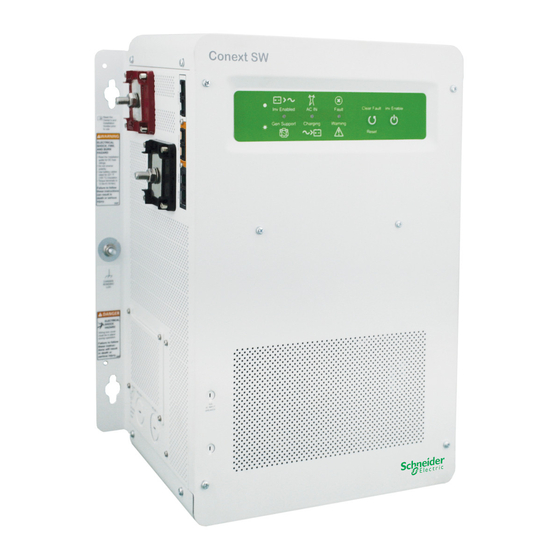

solo se puede instalar directamente a la izquierda del inversor/cargador Conext SW.
Consulte la ilustración que se incluye en la última página.
2. Retire la cubierta del conmutador de CC para dejar al descubierto los orificios de
montaje clave.
3. Monte el conmutador de CC. Una vez que haya instalado el inversor/conversor Conext
SW, podrá colocar el conmutador de CC en el soporte de montaje que sobresale del
inversor/cargador (consulte la ilustración de la última página).
4. Realice las conexiones del cableado que sean necesarias. La instalación debe
realizarla únicamente personal cualificado para garantizar el cumplimiento de todos los
códigos y las regulaciones de electricidad sobre instalación aplicables.
5. Monte el panel de control del sistema (PCS) en la cubierta del conmutador de CC
(elemento O), si procede. Retire primero la tapa ciega antes de instalar el PCS.
6. Sustituya la cubierta del conmutador de CC. Fije la cubierta usando los mismos
tornillos que venían incluidos con el producto.
975-0678-03-01 REV B
Copyright © 2012 Schneider Electric. Todos los derechos reservados. Todas las marcas comerciales son propiedad de Schneider Electric Industries SAS o de sus empresas filiales.
SW (865-1016)
TM
N
AVISO
DAÑOS EN EL EQUIPO
No utilice este producto con otro dispositivo
inversor/cargador. El conmutador de CC está
diseñado para funcionar exclusivamente con
el inversor/cargador Conext SW.
Si no se siguen estas instrucciones
debidamente, podrían producirse daños
en el equipo.
M
L
Dimensiones de
los prepunzonados
3/4" M19
1" M25
2,5" M64
A
BARRA COLECTORA DE COBRE POSITIVA
B
BARRA COLECTORA DE COBRE NEGATIVA
C
INTERRUPTOR DE CC DE LA BATERÍA. Conéctelo a la BARRA COLECTORA
POSITIVA (+) DE LA BATERÍA. Es el elemento de desconexión principal de la corriente de la batería.
D
TERMINAL DE LA BARRA COLECTORA DE CC POSITIVA (+). Conecte solo los cables de CC
positivos (+) a los terminales de la barra. Utilice un par de apriete adecuado (valores indicados en
el interior de la unidad) para fijar el cable. Se suministran los pernos.
E
Separador de cableado. Aísla el cableado de CC del cableado de CA.
F Compartimento del cable de CC. Utilice este compartimento para instalar y conectar cables de CC.
G Soporte de montaje para interruptores de CC. Suministro para dos interruptores de CC adicionales.
H TERMINAL DE LA BARRA COLECTORA DE CC NEGATIVA (–). Conecte solo los cables de CC
negativos (+) a los terminales de la barra. Utilice un par de apriete adecuado (valores indicados en
el interior de la unidad) para fijar el cable. Se suministran los pernos.
I
Barra colectora de la batería
vacante. Utilice un par de apriete adecuado (valores indicados en el interior de la unidad) para fijar el cable.
J Compartimento del cableado de CA. Utilice este compartimento para instalar y conectar cables de CA.
K
Prepunzonados de CA (superior y laterales). Se deben retirar para pasar los cables de CA a través de ellos.
L Prepunzonados (superior e inferior) para STB.
M Prepunzonados de CC (superior y laterales). Se deben retirar para pasar los cables de CC a través de ellos.
N
Prepunzonados (superior e inferior) para cables de red.
O
Panel recortable del PCS con Tapa ciega. Utilice este elemento para montar el PCS.
G
J
K
Cubierta
DE LA BATERÍA. Conéctela al terminal del inversor.
DE LA BATERÍA. Conéctela al terminal del inversor.
de conexión a tierra. Conecte otros cables de conexión a tierra a un terminal
C
I
E
H Provisión para
conectar un shunt.
G
O
F
SE parte no.
865-1070
865-1075
865-1080
Protección de la actual (un interruptor de CC) debe estar instalado
para proteger a una fuente de corriente continua (como un
controlador de carga solar) de los cortocircuitos y para proporcio-
nar un medio de desconexión de la fuente de CC. Consulte los
códigos eléctricos locales para establecer el fusible correcto o
nominal del interruptor de circuito.
A
B
C
Estribo
de unión
D
E
Aprobado interruptores de CC
INTERRUPTORES 80A 125VCC
MONTAJE EN PANEL
INTERRUPTORES 60A 160VCC
MONTAJE EN PANEL
INTERRUPTORES 100A 125VCC
MONTAJE EN PANEL
Solo para instaladores cualificados.
Página 1 de 2
