Resumen de contenidos para Dielro ATEX EJB110
- Página 1 Dielro ATEX GUIA DE USUARIO V 1.7 Este documento es propiedad de Disseny Electrònic Integral S.L. Se prohíbe la reproducción total o parcial del mismo. Página 1-10...
- Página 2 ADVERTENCIAS (AVISO IMPORTANTE) 1. Durante la instalación, se deberán tomar todas las medidas de seguridad contempladas en los reglamentos y leyes aplicables en cada país. 2. Como norma general, únicamente se podrá dar alimentación al sistema de interfonía, cuando todos los secundarios antideflagrantes del mismo, estén debidamente conectados y sus envolventes cerradas.
-
Página 3: Tabla De Contenido
INDICE DESCRIPCIÓN DEL PRODUCTO................. 4 Unidad Central......................4 Terminal de audio......................5 OPERACIÓN ........................7 ESQUEMA DE CONEXIONADO.................. 8 MANTENIMIENTO ...................... 10 Este documento es propiedad de Disseny Electrònic Integral S.L. Se prohíbe la reproducción total o parcial del mismo. Página 3-10... -
Página 4: Descripción Del Producto

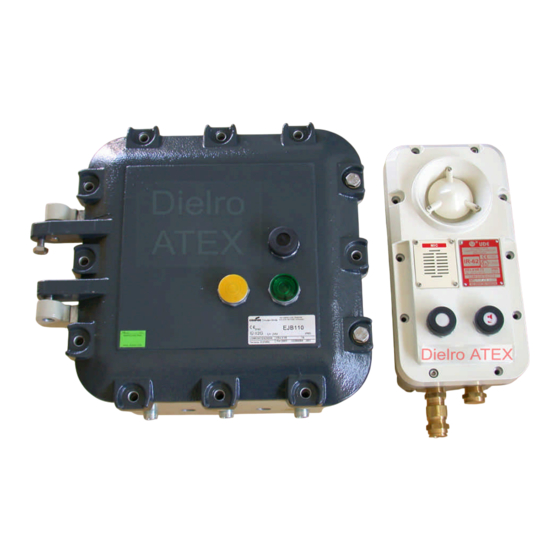

DESCRIPCIÓN DEL PRODUCTO El dispositivo está compuesto por los siguientes elementos: § Unidad Central § Terminal de audio Unidad Central. Dispone del pulsador de emergencia y 2 lámparas indicadoras de estado: § Lámpara amarilla à Alarma validada. § Lámpara verde à Alarma registrada. Pulsador de emergencia Lámparas indicadoras (Alarma registrada) -
Página 5: Terminal De Audio
Terminal de audio. Dispone de un pulsador atenuador de volumen de altavoz. Pulsador atenuador volumen de llamada Pulsador deshabilitado Pulsador de atenuación: Si el ruido ambiente de la zona donde se encuentra instalado el terminal es bajo, se podrá establecer una comunicación inteligible situándose a una distancia del terminal de audio de hasta tres metros. - Página 6 Sistema de comunicación Dielro instalados al D-103, D-503-II y Señalizador. (Para su configuración referirse a los manuales técnicos de cada producto) Selector de Retardo Pulsador multifunción Selector de alimentación (12 V) Selector de alimentación (24 V) En función de la tensión de alimentación de entrada, situaremos el selector de alimentación en la posición adecuada.
-
Página 7: Operación
D-103. Pulsador de llamada Conversación: El Dielro 103 gestiona la comunicación con la central receptora de la alarma y controla el sentido de la comunicación (habla-escucha) con el terminal de audio, estableciendo la comunicación de manos libres. -
Página 8: Esquema De Conexionado
ESQUEMA DE CONEXIONADO. TÍTULO TÍTULO SIGNALER D-103 CN 1 CN 5 +12V CN 2 PARO AVERIA CAR(B) CAR(A) PIT(B) PIT(A) LT(B) LT(A) ASCENSOR DISPOSITIVO +24V CN 3 + LINEA - LINEA CN 6 ALT(B) ALT(A) CN 4 SEÑAL SEÑAL CN 7 Este documento es propiedad de Disseny Electrònic Integral S.L. - Página 9 El usuario solo debe realizar el conexionado de las mangueras exteriores con las regletas CN2y CN4. CN2: Conexión Manguera Externa Color Num. Función cableado Línea telefónica Negro LT(A) Línea telefónica Marrón LT(B) Terminal Bajo cabina Rojo PIT(A) Terminal Bajo cabina Naranja PIT(B) Terminal Sobre cabina.
-
Página 10: Mantenimiento
MANTENIMIENTO Una vez finalizada la instalación y puesta en marcha del sistema de intercomunicación Dielro®, a fin de mantener la seguridad y la eficiencia del mismo, será necesario efectuar periódicamente una revisión de los mismos. Las envolventes del terminal y unidad central de intercomunicación Dielro® está...
