Ricchezze Morena Serie Guia De Inicio Rapido

Código - Pieza (cm)
Placard 1,50m 1,80m
01
- Base placard (145,0 x 58,5)
02
- Costado cajón (4) (45,0 x 12,0)
03 - Costado derecho (204,5 x 58,5)
04
- Costado izquierdo (204,5 x 58,5)
05 - Divisorio chico (116,0 x 52,2)
204,5 cm
Herrajes
a b
4 4
i j
1,0 cm
5,0 cm
16 36
!
Herramientas necesarias (no incluídas) : Cinta Métrica – Martillo – Atornillador con Punta Phillips o Destornillador Phillips
06
- Divisorio grande (191,5 x 52,2)
07 -
Estante fijo (56,7 x 50,0)
08 - Estante fijo (3) (71,7 x 50,0)
09 -
Fondo cajón (2) (52,7 x 45,7)
10 - Fondo (2) (194,0 x 73,8)
NOTA - Instructivo válido también para Placard 1,80M
18
08
17
11
04
11
10
07
01
c d
1,2 cm
1,6 cm
4 6
k l
150 8
versión digital, dudas y sugerencias
11 - Frente cajón (2) (56,3 x 16,0)
12 - Perfil Alum. A (2) (145,0 x 1,4)
13 - Perfil Alum. B (4) (187,7 x 2,5)
14 - Perfil Alum. C (145,0 x 5,5)
15 - Puerta (2) (187,7 x 71,0)
150,0 cm
14
13
15
19
e f
1,2 cm
4,0 cm
8 8
m n o
4 6 4
www.ricchezze.com.ar

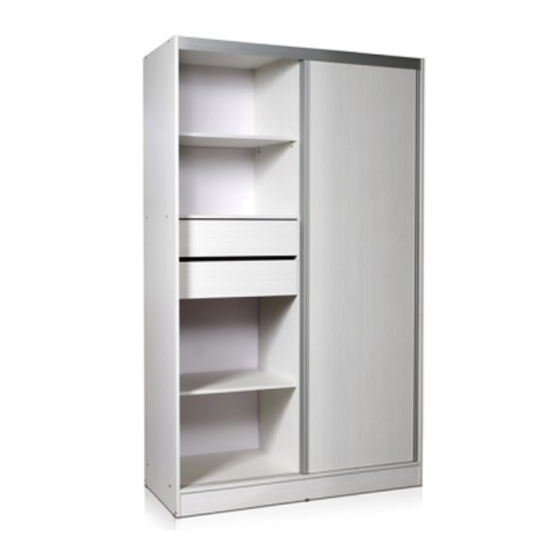

Línea Morena
Placard 1,50m - 1,80m
16 - Puntera (2) (51,2 x 9,0)
17 - Tapa cajonero (71,7 x 52,2)
18 - Techo (145,0 x 57,9)
19 - Zócalo (2) (145,0 x 10,0)
13 13
03
15
g h r
2,5 cm
12,5 cm
8 4
p q
4 4 1
58,5 cm
s t
71,0 cm 45,0 cm
1 2
1
