SenNet CM Ficha Técnica

SenNet CM
FICHA TÉCNICA - Medidor Eléctrico SenNet CM & CM+
Descripción general

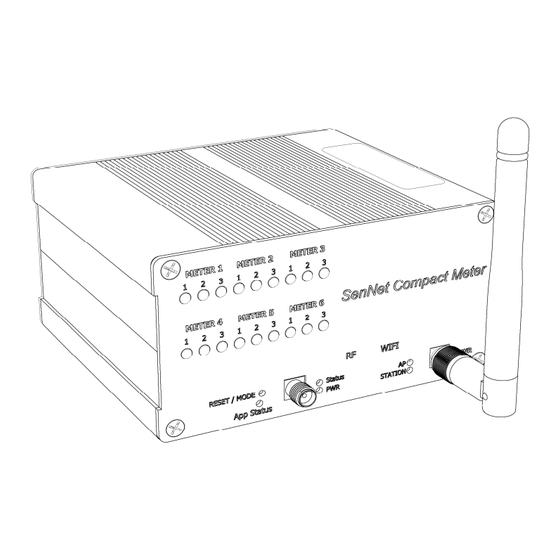

SenNet Compact Meter Medidor eléctrico que cuenta desde 3 medidores trifásicos (9 monofásicos) hasta 6
medidores trifásicos (18 monofásicos), con salida RS485 (Modbus-RTU) ó radio frecuencia (para esta opción se
necesita un Datalogger SenNet). Hay dos tipos de radiofrecuencia disponibles en el momento del pedido, RF Net
y Long Net RF.
LongNet RF por sus características de radio en banda estrecha posee una gran sensibilidad e inmunidad al ruido
e interferencias, lo que le transfiere una potencia de alcance superior. (BW
La configuración del equipo y el acceso a los datos capturados se realiza a través del web-server con la WIFI que
incorpora. Hay dos modos de trabajo para la WIFI:
•
AP - Access Point – acceso directo al equipo.
•
Station - una vez configurado, el equipo se conecta al router de nuestra instalación y accedemos a
través de él.
Tabla selección de la gama RS485 (Modbus RTU)
hasta 3 medidores trifásicos CM
(9 monofásicos)
hasta 6 medidores trifásicos CM +
(18 monofásicos)
* Frecuencia por defecto 433 MHz. Disponible también frecuencia 868 MHz bajo pedido.
Configuración y acceso a los datos capturados
Para configurar el equipo por primera vez se debe utilizar la red WIFI en modo AP, conectándose a ella de
manera directa. El formato de la red creada tiene el siguiente identificador unívoco:
SSID_WIFI: SenNet-MAC_dispositivo (xx.xx.xx.xx.xx.xx)
contraseña : 123456789
Una vez hecho el paso anterior, conectado al dispositivo a través de la WIFI, accedemos a través del navegador a
la dirección:
www.sennet.net
usuario: admin
Una vez dentro del web-server podemos configurar los parámetros de los medidores eléctricos, así como la
configuración WIFI para conectar este dispositivo a un router WIFI (modo Station), añadiendo SSID y clave del
mismo (primer paso de la configuración).
Para descubrir la IP asignada por el propio router WIFI se puede utilizar la APP desarrollada para IOs y Android,
'SenNet Discover'.
1
=6.25Khz, canalización estrecha).
canal
Radio SenNet RF Radio LongNet RF
CM RF CM LN *
CM RF + -
ejemplo: SenNet-C4BE847654D8
clave: admin
Advertencias
Antes de conectar el dispositivo, realizar una detalla lectura de sus especificaciones técnicas y el modo de
manipulación. Al tratarse de un dispositivo electrónico de precisión no instalar junto a fuentes de calor/frío,
radiantes de frecuencia, ambientes corrosivos o en atmósferas explosivas que podrían afectar al correcto
funcionamiento del mismo. Por seguridad la carcasa del equipo ha de estar conectada a tierra, preferentemente
a través del carril DIN.
Rango temperatura funcionamiento
Rango de temperatura almacenamiento
Garantía
Cualquier manipulación interna del dispositivo o del sellado del mismo invalidará la garantía.
Antenas
La instalación de la antena RF y WIFI habrá de realizarse con las precauciones ESD para evitar el daño del
dispositivo. El conector es SMA macho.
-20ºC..+60ºC
-30ºC..+85ºC
