Resumen de contenidos para Libercar Smart
- Página 1 Smart & Litium...
-
Página 2: Tabla De Contenido
INDICE INTRODUCCIÓN …………………………….. 3 ESPECIFICACIONES…………………………… 4-6 INSTRUCCIONES DE MONTAJE..…………... 6-7 DESMONTAJE…………………………………. 8 AJUSTES DEL ASIENTO….…………………... 9 FUNCIONAMIENTO………………………..10-11 BATERÍAS………………………………………. 12-14 BATERÍAS………………………………………. 12-14 MANTENIMIENTO…………………………... 15-16 SEGURIDAD…………………………………… 17-21 ELECTROMÁGNETISMO…………………..22-23 GARANTÍA……………………………………. 24... -
Página 3: Introducción

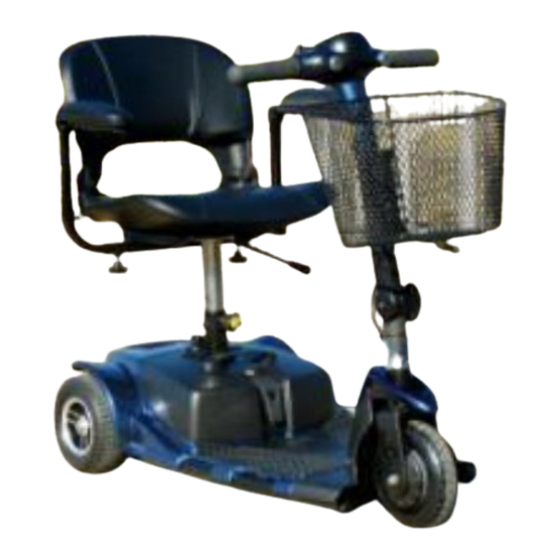

INTRODUCCIÓN Enhorabuena y muchas gracias por haber adquirido su scooter Libercar. Este scooter compacto combina a la perfección calidad, diseño y prestaciones. Este manual incluye importantes instrucciones de seguridad, manejo y mantenimiento. Le rogamos lea atentamente antes de comenzar a usar su scooter. -
Página 4: Especificaciones
ESPECIFICACIONES Su scooter se compone de 5 partes desmontables: parte delantera, trasera, asiento, batería y cesta (la columna de dirección y la base para los pies se encuentran en la parte delantera, el motor, sistema de frenos y la electrónica se encuentran en la parte trasera). El asiento incluye respaldo y reposabrazos. -
Página 5: Conector Para Cargar La Batería
ESPECIFICACIONES Indicador carga batería Regulador velocidad Llave ON/OFF MANDOS luces CONSOLA CENTRAL: claxon Palanca acelerador Columna dirección CONECTOR PARA CARGAR LA BATERÍA: Protector de tensión Conector de 3 pines... -
Página 6: Instrucciones De Montaje
INSTRUCCIONES DE MONTAJE Para mayor seguridad en el transporte, las baterías y el asiento pueden venir empaquetados de manera separada por lo que necesitará incorporarlas a la estructura principal de su scooter. . ABRA LA CAJA, RETIRE LOS ELEMENTOS PROTECTORES Y EXTRAIGA SU SCOOTER . - Página 7 INSTRUCCIONES DE MONTAJE . ENSAMBLAJE DE LA BATERÍA (figura 6) Haga descender el cuerpo de batería haciendo coincidir los bornes o terminales Ajuste la placa de cierre y apriete la tuerca que mantiene la batería en posición (importante que la placa de cierre sujete ambos lados de la carcasa de la batería). .
-
Página 8: Desmontaje
DESMONTAJE Para su mayor comodidad, su scooter ha sido diseñado para ser montado y desmontado con facilidad sin necesitar ningún tipo de herramienta. DESMONTAJE: . Apague el scooter y retira la llave. . Retire la cesta delantera. . Tire de la palanca del asiento para desbloquearlo y tire de él hacia arriba. . -
Página 9: Ajustes Del Asiento
AJUSTES DEL ASIENTO ATENCIÓN! No se apoye en el respaldo del asiento para levantarse o sentarse en el asiento ya que puede provocar la rotura del mismo Antes de utilizar su scooter, dedique un tiempo a ajustar su asiento para aumentar su confort durante la conducción y mejorar su acceso y bajada del scooter ALTURA DEL ASIENTO: . -
Página 10: Funcionamiento
FUNCIONAMIENTO CONSOLA CENTRAL: La consola central contiene los mandos necesarios para conducir su scooter (llave encendido, ajuste velocidad, palanca acelerador, indicador batería, claxon y luces) ENCENDIDO/APAGADO (fig. 2): IMPORTANTE: Antes de introducir la llave, asegúrese que la palanca de embrague está en posición “D”. -
Página 11: Cargador De Batería (Fig. 3)
FUNCIONAMIENTO Palanca desembrague CARGADOR DE BATERÍA (fig. 3) Levante el protector que cubre la conexión y enchufe el conector de 3 pines (vea sección VII baterías). PROTECTOR DE TENSIÓN (fig. 3) El protector de tensión es un dispositivo de seguridad. Cuando se produce una sobrecarga de tensión, este dispositivo hace saltar el sistema para proteger el motor y los dispositivos eléctricos. -
Página 12: Baterías
BATERÍAS PARA CARGAR SUS BATERÍAS: Palanca desembrague . Coloque su scooter cerca de un enchufe. . Asegúrese que el scooter está apagado y la llave desconectada. Siga este proceso para la carga: 1. Enchufar primero el cargador al enchufe de la pared 2. -
Página 13: Preguntas Frecuentes
BATERÍAS Palanca desembrague PREGUNTAS FRECUENTES: .El cargador de baterías funciona con corriente normal y la convierte a 12V de corriente directa. Cuando el voltaje de la batería es bajo, el cargador envía mayor corriente a la batería por lo que aumenta su temperatura (esto es normal). - Página 14 BATERÍAS Palanca desembrague Las baterías de ciclo profundo tienen una tecnología muy diferente de las baterías de coche, baterías de níquel-cadmio u otros tipos de batería. Estas baterías están concebidas para proporcionar su carga lentamente. Las altas temperaturas hacen perder la carga de la batería, mientras que las bajas temperaturas reducen la energía disponible y alargan el tiempo necesario de carga.
-
Página 15: Mantenimiento
MANTENIMIENTO Su scooter, como cualquier vehículo motorizado, necesita una rutina de mantenimiento. Puede realizar algunos de estos controles por usted mismo y seguir el plan de mantenimiento indicado le ayudará a prolongar la vida de su scooter HUMEDAD: Debe evitar cualquier ambiente húmedo para su scooter. La exposición directa al agua o a la humedad puede provocar daños eléctricos o mecánicos no cubiertos por la garantía. -
Página 16: Chequeos Diarios
MANTENIMIENTO ATENCIÓN! Si no va a utilizar su scooter durante un tiempo, es recomendable levantar su scooter de manera que las ruedas no toquen el suelo y evitar deformaciones de los neumáticos. CHEQUEOS DIARIOS: . Con el scooter apagado, verifique que la palanca del acelerador retorna a su posición original al soltarla. -
Página 17: Seguridad
SEGURIDAD CHEQUEO PREVIO A LA CONDUCCIÓN: Se recomienda realizar un rápido chequeo de seguridad antes de cada uso: . Chequee las conexiones eléctricas. . Chequee la correcta sujeción del cuerpo de batería. . Chequee los frenos. . Chequee el estado de carga de la batería. LIMITACIONES DE PESO: Su scooter ha sido concebido para funcionar con normalidad hasta un peso de 90 kg PELIGRO! Sobrepasar el límite de carga anula la garantía de su scooter... -
Página 18: Información Sobre Sus Frenos
SEGURIDAD La pendiente máxima de seguridad es 8º. Tenga especial precaución a la hora de afrontar cualquier pendiente superior a la pendiente de seguridad. PELIGRO! No intente afrontar pendientes mayores de 8º ya que pueden desestabilizar su scooter y provocar el vuelco. INFORMACIÓN SOBRE SUS FRENOS: Su scooter está... -
Página 19: Carreteras
SEGURIDAD OBSTACULOS EN SU CAMINO (bordillos, badenes…) PELIGRO! No intente afrontar bordillos con una altura superior a 2cm sin la ayuda de una persona PELIGRO! No afronte ningún obstáculo marcha atrás CARRETERAS PELIGRO! No conduzca su scooter por carreteras. Obedezca las normas locales para peatones. -
Página 20: Transportar Su Scooter
SEGURIDAD TRANSPORTAR SU SCOOTER: No hay sistemas homologados para bloquear su scooter dentro de vehículos en movimiento . Cualquier vehículo y persona transportados en otro vehículo deben ser asegurados de manera independiente. PELIGRO! No se siente en su scooter mientras este sea transportado en un vehículo en marcha PELIGRO! Asegúrese que su scooter ha sido correctamente fijado al vehículo que lo transportará... -
Página 21: Medicinas Y Alcohol
SEGURIDAD PELIGRO! Colóquese los más atrás posible en el asiento de su scooter para aumentar su estabilidad en el scooter. PELIGRO! No utilice los reposabrazos para soportar pesos o llevar bolsas colgadas. PELIGRO! Evite poner todo su peso sobre la plataforma central Evite estirarse o inclinarse mientras conduzca su scooter. -
Página 22: Electromágnetismo
ELECTROMAGNETISMO Las ondas de radio son una forma de energía electromagnética y pueden provocar movimientos inesperados de los vehículos eléctricos. Cuando la energía magnética afecta un dispositivo eléctrico estamos ante un fenómeno de RFI (Interferencia de Radio Frecuencia). DE DÓNDE PROVIENEN LAS ONDAS ELECTROMAGNÉTICAS? Antenas de telefonía, radios de doble vía (walkie-talkies), estaciones de radio, estaciones de televisión, transmisores de radio aficionados, redes wireless, micro-ondas. - Página 23 ELECTROMAGNETISMO CÓMO PREVENIR LOS EFECTOS DEL RFI? . No utilice ni lleve encendidos dispositivos como radios o teléfonos móviles mientras su scooter está encendido. . Intente no pasar cerca de fuentes emisoras de RFI (radio, TV…) Por ejemplo para un vehículo con resistencia de 20 v/m debería mantenerse al menos a 1 metro de un walkie-talkie.
-
Página 24: Garantía
. La garantía da cobertura a un uso razonable del scooter, quedando excluidos de la garantía usos intensivos o alquileres a terceros. . Si al recibir el scooter en el servicio técnico de Libercar, ésta no presenta fallo y no procede ninguna reparación en garantía, el cliente deberá pagar los portes. - Página 25 SMART/LITIUM www.libercar.es...
