Analizador TD MI 3280
4 Descripción del dispositivo
4.1 Carcasa del dispositivo
El dispositivo está contenido en una caja de plástico que mantiene la clase de protección
definida en las especificaciones generales.
4.2 Panel del usuario

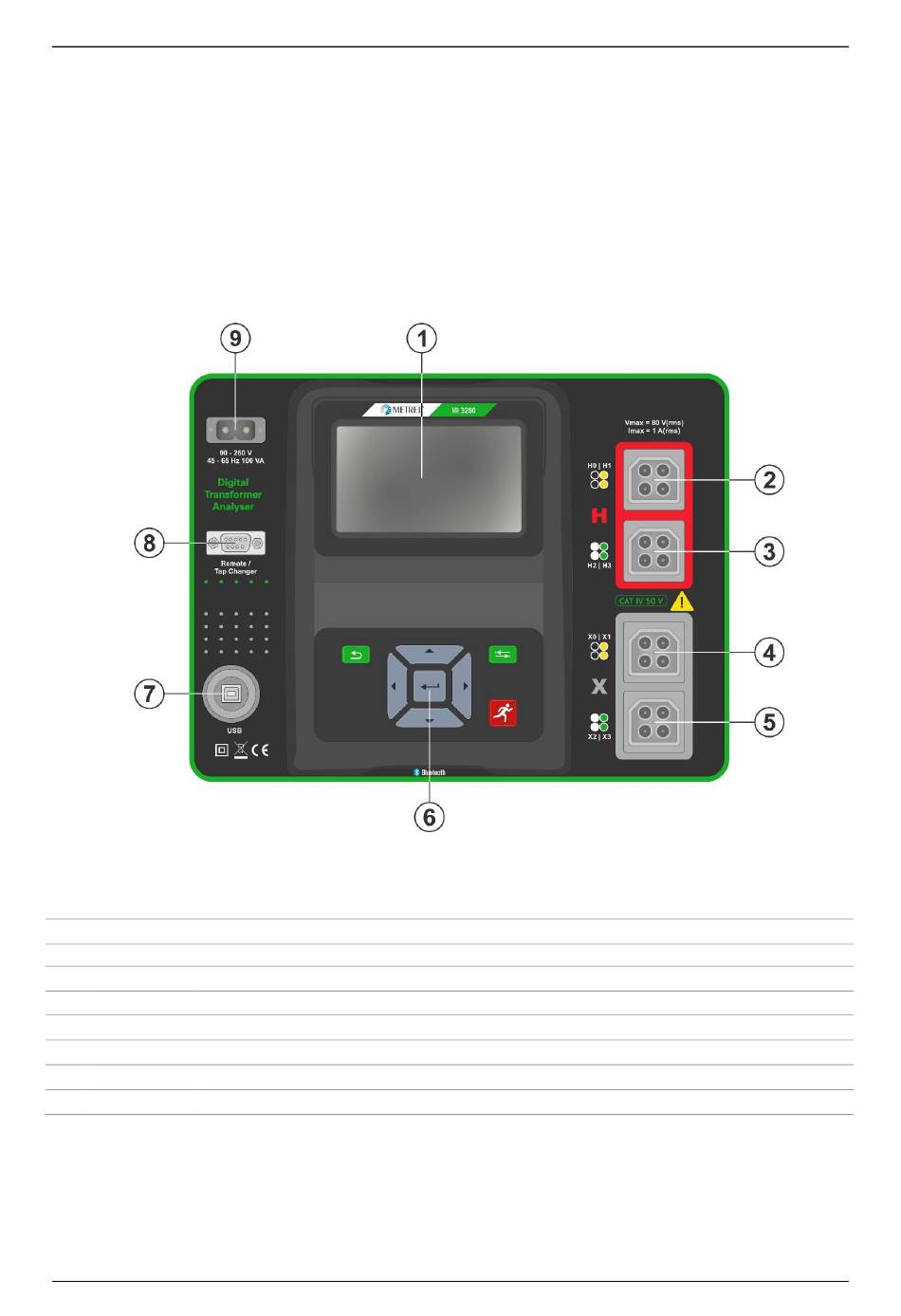

El panel del usuario se muestra en la Figura 4.1 a continuación.
Pantalla TFT a color con táctil
1
Borne (lado de alta tensión de un transformador)
2
H0 | H1
Borne (lado de alta tensión de un transformador)
3
H2 | H3
Borne (lado de baja tensión de un transformador)
4
X0 | X1
Borne (lado de baja tensión de un transformador)
5
X2 | X3
Teclado (vea la sección 6.1 Significado general de las teclas)
6
Puerto de comunicación USB (conector USB estándar - tipo B)
7
USB
8
Remoto / Cambiador de toma (DB-9)
9
Toma de corriente de entrada (tipo C7)
Advertencias:
¡La tensión máxima permitida entre cualquier borne de prueba y tierra es de 50 V!
¡Use solo accesorios de prueba originales!
Figura 4.1: Panel del usuario
16
Descripción del dispositivo
