Instrucciones de armado para los
equipos de soplete con una válvula
de ajuste de flama estándar.
Nota: saque del empaque y revise
que no esté dañado.
1. Usando la cápsula del compuesto para
rosca incluido en el equipo del soplete,
conecte el extremo macho de la válvula
de aguja de ajuste al extremo de la rosca
hembra de la manija del soplete. Apriete
con firmeza.
2. Usando el compuesto para rosca,
conecte el extremo macho de la manguera
al extremo hembra de la válvula de aguja
de ajuste. Apriete con firmeza.
3. Usando el compuesto para rosca,
conecte el extremo hembra de la manguera
al extremo macho de 1/4" del P-3200W
P.O.L. Apriete con firmeza.

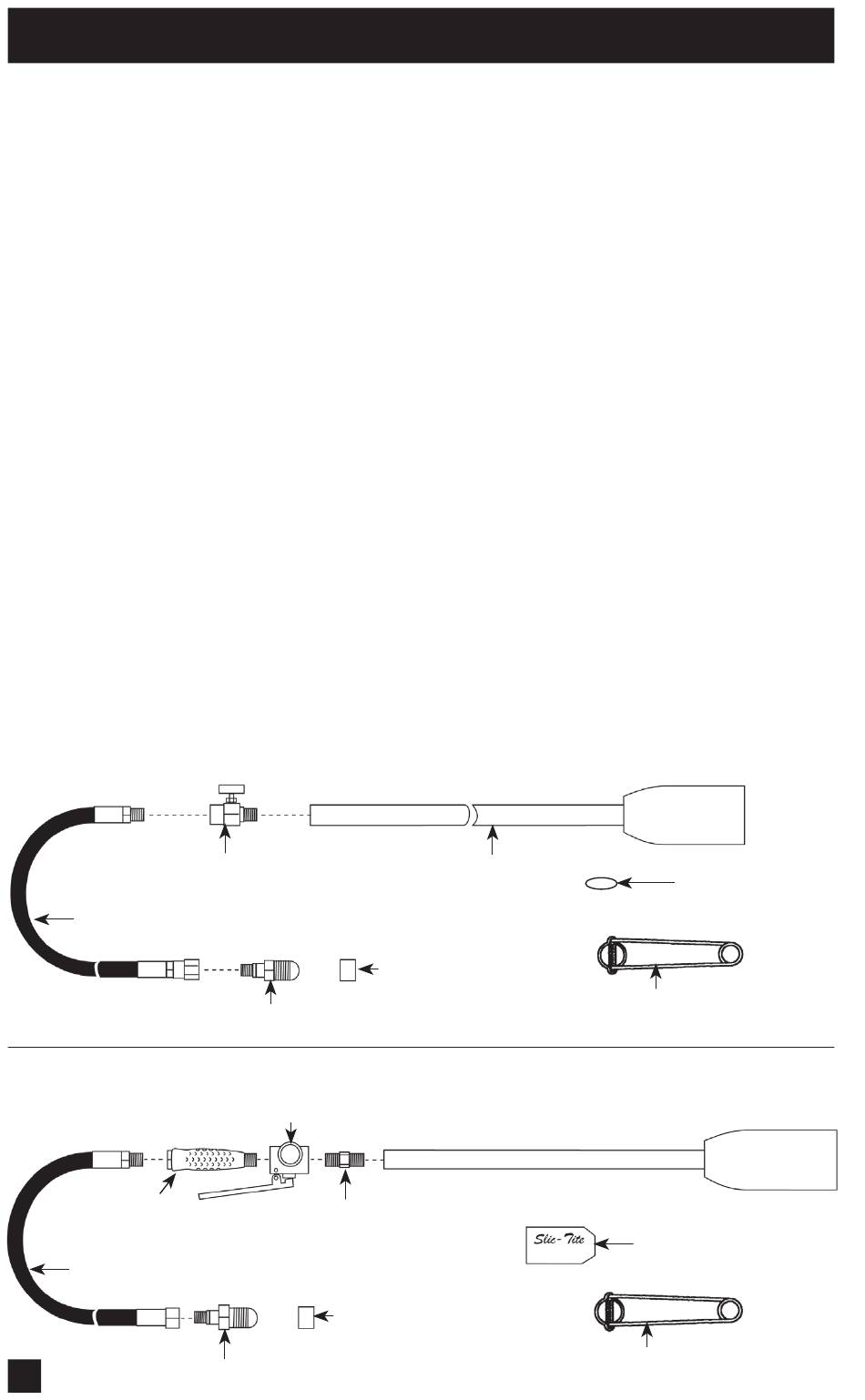

Diagrama de la lista de partes para los modelos: • VT 3-30 C • VT 2
Válvula de aguja de ajuste Flame
U.L. Manguera de gas LP en la lista
Diagrama de la lista de partes para los modelos: • VT 3-30 SVC • VT 2
Válvula de palanca con piloto ajustable
Empuñadura
U.L. Manguera de gas LP en la lista
Acople P.O.L.
22

Instrucciones de armado:

Acople P.O.L.
Adaptador macho
Tapa P.O.L.
Instrucciones de ensamblado para los
equipos de soplete SVC con una válvula de
palanca y empuñadura.
Nota: saque del empaque y revise que no
esté dañado.
1. Usando la cápsula del compuesto para rosca
incluido en el equipo del soplete, conecte un extremo
del adaptador macho al soplete y apriete con firmeza.
2. Usando el compuesto para rosca, conecte la
válvula de palanca con el piloto ajustable al otro
extremo del adaptador macho. Apriete con firmeza.
3. Usando compuesto para rosca, conecte la
empuñadura de la manija a la válvula de palanca con
el piloto ajustable. Apriete con firmeza.
4. Usando el compuesto para rosca, conecte el
extremo macho de la manguera al extremo hembra
al final de la empuñadura de la manija. Apriete
con firmeza.
5. Usando el compuesto para rosca, conecte el
extremo hembra de la manguera al extremo macho
de 1/4" del P-3200W P.O.L. Apriete con firmeza.
end of the P-3200W P.O.L. Tighten securely.
Soplete de vapor
Tapa P.O.L.
1
/ -30 C • VT 2
2
Cápsula de sellador
o cinta para rosca
de tubería
Encendedor de chispa
1
/ -30 SVC • VT 2
2
Paquete o cinta selladora
de rosca del tubo
Encendedor de chispa
1
/ -24 CE
2
1
/ -24 SVC
2
