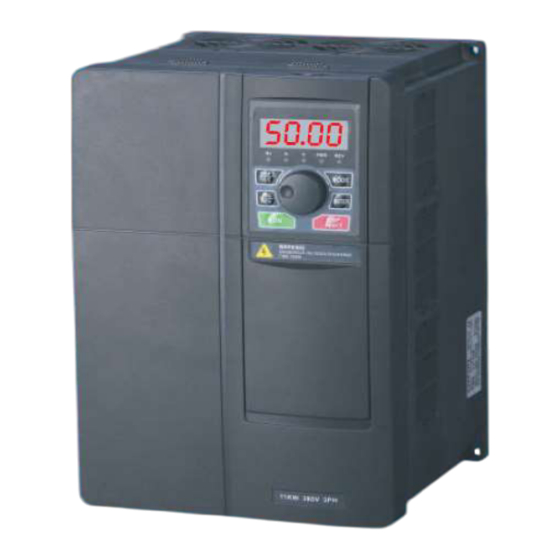

Resumen de contenidos para SASSIN ZVF300
- Página 2 GUIA RÁPIDA VARIADOR ZVF300 PANEL FRONTAL EXTRAIBLE DESCRIPCIÓN MANDOS PANEL EXTRAIBLE Una vez finalizada la programacion y con F0.01=0, este pulsador pone en marcha el variador. Cuando F0.01=0 este pulsador para el motor. En caso STOP/RESET de fallo el pulsador hace volver a su estado normal.
- Página 3 PARAMETROS MÁS HABITUALES VARIADOR ZVF300 (ATENCIÓN: Resto de parámetros remitirse al manual de usuario) F.0 GRUPO BÁSICO PARAMETRO NOMBRE RANGO EXPLICACION F0.00 Modo Control de Velocidad Control sin PG vectorial Control V/F Control de Par Reservado Control vectorial PG F0.01 Selección modo entrada puesta en marcha...
- Página 4 F5 TERMINALES DE ENTRADA F5.00 X1 Selección función del terminal No válido F5.01 X2 Selección función del terminal Giro sentido horario F5.02 X3 Selección función del terminal Giro sentido inverso F5.03 X4 Selección función del terminal Control 3 hilos F5.04 X5 Selección función del terminal Avance lento sentido horario F5.05...
- Página 5 F9 CONTROL PID F9.00 Modo selección de parámetros Panel frontal (selección F9.01) Entrada analógica AVI Entrada analógica ACI Comunicación remota Multivelocidad Panel frontal directo F9.01 Preselección PID panel frontal 0.0~F9.16 F9.02 Preselección retroalmentación PID Analógico AVI Analógico ACI AVI+ACI Comunicación remota F9.03 Selección características de salida PID Salida PID positiva...
- Página 6 Fb.08 Protección entrada fallo de fase No válido Válido detección de software Válido detección de hardware DESCRIPCION LED DISPLAY Indica frecuencia real LED encendido Indica corriente real LED encendido Indica voltaje real LED encendido Indica sentido giro horario motor LED encendido Indica sentido inverso motor LED encendido Hz y A...
- Página 7 Recomendaciones de instalación variadores de frecuencia. N OCableLíneasmoungraTScontactodetajedededelenergía:odiastrolveálassoreayL1,señal:partsupdeL2,frecusrficialL31mye36tálicasU,nciagrV,ndonyW.eel.xiónalblindajpotencialFidelbusdecabletierraConexióndeben(PES)deestar.Eláreablindajelibresgrande pindecableturaodosde.Cláreaonectescomponentesgrandeelblindajehace delcontacablebleroctoconendelaelcontrolsalidamotordelmetálicos.Converexiónor.Lasde tierrasuperficiesfrecuenciadeáreaconde .- Cables de alimentación L1 L2 L3 y salida U V W. 2.- Cables de control. Las superficies de montaje de cables apantallados y variador deben estar libres de pintura. El blindaje del cable de salida del variador debe estar conectado al potencial de tierra (PES).
- Página 8 INDUCTANCIA FILTRO RFI VARIADOR RESISTENCIA DE FRENADO FILTRO FERRITA SENOIDAL MOTOR...
