Uso de este emulador:
En caso de pérdida de llaves, ó daños en el módulo del inmovilizador.
Donde puede ser instalado:
En BMW serie E34, E36, E38, E39.
Este emulador puede conectarse en el EWS, o en la centralita de motor (ECU).
Cada emulador es necesario adaptarlo a cada coche. (Requiere de codificar el emulador).
INSTALACIÓN:
1. Retire la unidad de control EWS2 original, encontrará + 12v ACC, GND,
alambres K-line, se adhieren emulador. Emulador debe estar en modo de
servicio: PUENTE 1 cortocircuito.
2. Conecte CUALQUIER adaptador-K línea de diagnóstico para vehículos de
diagnóstico conector y lanzamiento UTILIDAD EMULADOR DE CONFIGURACIÓN:

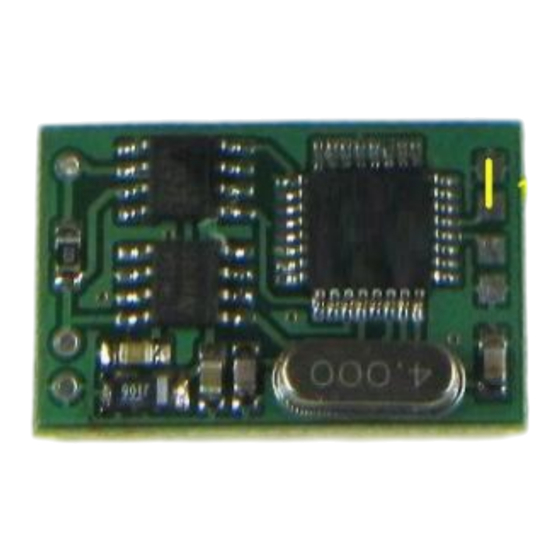

EMULADOR EWS-BMW
EWS2, EWS3.2 EMULATOR
E34, E36, E38, E39, E46
Publicidad
Resumen de contenidos para Solucionesairbag EWS2
- Página 1 Cada emulador es necesario adaptarlo a cada coche. (Requiere de codificar el emulador). INSTALACIÓN: 1. Retire la unidad de control EWS2 original, encontrará + 12v ACC, GND, alambres K-line, se adhieren emulador. Emulador debe estar en modo de servicio: PUENTE 1 cortocircuito.
- Página 2 3. Elija el puerto COM, escriba en número ISN deseada, pulse el botón Store. O - 4. Para algunos de ecus s es posible leer el número ISN directamente desde la unidad de control del motor. En este caso, seleccione la opción "xxxxx ECU", pulse Leer.
- Página 3 EL ISN MOSTRADO CON LA MAQUINA DE DIAGNOSIS IMPA. MOSTRARA ESTE RESULTADO.
- Página 4 Conexión del emulador, en la caja del immobilizador (EWS): Existen 3 tipos de cajas de immo (EWS): EWS tipo 2 EWS tipo 3 EWS tipo 3.2 Comprobar antes el tipo de EWS que monta el vehículo y antes de conectar, comprobar las alimentaciones, puede haber variaciones en las alimentaciones.
- Página 5 Conexionado con (EWS 3) Caja color blanco: Conexionado con (EWS 3.2). Caja color blanco: Conexionado del emulador en la centralita motor:...
- Página 6 Bmw 3 series (E36) 1.6 316i Ecu motronic M42 M 1.7.2 Antes de darle a arranque debe de desconectar la caja del immo EWS y conectar y unir la señal de arranque del pin 1 y 3. Bmw 3 series (E36) 1.6 316i/318i...
- Página 7 Ecu motronic M43 Bmw 3 series E36 (Z3) Ecu motronic M43 Bmw 3 series (E36) 2.0 320i...
- Página 8 Ecu siemens MS 41.0 M52 Bmw 3 series (E39) 2.0 520i Ecu siemens MS 41.0 Nota muy importante: Antes de conectar en el coche. Es necesario desconectar la caja EWS (Inmovilizador) y para el arranque es necesario unir el pin 1 y 3 en el conector del EWS).
