Página 1: Tabla De Contenido
Actualización de firmware Lector AR725E / AR881EF /AR837EF ………………………………………………………Página 13  Leer y transferir huellas entre biométricas ………………………………………………………Página 14/15  Anti Pass Back entre lectoras biométricas ………………………………………………………Página 16/22  Video Tutoriales ………………………………………………………Página 23 Usuario web : SuperAdm Password : 721568 | Visita nuestro sitio web https://www.innovatronic.com.co...

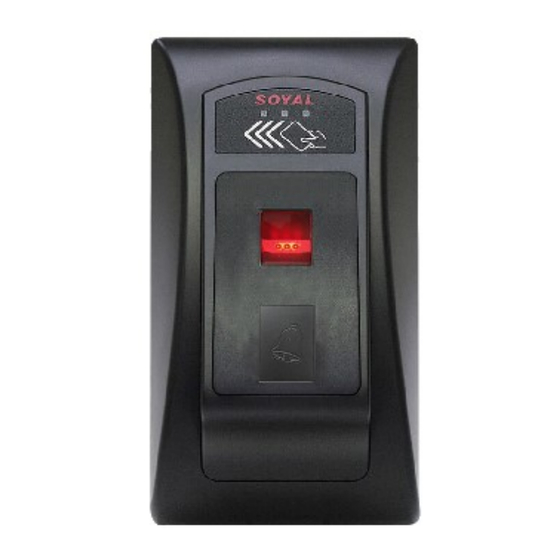

Página 2: Lector Controlador Ar725E Y Sus Componentes
P1 – P2 – P3. Para la programación de comandos y el proceso de enrolar las huellas de los usuarios, se hace necesario tener un teclado AR-KEYBOARD | Visita nuestro sitio web https://www.innovatronic.com.co...
Página 3: Terminal P1 - Conexión De Periféricos
P á g i n a Terminal P1 – conexión de periféricos NOTA: Cuando el electroimán no tiene anti-remanente seguir conexión página 12 | Visita nuestro sitio web https://www.innovatronic.com.co...
Página 4: Terminal P2 - Conexión Lector Wiegand
P á g i n a Terminal P2 – Conexión lector Wiegand | Visita nuestro sitio web https://www.innovatronic.com.co...
Página 5: Comandos De Programación Stand Alone
Comando 39*1*00001# Poner la huella una vez – retirar – poner de nuevo la huella – retirar. El led naranja se queda encendido; Solo cuando el led naranja se apague se puede continuar con el siguiente usuario o salir de la programación con *# Descargue manual completo de instalación y comandos de programación. https://img1.wsimg.com/blobby/go/eda87085-81fe-439b-83db-20428a1a3287/downloads/881EF- en.pdf?ver=1599752021156 | Visita nuestro sitio web https://www.innovatronic.com.co...
Página 6: Función Especial Activación Salida De Alarma
En la salida de alarma ( Cable gris – Positivo de la fuente ) se debe adicionar un relevo  Al salir de programación en la lectora de sebe aplicar *# Para que el lector entre en estado de armado  En el software 701 Client se genera una notificación del evento | Visita nuestro sitio web https://www.innovatronic.com.co...
Página 7: Función Especial Control Dos Puertas
P1 daría apertura a la puerta A y la salida de colector abierto del puerto Wiegand P2 daría apertura a la puerta B.  Debemos anexar un relevo para la apertura de la puerta B | Visita nuestro sitio web https://www.innovatronic.com.co...
Página 8: Función Especial Anti Passback
U = lectora AR725 o AR725U 20*U*144# Activación de función de Anti pass back AR725E = 0 20*U*208# en las lectoras. AR725U = 1  En el software 701 Client se debe activar a cada usuario el Anti Passback. | Visita nuestro sitio web https://www.innovatronic.com.co...
Página 9: Programación Vía Web Browser
: SuperAdm password:721568  En la sección de Network se programa: La dirección IP La sub mascara La puerta de enlace El nodo de identificación para ser programado en el software 701 Server | Visita nuestro sitio web https://www.innovatronic.com.co...
Página 10 Número de puerta Wiegand Código maestro Tiempo de activación del relevo Activación de puerta forzada  En la sección adicionar usuarios se programa El modo de acceso El número de tarjeta y la clave | Visita nuestro sitio web https://www.innovatronic.com.co...
Página 11: Programación En Software 701 Server
P á g i n a | 11 Programación en software 701 Server Sección COM Sección LAN | Visita nuestro sitio web https://www.innovatronic.com.co...
Página 12: Conexión Electroimán Sin Anti Remanente
Cuando el electroimán no tiene anti remanente se recomienda el uso de un relevo adicional debido a que los voltajes que se generan en el electroimán buscan un punto de desahogo y para el caso de las lectoras SOYAL afecta el botón de apertura y/o la salida relevada. | Visita nuestro sitio web https://www.innovatronic.com.co...
Página 13: Actualización De Firmware Lector Ar725E / Ar881Ef /Ar837Ef
Actualización Firmware Lectoras AR725E / AR881EF /AR837EF Para la actualización de las lectoras controladoras serie V5 es necesario tener:  Software Device tools (Descargar y ejecutar) http://innovatronic.com.co/soporte/descargas.html  Firmware del lector a actualizar http://innovatronic.com.co/soporte/descargas.html  Abrir la aplicación UDP Updater ...
Página 14 P á g i n a | 14 Leer y Transferir Huellas Entre Biométricos | Visita nuestro sitio web https://www.innovatronic.com.co...
Página 15 P á g i n a | 15 | Visita nuestro sitio web https://www.innovatronic.com.co...
Página 16 P á g i n a | 16 Anti Pass Back Entre Biométricos  Diagrama de conexiones entre biométricas NOTA: Cada lectora biométrica debe tener su conexión a punto de red. | Visita nuestro sitio web https://www.innovatronic.com.co...
Página 17 La lectora maestra y esclava se debe programar con una dirección IP dentro del segmento de red y realizar cambios de ID en la sección Network y Control de parámetros. | Visita nuestro sitio web https://www.innovatronic.com.co...
Página 18 P á g i n a | 18  Lectora Maestra configuración vía 701 Server | Visita nuestro sitio web https://www.innovatronic.com.co...
Página 19 P á g i n a | 19  Lectora Esclava configuración vía 701 Server | Visita nuestro sitio web https://www.innovatronic.com.co...
Página 20 Leer para que cargue la información de la biométrica Rango donde inicia las huellas Rango donde termina las huellas Leer para que las huellas se conviertan en un archivo que se guardan en la carpeta del 701 Server | Visita nuestro sitio web https://www.innovatronic.com.co...
Página 21 En la sección de descarga, opción F se debe seleccionar el nodo correspondiente a la lectora biométrica Maestra y la lectora biométrica Esclava. En la sección de puerta - opción A se debe crear el nombre de la puerta correspondiente a la biométrica Maestra. | Visita nuestro sitio web https://www.innovatronic.com.co...
Página 22 Se debe generar un código (Número de identificación) en la sección de TARJETA para que este número este asociado a la huella del usuario y de esta forma la lectora biométrica esclava genere la acción de Anti-Passback Las transacciones en el 701 Cliente se mostrarían de la siguiente forma. | Visita nuestro sitio web https://www.innovatronic.com.co...
Página 23: Video Tutoriales
| 23 Video Tutoriales  Elaborar reporte de transacciones https://www.youtube.com/watch?v=JJ6cEfRdEjw&t=18s  Elaborar reporte de asistencia https://www.youtube.com/watch?v=TRBg_cBEDqc  Leer usuarios desde la controladora hacia el software https://www.youtube.com/watch?v=3Jrmt4WVf_c&t=106s  Actualizar firmware en lectoras de versión IP https://youtu.be/68K9vj66AP8 | Visita nuestro sitio web https://www.innovatronic.com.co...
