tsw 902 Serie Guia De Inicio Rapido

902
Serie
ESPECIFICACIONES
Voltaje de Alimentación
Consumo
Tipos de Transductores de Entrada
Rangos de Temperatura disponibles
Exactitud de la Lectura
Repetibilidad
Protección contra Sensor Abierto
Tipos de Control disponibles
Acciones de Control disponibles
Histéresis (Control ON/OFF)
Banda Proporcional (Control PI)
TIPOS DE CONTROL
O/O – ON/OFF con Histéresis
En un control ON/OFF la salida toma únicamente dos valores: encendido o
apagado. Cuando la temperatura es mayor a la deseada, la salida se apaga en el
caso de sistemas de calentamiento o se enciende en el caso de sistemas de
enfriamiento. Cuando es menor, toma el valor opuesto.
Los controles de este tipo cuentan con histéresis o banda muerta para evitar que la
salida sea inestable cuando la temperatura se acerque al valor deseado.
PI – Proporcional - Integral
El control Proporcional es más preciso que el ON/OFF, ya que la banda muerta se
sustituye por una banda proporcional. Cuando la diferencia entre la temperatura del
proceso y la temperatura deseada sea muy grande, la salida se encontrará apagada
o encendida, como en el control ON/OFF. Sin embargo, cuando sea pequeña, la
salida será directamente proporcional a esta diferencia.
ACCIONES DE CONTROL
I – Acción Inversa
En un control de acción inversa, la salida aumenta cuando la temperatura del
proceso es menor a la temperatura deseada. Este es el tipo de acción que se
necesita en sistemas de calentamiento, donde la temperatura deseada es mayor
a la temperatura ambiente.
Nominal: 90-240 VCA, 50 / 60 Hz
Min: 85 VCA, Máx: 260 VCA
5VA (máx)
•
Resistencia de platino Pt-100
•
Termopar tipo J
•
Termopar tipo K
•
Pt-100: -199°C a +850°C
•
Termopar tipo J: 0°C a 1000°C
•
Termopar tipo K: 0°C a 1300°C
Error máx.: 1% del rango
± 0.3% del rango a temperatura y voltaje constantes
Salida se desactiva , alarma se activa
•
ON/OFF con Histéresis
•
Proporcional - Integral
•
Inversa (para calentamiento)
•
Directa (para enfriamiento)
5°C (default)
3% del rango (default)
CONTROLADORES DE TEMPERATURA DIGITALES
• Cuentan con dos displays indicadores de 4 dígitos
• En presentación de 1/4 DIN (96mm x 96mm)
• Disponibles con entrada para Pt100, termopar J ó K
• Varios modos de operación disponibles
• Multi-voltaje: Alimentación de 90-240 VCA
• Salida por relevador de 1PDT ó salida por voltaje para SSR
• Salida de alarma por relevador de 1PDT
• Excelente exactitud y repetibilidad
• Muy económicos
• Pre-programados para utilizarse directamente
• Manual completo disponible para usuarios expertos
Constante Integral (Control PI) 240 seg. (default)
Operación: Alarma alta por desviación (default)
Salida de Alarma Histéresis: 1°C (default)
Tipo: Relevador Electromecánico de 1PDT: 5 A @ 250 VCA (FP=1)
•
Salidas de Control disponibles
•
•
Periodo del Ciclo (Control PI)
•
•
•
Indicadores
•
•
Temperatura de Operación -10 ºC a 55 ºC
Caja de plástico de alta resistencia, 1/4 DIN (96mm x 96mm)
Empaque
300 g
Peso
Terminales de tornillo
Conexión
Montaje en tablero (postes de fijación incluidos)
Montaje
La banda proporcional se define como la diferencia entre las temperaturas
deseada y real, que causa que la salida pase de estar completamente
encendida a estar completamente apagada, y se expresa como un porcentaje
del rango.
El elemento Integral del controlador opera como un "offset" automático: Una
vez alcanzada la temperatura deseada, la salida se irá ajustando de tal
manera, que eventualmente se llegue al valor ideal para el estado estable.
Salida por Proporción de Tiempo (Control PI)
Aún cuando no se cuente con salidas analógicas, se puede lograr un control
que no sea ON/OFF. La salida conmutará a una velocidad que idelamente
será mucho mayor que el tiempo de respuesta del sistema. El ciclo de trabajo
de la salida (duty cycle) será directamente proporcional a la salida del control
PI. El inverso de la frecuencia de conmutación se conoce como periodo del
ciclo.
D – Acción Directa
En un control de acción directa, la salida aumenta cuando la temperatura del
proceso es mayor a la temperatura deseada. Este es el tipo de acción que se
necesita en sistemas de enfriamiento, donde la temperatura deseada es menor a
la temperatura ambiente.
Relevador Electromecánico de 1PDT: 5 A @ 250 VCA (FP=1)
Voltaje: 24 VCD @ 15 mA (máx)
20 seg. para salida por relevador (default)
2 seg. para salida por voltaje (default)

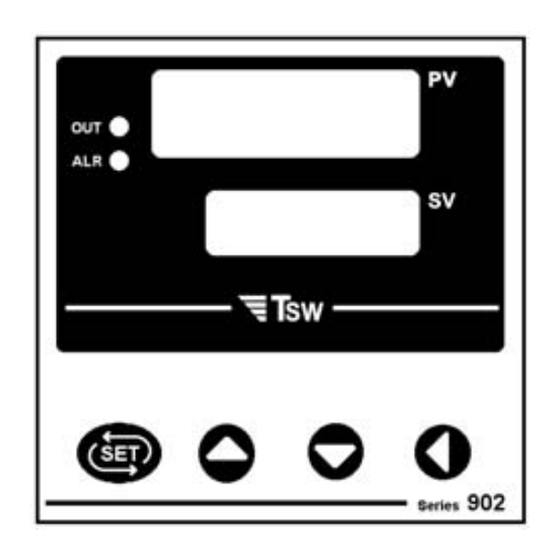

"PV": Indicador rojo, de cuatro dígitos de 15mm de altura
"SV": Indicador verde, de cuatro dígitos de 10mm de altura
"OUT": LED rojo para indicar edo. de la salida de control
"ALR": LED ámbar para indicar edo. de la salida de alarma
