Manual de instrucciones
Radar pedagógico EVOLIS
Altura de instalación: Entre 2,20 y 5 metros (calculado a partir de la parte inferior de la caja).
Desvío: el dispositivo se puede instalar hasta 3 metros desviado de la carretera.
Orientación
El radar pedagógico EVOLIS tiene que ser perpendicular al eje de la
horizontal
carretera. Incluso en caso de desvío, es importante guardar el eje
perpendicular a la carretera para tener un alcance óptimo.

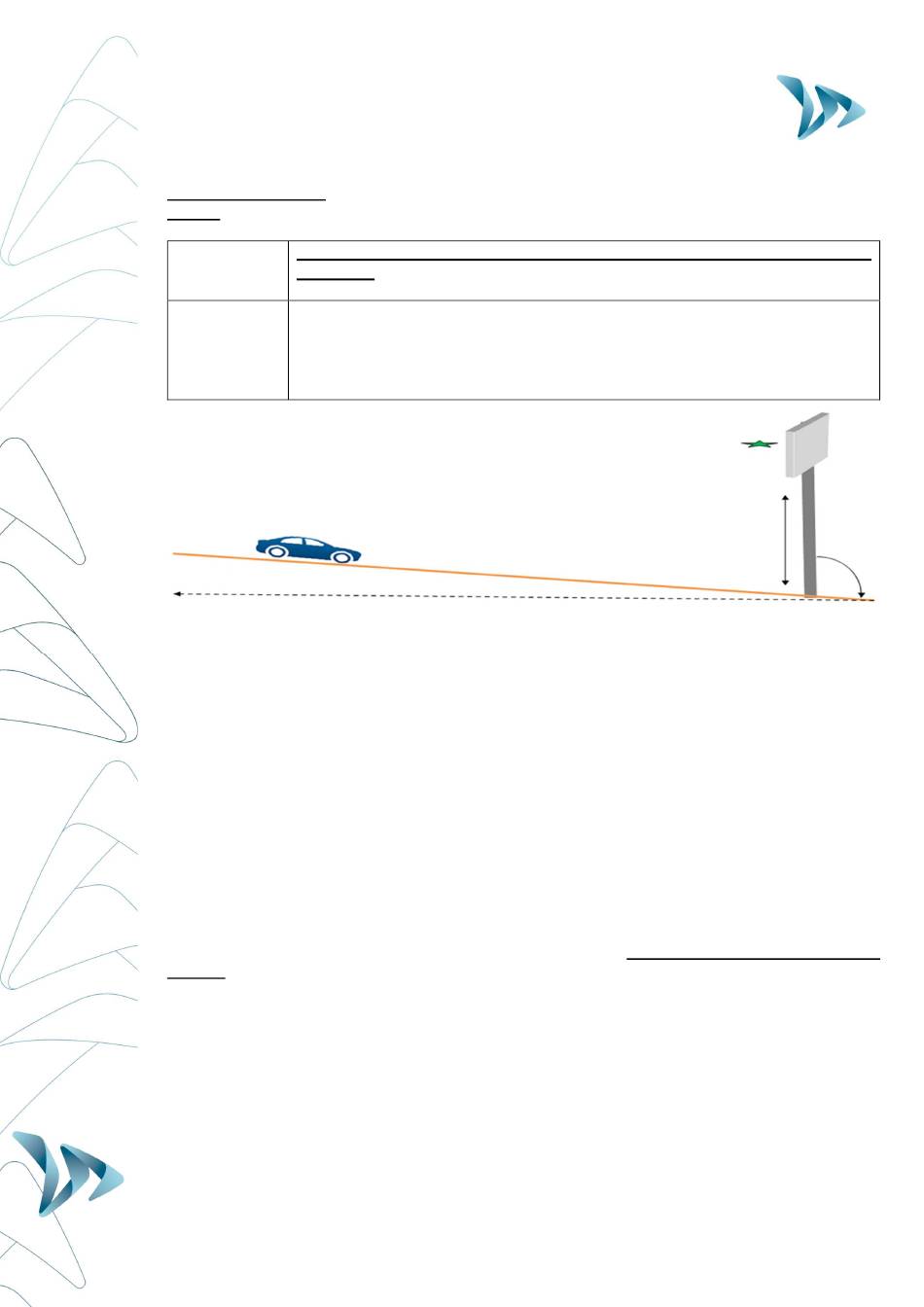

Orientación
La caja debe estar vertical, incluso en caso de diferencia de altura muy
vertical
pronunciada (+/- 5%). En este caso, se puede dar un ángulo similar a la
diferencia de altura para que el radio del radar este en armonía con la
pendiente o la bajada. El ángulo se puede lograr colocando una cuña detrás
de la parte superior o inferior de la barra de fijación.
4.3 M
ONTAJE CON LA BARRA DE FIJACIÓN
Una barra de fijación acompaña el radar. La barra debe fijarse al poste con abrazaderas (no
incluidas), respetando el sentido "TOP" (arriba) y "ELANCITE" (abajo). A continuación
introduzca los ganchos ubicados en la parte trasera del radar en la barra fijada al poste.
Con el fin de asegurar la instalación, se recomienda utilizar una plataforma elevadora durante
la instalación del radar y de sus accesorios.
Recomendamos realizar su instalación de la siguiente manera:
1) Colocar la barra vertical al poste.
2) Colocar el radar vacío sobre la barra vertical.
3) Orientar el radar correctamente y cerrar las abrazaderas con firmeza.
4) Colocar la(s) batería(s) en el radar y/o conectar el radar a la red eléctrica.
Si se utiliza una alimentación con panel solar, es necesario instalar el panel antes de instalar
el radar
(Ver en el manual del panel solar proporcionado con el producto).
Referencia del documento : MIU-5400-A_Evolis Solution ES elancity
Fecha : 03/01/2018
ELAN CITY se reserva todos los derechos sobre la divulgación de este documento.
:
Página 10 / 44
