Montaje y desmontaje

5.4 Montaje mural

Desmontaje
Para desmontar el dispositivo del perfil DIN simétrico, proceda del siguiente modo:
1. Desmonte todos los cables conectados.
2. Retire el bloque de bornes de la alimentación de tensión.

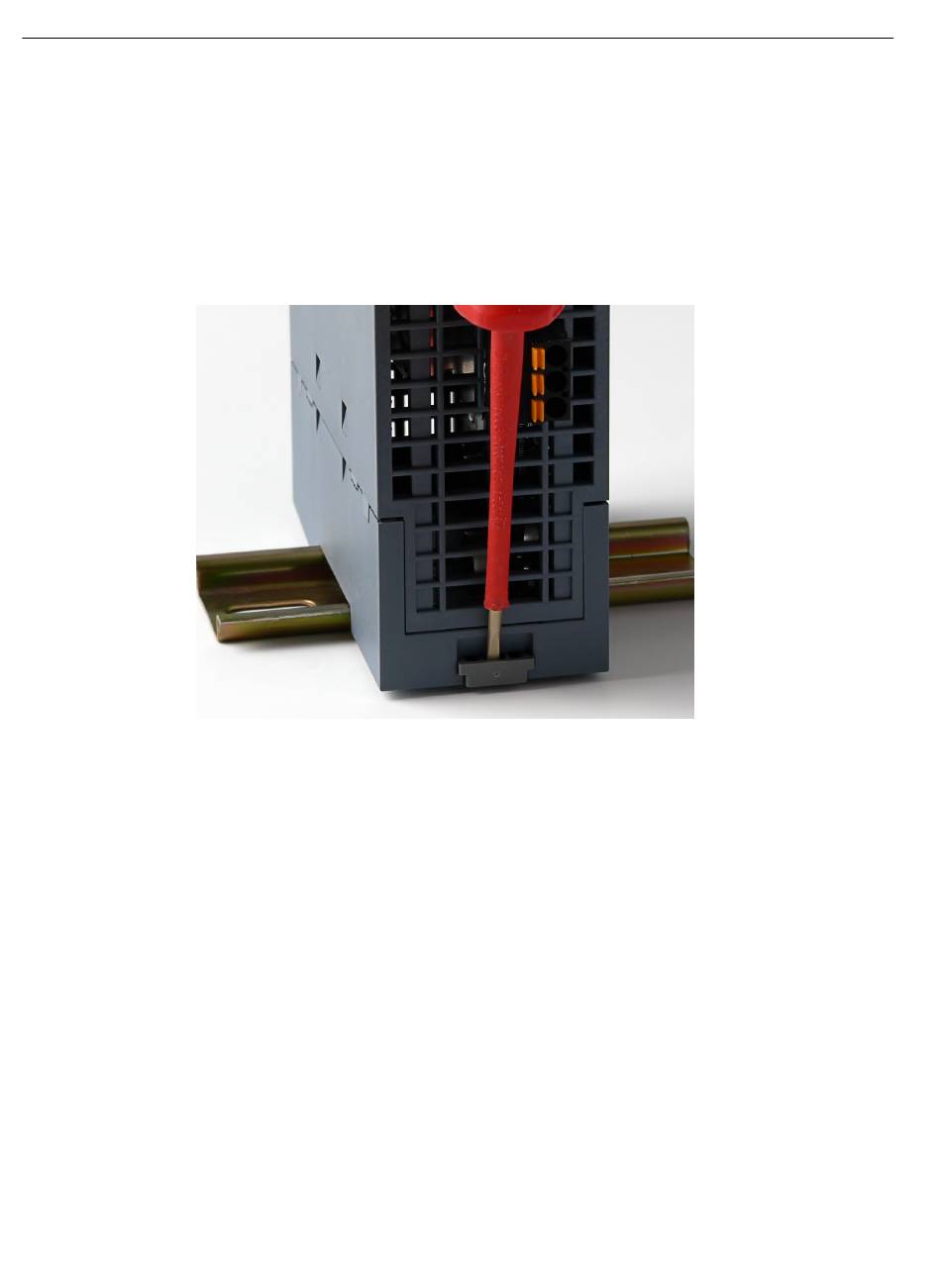

3. Haciendo palanca con un destornillador, extraiga unos 5 mm la pestaña de retención de la
parte inferior del dispositivo.
4. Separe el dispositivo del perfil extrayéndolo hacia arriba.
Figura 5-3
5.4 Montaje mural
Para montar el dispositivo en una pared se necesita lo siguiente:
• 2 tacos para pared, de 6 mm de diámetro y 30 mm de longitud
• 2 arandelas
• 2 tornillos de 3,5 mm de diámetro y 35 mm de longitud
Para montar el dispositivo en una pared, proceda del siguiente modo:
42
Desmontaje de un perfil DIN simétrico (35 mm)
Instrucciones de servicio, 01/2022, A2B00077300-11
SCALANCE XB-000
