H-4118

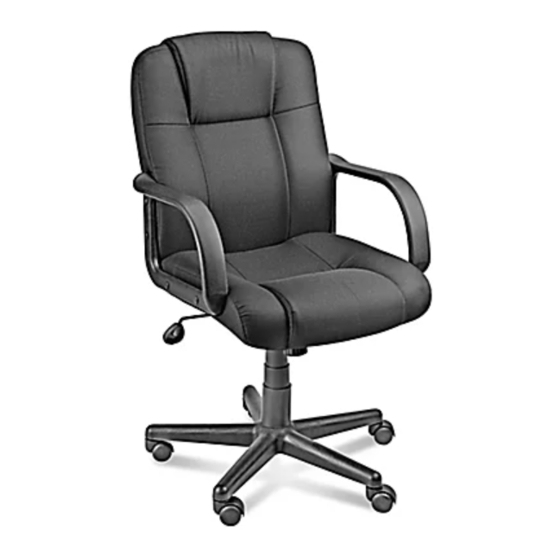

FABRIC MANAGER'S
CHAIR
TOOL INCLUDED
Allen Wrench
Back Cushion x 1
Dust Cover x 1
Figure 1
Dust
Cover
Gas Lift
PAGE 1 OF 9
1-800-295-5510
uline.com
Seat Cushion x 1
Mechanism x 1
ASSEMBLY
PARTS
5-Star Base x 1
Armrest x 2
1.
Insert casters into legs of five-star base. Turn base
upright. Insert gas lift into center of base and place
dust cover over gas lift. (See Figure 1)
Para Español, vea páginas 4-6.
Pour le français, consulter les pages 7-9.
Caster x 5
Gas Lift x 1
Bolt x 12
Plastic Cap x 8
0621 IH-4118

Publicidad

Tabla de contenido
loading

Resumen de contenidos para Uline H-4118

  • Página 1 Para Español, vea páginas 4-6. Pour le français, consulter les pages 7-9. H-4118 1-800-295-5510 uline.com FABRIC MANAGER'S CHAIR TOOL INCLUDED Allen Wrench PARTS 5-Star Base x 1 Caster x 5 Gas Lift x 1 Back Cushion x 1 Seat Cushion x 1...
  • Página 2 ASSEMBLY CONTINUED 2. Align mechanism with holes on bottom of seat Figure 2 Front of Seat cushion with tension knob facing the front of seat. Use four bolts to secure. (See Figure 2) NOTE: Use Allen wrench to tighten all bolts. 3.
  • Página 3 Chair has standard tilt; the seat and back tilt simultaneously at the same ratio. 3. Tilt Tension – To increase tilt tension, turn knob clockwise. To decrease tilt tension, turn knob counterclockwise. 1, 2 1-800-295-5510 uline.com PAGE 3 OF 9 0621 IH-4118...
  • Página 4: Ensamble

    H-4118 800-295-5510 uline.mx SILLA GERENCIAL DE TELA HERRAMIENTA INCLUIDA Llave Allen PARTES 1 Respaldo 1 Asiento 1 Base Estrella 5 Ruedas 1 Pistón de Gas 1 Mecanismo 1 Cubierta para 2 Descansabrazos 12 Pernos 8 Tapas de Polvo Plástico ENSAMBLE Inserte las ruedas en las patas de la base estrella.
  • Página 5: Continuación De Ensamble

    CONTINUACIÓN DE ENSAMBLE 2. Alinee el mecanismo con los orificios en la parte Parte Frontal Diagrama 2 inferior del asiento acojinado con la perilla de del Asiento tensión volteando hacia la parte frontal del asiento. Use cuatro pernos para fijarlos. (Vea Diagrama 2 NOTA: Utilice la llave Allen para apretar todos los pernos.
  • Página 6: Ajustes De La Silla

    Para disminuir la tensión de la inclinación, gire la perilla en el sentido contrario de las manecillas del reloj. 1, 2 800-295-5510 uline.mx PAGE 6 OF 9 0621 IH-4118...
  • Página 7: Instructions D'ASsemblage

    H-4118 1-800-295-5510 uline.ca CHAISE DE DIRECTEUR EN TISSU OUTIL INCLUS Clé Allen PIÈCES Étoile à 5 Dossier x 1 Siège x 1 Roulette x 5 Vérin branches x 1 pneumatique x 1 Mécanisme x 1 Accoudoir x 2 Couvercle Boulon x 12 Capuchon en antipoussière x 1...
  • Página 8 INSTRUCTIONS D'ASSEMBLAGE SUITE 2. Alignez le mécanisme sur les trous situés sous le Avant du Figure 2 siège en orientant la molette de réglage de tension siège vers l'avant du siège. Utilisez quatre boulons pour le fixer en place. (Voir Figure 2) REMARQUE : Utilisez la clé...
  • Página 9: Réglages De La Chaise

    3. Tension d'inclinaison – Pour augmenter la tension d'inclinaison, tournez la molette dans le sens horaire. Pour diminuer la tension d'inclinaison, tournez la molette dans le sens antihoraire. 1, 2 1-800-295-5510 uline.ca PAGE 9 OF 9 0621 IH-4118...
