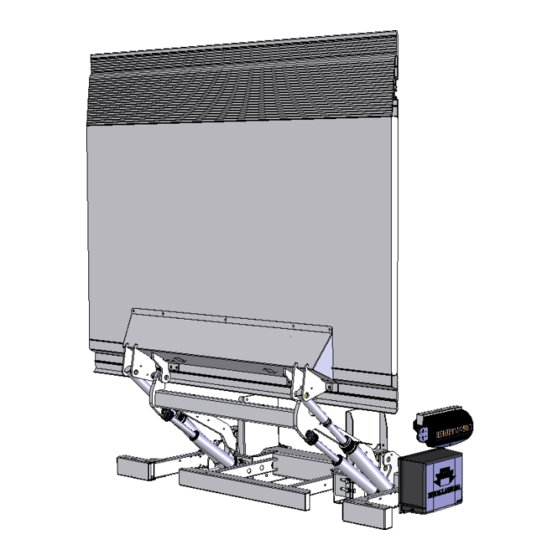

Plataformas verticales DH-L*
MANUAL DE FUNCIONAMIENTO
Fabricante:
DHOLLANDIA N.V.
Zoomstraat 9
9160 LOKEREN (Bélgica)
Tel : +32 (0)9 349 06 92
Fax : +32 (0)9 349 09 77
Correo electrónico : info@dhollandia.be
Página web : www.dhollandia.com
Lea este manual en su totalidad antes de utilizar la plataforma
Guarde este manual en la cabina del vehículo, como referencia para el conductor y el operador de la plataforma
Ref pedido : MD025.ES
Doc : USE_Manual CE de funcionamiento DHL_ES-2020
Rev: 0 Fecha: 1 Enero 2020
