Indicadores luminosos

Indicadores
de la batería
Indicadores de la batería
Los indicadores luminosos de la batería muestran el estado aproximado de la batería. (Consulte la nota
IMPORTANTE a continuación). Los indicadores de la batería y del estado del inversor son
independientes. Pueden acompañarse cada uno dependiendo de las condiciones. Las combinaciones
comunes se indican en la página 12.
 Un indicador verde (FULL [LLENO]) significa que las baterías tienen una carga adecuada en ese momento.
No significa que siempre estén llenas. Puede ir acompañado por un indicador de estado amarillo cuando la
fuente de CA se está cargando.
 Un indicador amarillo (OK) significa que las baterías están ligeramente descargadas.
 Un indicador rojo (LOW [BAJO]) significa que las baterías están muy descargadas y pueden requerir
atención. Puede estar acompañado por un indicador de estado rojo para indicar un error de batería baja.
Color Unidad de 12 Vcc
VERDE 12,5 Vcc o superior
AMARILLO 11,5 a 12,4 Vcc
ROJO 11,4 Vcc o inferior
NOTAS:

Los espacios de la tabla (unidades de mayor voltaje) se deben a la resolución del medidor de CC del inversor.

Estos ajustes del voltaje no son los mismos que el punto de ajuste de voltaje. de corte por batería baja. (Consulte la
página 23.) Los ajustes del indicador de batería no pueden cambiarse.

Los voltajes superiores a los que se muestran en la fila VERDE normalmente indican que las baterías se están cargando.
IMPORTANTE:
Debido a los diferentes estados del sistema, el voltaje de la batería no siempre indica un estado de carga
preciso. Es preciso si las baterías han estado en reposo por varias horas a temperatura ambiente (25 °C o 77 °F, o
según lo especificado por el fabricante de la batería). Si tienen algunas cargas, una fuente de carga, o están a
otra temperatura, su voltaje puede no reflejar su verdadero estado. El FLEXnet CC de OutBack es un monitor de
batería que puede ser añadido al sistema para proporcionar mediciones precisas.
900-0167-09-00 Rev B

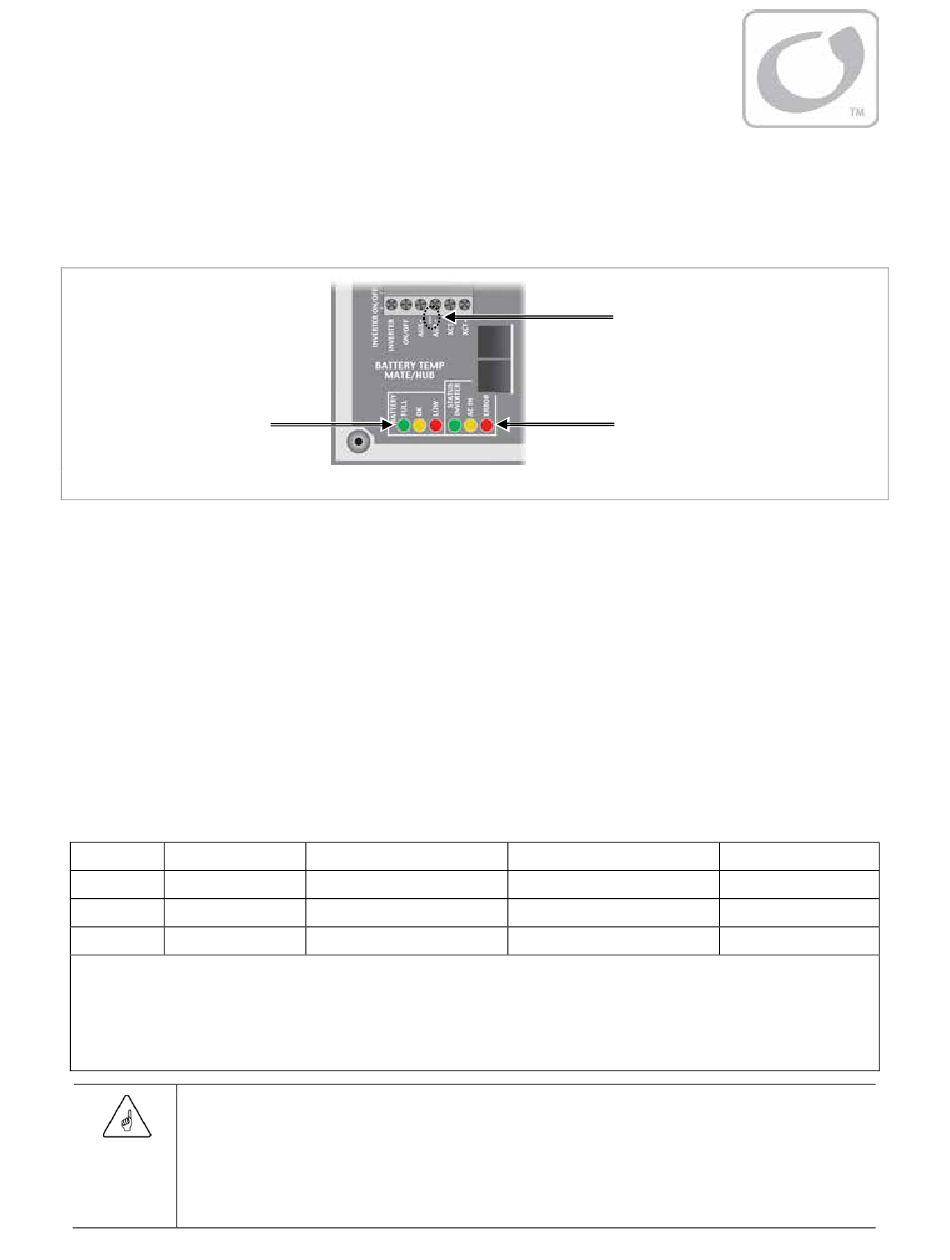

Figura 3

Indicadores luminosos

Tabla 1 Valores del indicador de la batería
Unidad de 24 Vcc, ± 0,2 Vcc
25,0 Vcc o superior
23,0 a 24,8 Vcc
22,8 Vcc o inferior

Funcionamiento

Indicador AUX (consulte la
página 49)
Indicadores de estado
Unidad de 48 Vcc, ± 0,4 Vcc
50,0 Vcc o superior
46,0 a 49,6 Vcc
45,6 Vcc o inferior
Estado de la batería
ACEPTABLE
MARGINAL
BAJO
11
