Hydraulikskema HTF

1. Tank
2. Filter
3. Pumpe
4. Motor
5. Overløbsventil / trykbegrænsningsventil
6. Hydraulisk ledning
HIW / HTF-02 - serie

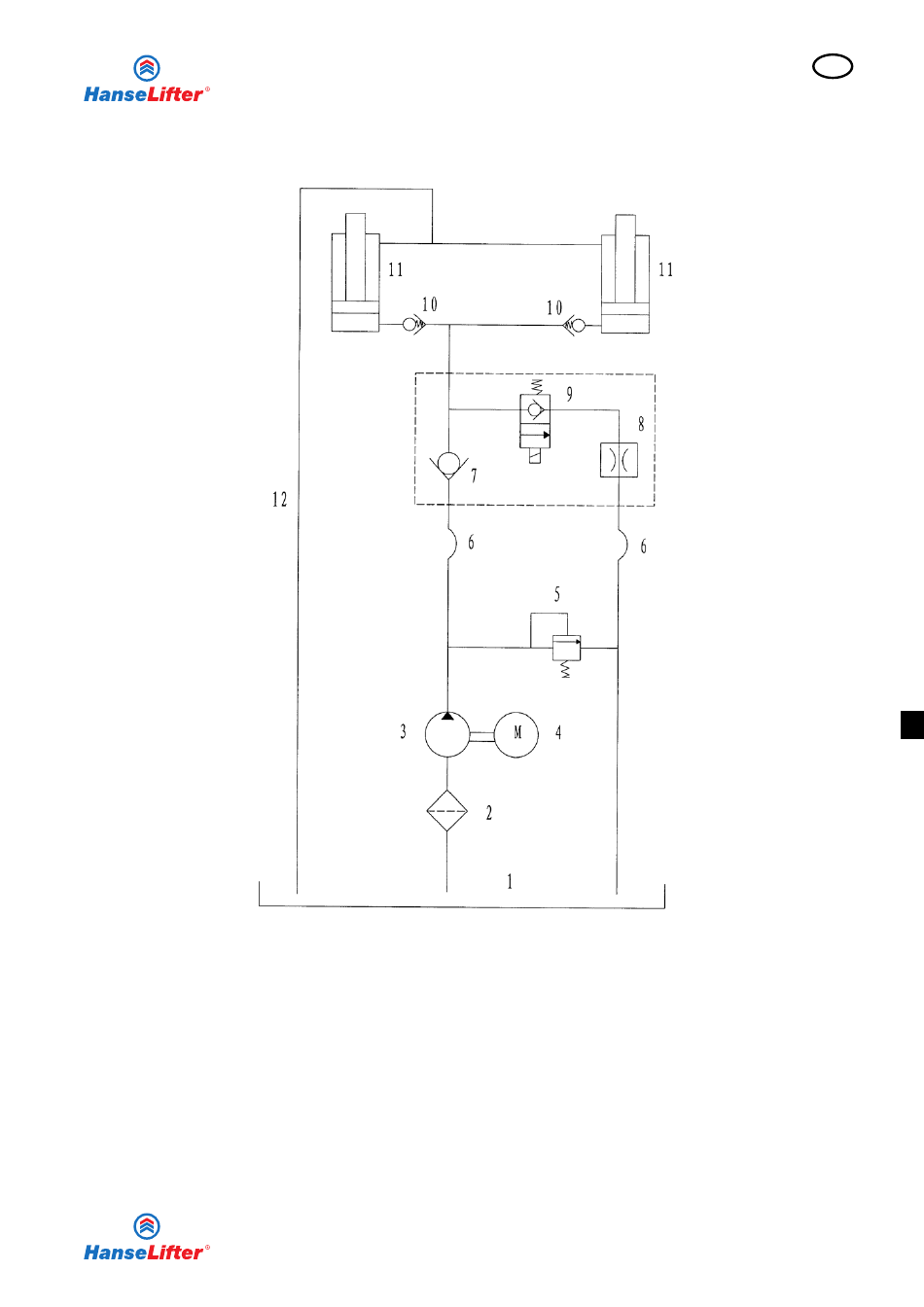

Illustration 12 Hydraulikskema
Tabel 6 Betydningsoversigt hydraulisk skema
Enhver form for kopiering, også i uddrag, er ikke tilladt.
7. Kontraventil
8. Drosselventil
9. Elektromagnetisk ventil
10. Slangebrudssikring
11. Løftecylinder
12. Lækageolieledning
