H-1421, H-1422
H-1456, H-1457

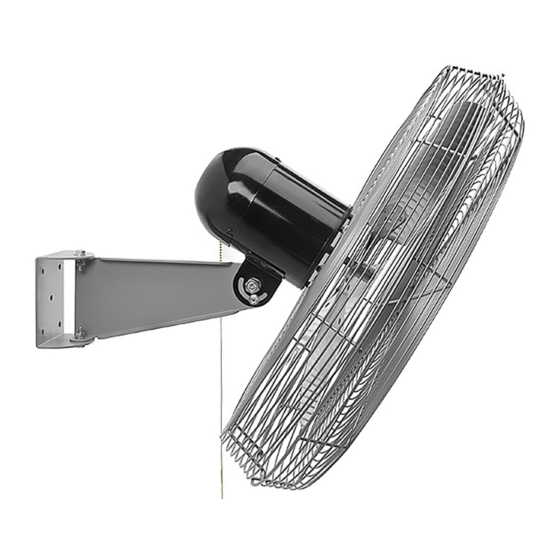

INDUSTRIAL WALL
MOUNT FAN
5/16"-18 x 1"
Hex Screw x 2
Hex Nut x 1
NOTE: Mounting hardware is not included.
1.
Use wall mount bracket as template to mark four
holes on mounting surface.
PAGE 1 OF 6
1-800-295-5510
uline.com
Fan Head x 1
5/16" Flat
5/16" Lock
Washer x 2
Washer x 2
1/2"-13
1/4"-20 x 1"
Hex Nut x 1
INSTALLATION
PARTS
Support Arm x 1
HARDWARE
5/16"
Hex Nut x 2
5/8" Flat
1/4" Lock
Washer x 1
Washer x 1
2. Use appropriate-sized drill bit to drill holes through
marks on mounting surface.
NOTE: It is recommended to use a minimum of
grade 5 fasteners.
Para Español, vea páginas 3-4.
Pour le français, consulter les pages 5-6.
Wall Mount Bracket x 1
1/2"-13 x 1"
1/2" Lock
Hex Bolt x 1
Washer x 1
1/4"-20
Hex Nut x 1
0221 IH-1421
