Manuales relacionados para Jaga BRIZA 12 041
Resumen de contenidos para Jaga BRIZA 12 041

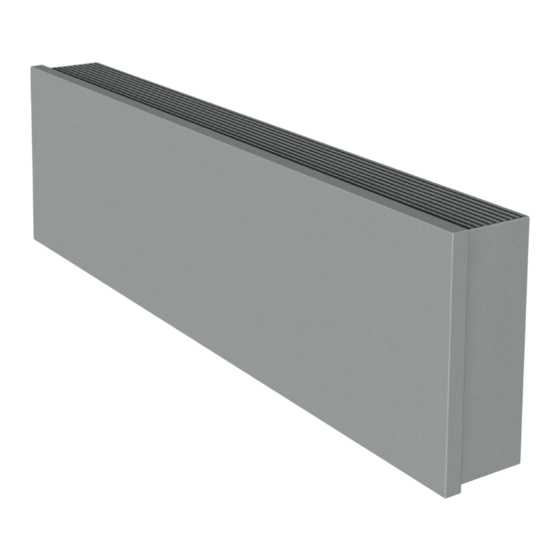

- Página 1 BRIZA 12 CON CARCASA / EMPOTRADO INSTRUCCIONES DE INSTALACIÓN: BRIZA 12 041 - 055 / H038 - H052: PARED Y TECHO...
-
Página 2: Tabla De Contenido
6.2. CONEXIÓN ELÉCTRICA 7.DECLARACIÓN DE CONFORMIDAD 8. GARANTÍA Jaga se reserva el derecho a cambiar las especificaciones de producto en cualquier momento en línea con su política de contínua mejora e innovación. Información importante Lea este manual detenidamente para asegurarse de que el equipo se instala correctamente. -
Página 3: Líneas Generales
Límites de funcionamiento: La instalación que no cumple con los límites de funcionamiento especificados libera a Jaga NV de la descarga de responsabilidades con respecto a los daños a objetos y personas. – temperatura máxima del agua: 90°C –... -
Página 4: Símbolos
Instalación: El equipo debe ser instalado por un instalador certificado, de acuerdo con este manual y la legislación nacional. y las regulaciones locales de construcción y seguridad. Una instalación incorrecta puede provocar fallos en el producto, reducir el rendimiento, las vibraciones o un mayor nivel de ruido. –... -
Página 5: Partes
3. PARTES . MODELO MONTAJE TECHO Intercambiador Low H2O hidrofílico carcasa conexión hidráulica (3/4”) con purgador Rejilla de salida dinámica Bandeja condensados valvulas techo (Opcional para montaje techo) Colector de condensación (Modelo montaje techo) Conexión eléctrica La dirección del flujo de aire está determinada por la forma de las aletas de la rejilla. -
Página 6: Datos Tecnicos
4. DATOS TÉCNICOS DIMENSIONES MODELO MONTAJE PARED Instalación montaje empotrado pared: Briza 038 / Briza 052 ø * Bandeja de drenaje de condensados: De serie para el modelo de pared / Opcional para la instalación en el techo Sujeta la conexión Instalación montaje pared con carcasa: Briza 041 / Briza 055 hidráulica durante la instalación... -
Página 7: Dimensiones Modelo De Techo
min. min. DIMENSIONES MODELO MONTAJE TECHO Instalación empotrado en techo: Briza 038 / Briza 052 Instalación montaje en techo con carcasa: Briza 041 / Briza 055 min. min. MODELO EMPOTRADO TECHO CON PIEZA ANGULO DE SALIDA DE AIRE... -
Página 8: Limites De Funcionamiento
5. LÍMITES DE FUNCIONAMIENTO Si el equipo se llena de agua fría, la condensación que se forma en el serpentín se descargará a través de la conexión de drenaje de condensados. Si la temperatura del agua de refrigeración es muy baja o la humedad del aire es muy alta, podría formarse condensación en otros componentes que no sean el intercambiador. -
Página 9: Instalación
INSTALACIÓN Quitar la rejilla Solo para la instalación en techo desatornillar la sujeción de la rejilla extraer la rejilla fuera de la carcasa Retirar los tornillos de la parte superior e inferior de la unidad La carcasa puede retirarse ahora en su totalidad El resto de la instalación técnica es idéntica para las unidades empotradas y de superficie de Briza. -
Página 10: Conexión Hidráulica
CONEXIÓN HIDRÁULICA Conecta el equipo al sistema hidráulico utilizando las conexiones de entrada / salida especificadas. Asegúrate de que las conexiones sean herméticas, utiliza un sellador para ello. El intercambiador está equipado con un purgador. Modelo montado en pared Modelo montado en techo Instala el desagüe de condensados. -
Página 11: Conexión Eléctrica
CONEXIÓN ELÉCTRICA – El cableado eléctrico no conforme, libera a Jaga de cualquier responsibilidad con respecto a daños o lesiones. – Asegúrate de que la tensión y la frecuencia de la red eléctrica coincidan con los datos de la placa del equipo. -
Página 12: Declaración De Conformidad
Solo para la instalación en el techo: Desliza las placas de sujeción hacia el interior de la rejilla y ancla el protector de rejilla. DECLARACIÓN DE CONFORMIDAD DECLARATION OF CONFORMITY JAGA N.V. - Verbindingslaan 16 - B 3590, declares under its sole responsibility that the CEO JAGA N.V. BRIZA 12, BRIZA 22... -
Página 13: Garantía
2. La garantía sólo se aplica a los equipos y a las piezas de recambio. Jaga puede elegir entre la reparación y la sustitución del equipo o de las piezas de repuesto. En caso de modificación del modelo, Jaga está... - Página 14 NOTAS...
- Página 15 Conves Termic Jaga España Tel. 966 830 303 proyectos@conves.es - www.jaga.info 27200.23700032 - enero 2021 - Jaga N.V. - V_06...
