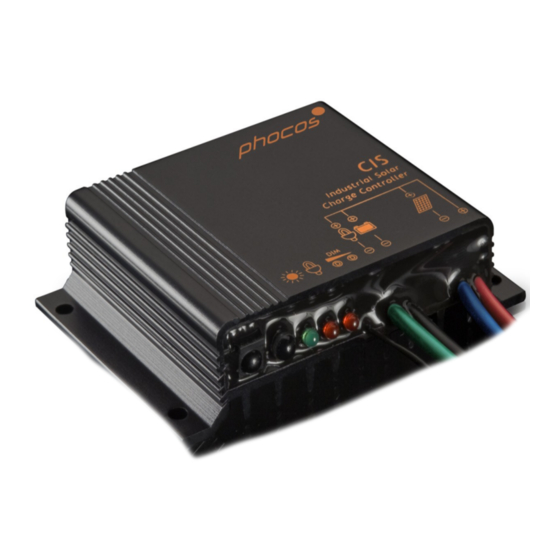

Phocos CIS Manual De Instrucciones
Ocultar thumbs
Ver también para CIS:
- Manual de instrucciones (73 páginas) ,
- Manual de instrucciones (62 páginas)
Publicidad
Idiomas disponibles
Idiomas disponibles
Enlaces rápidos
Publicidad
Manuales relacionados para Phocos CIS
Resumen de contenidos para Phocos CIS
- Página 1 Phocos CIS 用户说明书 ：...
- Página 2 用户说明书...
- Página 3 ...
- Página 5 ...
- Página 8 ...
- Página 12 ISO9001...
- Página 13 ...
- Página 15 ...
- Página 18 ...
- Página 22 ISO9001 RoHS...
- Página 23 ...
- Página 25 ...
- Página 28 ...
- Página 32 ISO9001 RoHS...
- Página 33 ...
- Página 35 ...
- Página 38 ...
- Página 42 ISO9001 RoHS...
- Página 43 ...
- Página 45 ...
- Página 48 ...
- Página 52 ISO9001 RoHS...
- Página 53 在使用本产品前，请仔细阅读本手册。新一代的 CIS 控制器，是一款根据最新技术标准开 发的，代表最新工业水平的产品。此产品拥有许多卓越的特征： 防护等级：IP68，在 1.5 m 水深承受 72 小时不损坏。 双负载控制。 控制器本身无任何按键，通过遥控器（CU）设置。 外置温度补偿传感器，测量环境温度更准确。 先进的可编程功能，可灵活定时夜间照明时间。 三阶段充电控制(强充，均衡充，浮充)。 12/24 V 系统电压自动识别。...
- Página 54 接线和接地...
- Página 55 按照图中数字标出的连线顺序把控制器连接到您的太阳能系统中。 为了避免电缆上的电压，请首先连接控制器端，然后是蓄电池、太阳能电池板和负载。 推荐线径: CIS05: 1.5 mm ; CIS10: 2.5 mm ; CIS20: 4 mm 。 确保蓄电池和控制器之间的电缆长度尽可能短，防止电缆上压降过高引起的控制器误判。 控制器为共正极设计。因此如果系统需要接地，只允许正极接地。 路灯功能 CIS 控制器具有先进的路灯控制功能。负载点亮的时间和方式都可以根据客户需要灵活的编 程。可对两个负载独立编程，互不影响。 有 3 种模式可供选择：通用控制器、黄昏到清晨和夜晚/清晨两段式模式。...
- Página 56 “午夜点”的确定，控制器会根据实际的黄昏与清晨的持续时间，自动识别中间点，也就 是控制器认为的午夜点，不需要用户设定真正的时间。控制器自动确认准确的午夜点需要 几天时间的运行。这种方式可能在某些时候不是太准确，但是可以避免用户在不同的季节 对时钟进行校核。控制器确定的午夜点与实际时间的午夜是不相同的。 控制器通过测量太阳能电池的开路电压，识别白天和黑夜。根据所处不同地区和不同太阳 能电池板，用户可以自行设置不同的光控点电压（白天和黑夜的临界电压）。 安全特性 太阳能端 蓄电池端 负载端 极性反接 保护（1） 保护（1） 保护（2） 短路 保护 保护（3） 立即切断 过流 延时切断 反向充电电流 保护 最高 55 V 最高 40 V 大于 15.5 V/31 V 切断 过压 欠压 切断负载 当温度过高时，控制器会用 PWM 方式限制充电电流；如果温度达到一 过温 定的高度，控制器会切断负载。...
- Página 57 蓄 电 池 电 压 (LVD) 控 制 ： 切 断 负 载 电 压 固 定 值 ， 11.0/22.0 V 至 11.9/23.8 V 。 (精度 0.1 V). 注释：斜线前后的数值分别代表在 12 V 和 24 V 系统中的电压值。 测试功能 在遥控器（CU）上，有一测试按键（Test）。按此按键可将控制器的负载端打开 2 分钟。 在白天，CIS 的测试功能可以帮助用判断系统安装是否正确，也可以帮助排除故障。 如果按编程按钮打开负载后，导致系统进入 LVD（放电保护）状态，负载会自动关闭。当 系统处于 LVD 状态时，测试功能不可用。...
- Página 58 显示和报警功能 LED 灯 状态 功能 点亮 蓄电池连接到控制器上，时间为夜晚 闪烁 蓄电池连接到控制器上，时间为白天 关闭 没有连接蓄电池 负载 1 低压切断或高压保护 点亮 负载 1 过流 闪烁 负载 1 正常 关闭 负载 2 低压切断或高压保护 点亮 负载 2 过流 闪烁 负载 2 正常 关闭 所有 LED 灯 循环点亮 编程中...
- Página 59 出厂设置 CIS 控制器是通过遥控器（CU）进行设置的，详细的设置信息请见 CU 说明书。 出厂设置 负载控制方式 通用控制器 SOC4 低压保护方式 蓄电池类型 胶体蓄电池 免责声明 生产商不承担，由于违反本手册建议或提及的规范，以及忽视蓄电池生产商的建议而造成 的任何损失。如果有由非指定人员提供维护服务、不正常使用、错误安装或者错误的系统 设计情况出现，生产商不承担任何责任。...
- Página 60 技术参数 12/24 V，自动识别 额定电压 14.4/28.8 V (25°C),持续 2 小时 强冲电压 14.8/29.6 V (25 °C),持续 2 小时 均衡充电压 13.8/27.6 V (25 °C) 浮充电压 11.00-12.02 V/22.00-24.04 V 电量控制 低压切断电压 11.0-12.0 V/22.0-24.0 V 电压控制 12.8 / 25.6 V 负载再连接电压 0-15 小时 / 0-14 小时 夜晚/凌晨运行时间...
- Página 61 -40 到 + 60 °C 工作温度范围** 4000 m/IP 68 （1.5 m，72 h） 海拔高度/防护等级 ** ： 在 60°C 时，只能在太阳能端或负载端一端满载运行 。 如有更改，恕不另行通知。版本: 20101108 ISO9001 在以下国家生产： RoHS 德国 -中国 - 玻利维亚- 印度 Phocos AG - Germany www.phocos.com...
