Resumen de contenidos para jcm-tech HONOADOOR433
- Página 1 HONOADOOR433 Manual de Usuario...
-
Página 2: Tabla De Contenido
Índice Instrucciones importantes de seguridad Uso del equipo Introducción Descripción general Prestaciones Instalación Conexión Configuración Conectar a Internet Configuración con cloudAssistant Alta de equipo Alta de grupos y usuarios Configurar relés y asignación de horarios tráfico Configurar horarios de grupos Configurar Mi cuenta Eventos Modo de funcionamiento... -
Página 3: Instrucciones Importantes De Seguridad
Instrucciones importantes de seguridad Desconectar la fuente de corriente antes de proceder a la instalación o reparación del equipo. En cumplimiento de la directiva europea de baja tensión, le informamos de los siguientes requisitos: •Desconectar la alimentación antes de efectuar cualquier manipulación en el equipo. •Para equipos conectados permanentemente deberá... -
Página 4: Introducción

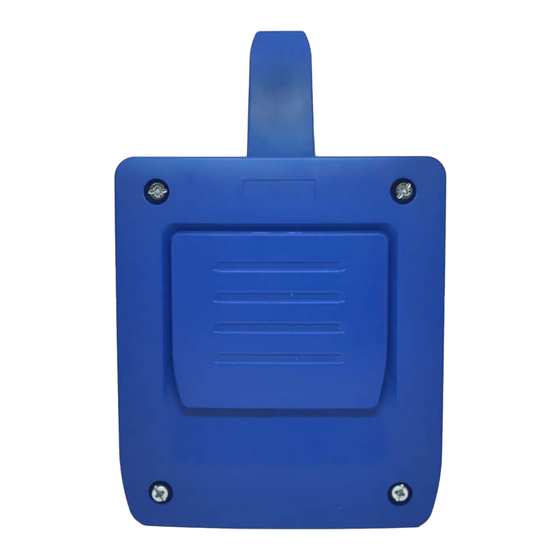

Introducción Descripción general HONOADOOR433 es un receptor MOTION y Bluetooth conectado con información del estado de la puerta y activación remota en tiempo real. Ahorra en desplazamientos y asegura tu instalación. Abre la puerta con el móvil gracias a la APP HONOA o con el mando. -
Página 5: Prestaciones
Prestaciones Alimentación: El equipo se alimenta a una tensión de línea de 110Vac a 230Vac. Fusible de protección de 500mA. Salida Relés: El equipo dispone de 2 salidas de Relé configurables, contacto abierto o cerrado. Estas salidas pueden ser pro- gramadas para ser activadas con los diferentes canales de los emisores desde el cloudAssistant. - Página 6 jcmtechnologies...
-
Página 7: Instalación
Instalación Fijar la parte posterior de la caja en la pared utilizando los tacos y tornillos suministrados. Conectar el equipo. Fijar el frontal del receptor a la parte posterior con los tornillos suministrados para ello. Conexión ENTRADA ALIMENTACIÓN. Alimentación a 230Vac. R1: RELÉ... -
Página 8: Configuración
Configuración Conectar a Internet El equipo debe estar conectado a Internet para poder ser configurado, pero no requiere de conexión para funcionar. Si el equipo viene con una SIM suministrada omitir este apartado y saltar al siguiente (Configuración con clou- dAssistant). -
Página 9: Configuración Con Cloudassistant
Configuración con cloudAssistant Alta de equipo Una vez el equipo tiene conexión a Internet se puede configurar: Entrar en cloudAssistant: https://cloudassistantv4.jcm-tech.com/login e iniciar sesión. Añadir instalación (botón naranja situado en la esquina inferior derecha). Rellenar los campos. Guardar. El nombre de la instalación y de la ciudad se mostrarán en la APP HONOA:... - Página 10 Equipos -> Añadir equipo (botón naranja situado en la esquina inferior derecha). Introducir un nombre para el equipo y seleccionar HONOADOOR. Guardar. El nombre del equipo se mostrará en la APP HONOA: jcmtechnologies...
- Página 11 Entrar la Clave de activación (se encuentra en el interior del dispositivo). Seleccionar el Identificador de zona horaria correspondiente y asignar nombres y modos de trabajo a las entradas. Guardar. Los nombres asignados a las entradas son los mismos que aparecen en "Estado remoto" (ver: Modo de funcionamiento). La Clave de activación y el identificador horario son los únicos campos obligatorios para poder dar altas de usuarios.
-
Página 12: Alta De Grupos Y Usuarios
Alta de grupos y usuarios Grupos -> Añadir (botón naranja situado en la esquina inferior derecha). Introducir Nombre y Descripción. Guardar. jcmtechnologies... - Página 13 Activar los relés mediante selección de cualquiera de los canales. HONOA activa relés. Atrás. En caso de tratarse de un grupo con equipos trabajando con emisores, los canales seleccionados corresponden al funcionamiento que tendrá el emisor. En la pantalla del grupo: Alta de código para añadir emisores. jcmtechnologies...
-
Página 14: Guardar Configuración
Manual para añadir uno a uno, Secuencial para añadir una serie de emisores. Rellenar los campos correctamente, intro- ducir correctamente el número de serie. Aceptar. Este equipo no trabaja con códigos de reservas ni permite sustituciones. Toda gestión de emisores se realiza directamente sobre la memoria del equipo mediante el botón Guardar configuración En la pantalla del grupo: Añadir usuario para añadir usuarios HONOA. -
Página 15: Configurar Relés Y Asignación De Horarios Tráfico
Rellenar los campos con la información del usuario. Aceptar. Los distintos usuarios deben proporcionar el correo elec- trónico con el que tienen su cuenta de Honoa. Cuando se da de alta a un usuario en cloudAssistant, automáticamente éste tendrá acceso a la ins- talación con la aplicación Honoa. -
Página 16: Configurar Horarios De Grupos
•Relé X: asignar nombre al relé •Selector: habilitar / deshabilitar relé •Tipo de relé X: Normalmente abierto / Normalmente cerrado •Horario de puerta abierta: El relé se activará automáticamente, según el horario semanal asignado. Sin horario asignado el relé funcionará normalmente •Horario de puerta abierta personalizado: El tiempo de activación pasará... - Página 17 Los usuarios del grupo sólo podrán activar el relé cuando se encuentren dentro del horario asignado. Si no hay ningún horario asignado se podrá activar siempre. Para el funcionamiento del horario es necesario tener el equipo conectado a Internet. Cada vez que se modifique algún parámetro del equipo se debe guardar la configuración.
-
Página 18: Configurar Mi Cuenta
Configurar Mi cuenta Los usuarios HONOA podrán ver tu información de contacto al clicar sobre el logo que aparece abajo a la izquierda del equipo en la aplicación HONOA. La información de contacto, menos el correo electrónico, se puede cambiar en la pantalla "Datos usuario" de "Mi cuenta". El logo se puede cambiar en la pantalla "Personalización web"... -
Página 19: Eventos
Eventos HONOADOOR es un equipo que dispone de histórico de eventos. Para verlos, en cloudAssistant ir a la pantalla "Eventos" del equipo. Cuando HONOADOOR no tiene conexión a Internet el equipo sigue funcionando, pero sin enviar les eventos en tiempo real, en este caso los eventos quedan almacenados localmente en el equipo. -
Página 20: Modo De Funcionamiento
Modo de funcionamiento Control remoto desde cloudAssistant Para controlar el equipo remotamente es necesario tenerlo conectado a Internet: •Ir a "Instalaciones" -> "Nombre instalación" -> "Equipos"-> Seleccionar "Estado remoto"(botón con la puerta). Podemos visualizar el estado de las entradas y activar remotamente los relés del equipo. También dispone de la información del equipo (Versiones del equipo, niveles de conexión...). -
Página 21: Anti-Passback
Anti-Passback HONOADOOR puede funcionar con Anti-Passback. El Anti-Passback permite llevar un control de paso, impide que un usuario pueda efectuar dos accesos consecutivos en un mismo sentido. El usuario debe efectuar el acceso una vez en cada sentido (entrada y salida). Para validar el acceso de entrada es necesario que el usuario esté... - Página 22 Configuración en cloudAssistant El Anti-timeback es un Anti-Passback temporizado, permite el acceso dos veces consecutivas en un mismo sentido pasado el tiempo seleccionado. Por defecto a 0 (sin Anti-timeback). jcmtechnologies...
-
Página 23: Verificación
Verificación Indicadores LED FIJO PARPADEANDO LED de LED de Estado estado LED de red internet Acción Apagado Sin Firmware Contacte JCM Iniciando ESPERE Configure WIFI via WPS o WEB Configurando WIFI/GSM interna temporal Tiempo espera config Reinicie dispositivo WIFI/GSM Conectando WIFI/GSM ESPERE Error WIFI/GSM Error contrasña WIFI/GSM... -
Página 24: Resolución De Problemas
Tipo red WIFI/BLE Datos reglamentarios Declaración de conformidad UE La empresa JCM TECHNOLOGIES, S.A. declara que el producto HONOADOOR433 cumple con los requisitos esenciales de la Directiva RED 2014/53/UE y de la Directiva RoHS 2011/65/UE. Ver página web https://www.jcm-tech.com/es/declaraciones/ JCM TECHNOLOGIES, SA...
