Lea y comprenda toda la literatura incluida antes de su

uso. Si no lee los manuales, podría sufrir lesiones

graves.

Nota: Este producto cumple con los estándares CAN ICES-2/NMB-2.

X7503350605

Manual del

operador

CS-4510

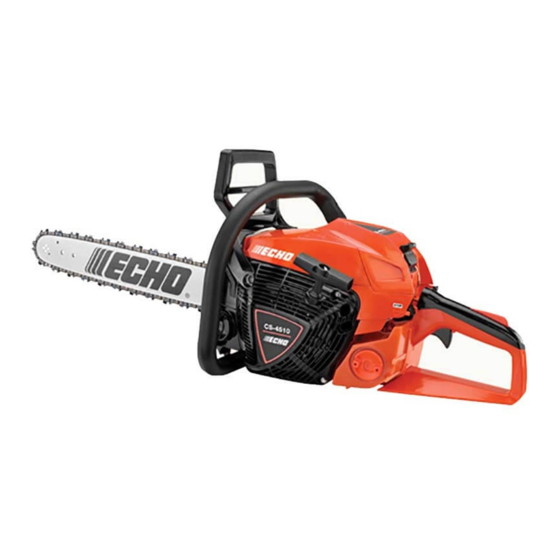

Motosierra

Tabla de Contenido

Tabla de contenido

Resumen de contenidos para Echo CS-4510

Página 1 Estado de California. Lea y comprenda toda la literatura incluida antes de su uso. Si no lee los manuales, podría sufrir lesiones graves. Nota: Este producto cumple con los estándares CAN ICES-2/NMB-2. X7503350605 © 10/2020 ECHO Incorporated...
Página 2: Tabla De Contenido
TABLA DE MATERIAS Introducción........................ 3 Información de servicio ....................3 Número de serie/piezas ..................3 Servicio ......................4 Asistencia para productos del consumidor de ECHO ........4 Registro de producto..................4 Literatura adicional..................... 4 Lista Del Embalaje ..................... 5 Seguridad ........................5 Reglas para la operación segura ...............
Página 3: Introducción
INFORMACIÓN DE SERVICIO Número de serie/piezas Las piezas ECHO legítimas y los conjuntos y kits de mantenimiento para los productos ECHO sólo están disponibles en un distribuidor autorizado ECHO. Cuando necesite comprar piezas, siempre tenga a mano el número de modelo y de serie de la unidad.
Página 4: Servicio
Servicio Durante el período de garantía, el servicio de este producto lo debe realizar un distribuidor de servicio autorizado por ECHO. Para conocer el nombre y el domicilio del distribuidor de servicio autorizado ECHO más cercano, pregunte a su revendedor o llame al: 1-800-432-ECHO (3246). La información del distribuidor también está...
Página 5: Lista Del Embalaje
CS-4510 LISTA DEL EMBALAJE LISTA DEL EMBALAJE El producto ECHO que ha comprado se ha montado en fábrica para su conveniencia. Debido a restricciones de empacado, un poco de montaje tal vez sea necesario. Después de abrir la caja de cartón, compruebe si está dañada. Notifique inmediatamente a la tienda o distribuidor ECHO en caso de que haya piezas dañadas o que falten.
Página 6 No trate de alcanzar mas alia de lo que es posible alcanzar ni corte mas arriba de la altura del hombro. Siga las instrucciones del fabricante para la afiladura y el mantenimiento de la sierra de cadena. X7503350605 © 10/2020 ECHO Incorporated...
Página 7: Uso Correcto Del Freno De La Cadena
Desenganche inmediatamente el gatillo de la aceleración. No permita que la sierra se incline hacia adelanie, para evitar dano a la cadena. Si la cadena no se detiene inmediatamente, devuelva la sierra a su distribuidor autorizado, para que sea reparada. X7503350605 © 10/2020 ECHO Incorporated...
Página 9: Otras Precauciones De Seguridad
Mantenga todas las partes de su cuerpo lejos de la sierra de cadena cuando el motor está funcionando. Antes de hacer arrancar el motor, asegúrese que la cadena de la sierra no esté en contacto con ninguna cosa. X7503350605 © 10/2020 ECHO Incorporated...
Página 10 21. Al talar, mantenga al menos 2 longitudes de árbol entre usted y sus compañeros de trabajo. 22. Siga las instrucciones del manual del operador para arrancar la motosierra. 23. Nunca ajuste la barra guía o la cadena de la sierra cuando el motor esté funcionando. X7503350605 © 10/2020 ECHO Incorporated...
Página 11 NO arranque ni opere la unidad a menos que todos los ◆ protectores y cubiertas estén debidamente ensambladas en la unidad. X7503350605 © 10/2020 ECHO Incorporated...
Página 12 Si se detectan daños o fugas, no use la unidad, de lo contrario pueden producirse lesiones personales graves o daños a los bienes. Hágala reparar por un concesionario autorizado de servicio antes de utilizarla. X7503350605 © 10/2020 ECHO Incorporated...
Página 13: Condición Personal Y Equipos De Seguridad
ANSI Z87.1 o CE. Para mayor seguridad, puede llevar puesta una careta de ◆ protección facial sobre las gafas de seguridad para protegerse de las ramas cortantes o los escombros volantes. X7503350605 © 10/2020 ECHO Incorporated...
Página 14: Protección Auditiva
Protección auditiva ECHO recomienda utilizar protección personal cada vez que utilice la unidad. Protección respiratoria Los operarios que son sensibles al polvo o agentes alérgenos comúnmente presentes en el aire, pueden necesitar una máscara de protección contra el...
Página 15 En ausencia de la mencionada información, ECHO no recomienda el uso de sus productos a ninguna persona que tenga un marcapasos. Funcionamiento prolongado / condiciones extremas La exposición prolongada al frío o la vibración puede ocasionar...
Página 16: Lesiones Por Esfuerzo Repetitivo
• Si siente hormigueo, entumecimiento o dolor en los dedos, las manos, las muñecas o los brazos, inmediatamente detenga el equipo eléctrico y consulte al médico. Lo antes que se diagnostique RSI/CTS, es más probable que se evite un daño permanente en los nervios o los músculos. X7503350605 © 10/2020 ECHO Incorporated...
Página 17: Símbolos Internacionales
Máximo valor de El contacto de la contragolpe medido extremidad de la barra sin freno de cadena, de la guia con cualquier para combinaciones objeto debe ser evitado de barras y cadenas aprobadas X7503350605 © 10/2020 ECHO Incorporated...
Página 18 “arranque en frio” posición (Estrangulador Cierre) Bomba de purga Control del estrangulador "marcha" posición (Estrangulador Abierto DETENER / Dispositivo de Interruptor de parada descompresión momentáneo Nota: No todos los símbolos aparecerán en su unidad. X7503350605 © 10/2020 ECHO Incorporated...
Página 19: Información Importante Y Símbolos De Seguridad Del Manual
El símbolo de alerta de seguridad acompañado por la palabra "PRECAUCIÓN" destaca un acto o condición que PODRÍA llevar a que se produzcan lesiones personales menores o moderadas si no se evita. X7503350605 © 10/2020 ECHO Incorporated...
Página 20: Símbolo De Círculo Y Barra Oblicua
Nota: Este mensaje adjunto proporciona sugerencias para el uso, cuidado y mantenimiento de la unidad. SÍMBOLO DE CÍRCULO Y BARRA OBLICUA Este símbolo significa que la acción específica que se muestra está prohibida. Ignorar estas prohibiciones puede ocasionar lesiones graves o mortales. X7503350605 © 10/2020 ECHO Incorporated...
Página 21: Control De Emisiones (Escape / Evaporativo)
Mantenimiento de este manual. X7503350605 © 10/2020 ECHO Incorporated...
Página 22: Descripción
Localice estas calcomanías de seguridad en su unidad. Asegúrese de que las calcomanías sean legibles y de que entienda y siga las instrucciones de las mismas. Si no se puede leer una calcomanía, se puede pedir otra nueva a su distribuidor ECHO. X505010090 X505010090 El manual muestra otras combinaciones.
Página 23 • Freno de cadena - Detiene la cadena de la sierra. • Piñón - Unidades cadena de la sierra. • Embrague - Activa piñón de arrastre cuando las rpm del motor es lo suficientemente rápido como para proporcionar la energía necesaria para el corte. X7503350605 © 10/2020 ECHO Incorporated...
Página 24: Preparación Para El Uso
(C) de la barra de guía. IMPORTANTE: La hendidura Kick Guard opcional (D) debe encajar en el hueco en la barra de guía (E). Apriete la tuerca (F) y el perno (A). X7503350605 © 10/2020 ECHO Incorporated...
Página 25 (F) para facilitar la instalación de la cadena de sierra. Instale la cadena sobre el embrague y alrededor de piñón y la barra de guia con los cortadores de la barra de guía ir adelante. X7503350605 © 10/2020 ECHO Incorporated...
Página 26 Siempre revise la cadena del freno funcionarse después de reemplazar el protector. No use la sierra di la cadena del freno no funciona propiadamente. X7503350605 © 10/2020 ECHO Incorporated...
Página 27 Tire de la cadena de la sierra con la mano alrededor de la barra de guía. Reduzca la tensión de la cadena, si percibe lugares apretados. X7503350605 © 10/2020 ECHO Incorporated...
Página 28: Operación
15% de MTBE (eter metil terbutílico). La gasolina que contiene metanol (alcohol de madera) NO está aprobada. Se recomienda el uso del combustible marca ECHO para extender la vida de todos los motores refrigerados por aire de 2 tiempos y motores híbridos de 2/4 tiempos.
Página 29 ISO-L-EGD (ISO/CD 13738) y JASO FD tal es el caso de los acietes para motores de dos tiempos de marca ECHO. Los aceites para motores de 2 tiempos de la marca ECHO cumplen con estos estándares. Los problemas en el motor debido a una lubricación inadecuada causada por no utilizar un aceite...
Página 30 Los vapores encendidos por una fuente de encendido pueden regresar al contenedor de combustible, y resultar en una explosión, incendio, lesiones graves o fatales, y amplios daños a los bienes. X7503350605 © 10/2020 ECHO Incorporated...
Página 31 Almacene en un edificio bien ventilado y no ocupado, alejado de chispas y llamas. El combustible almacenado de dos tiempos puede separarse. SIEMPRE agite el contenedor de combustible antes de cada uso. X7503350605 © 10/2020 ECHO Incorporated...
Página 32: Lubricante De La Cadena
CS-4510 El aceite y la gasolina usada, y las toallas sucias son materiales de residuos peligrosos. Las leyes de des ECHO varían por localidad. Unidades equipadas con un el interruptor de detención (STOP) temporal regresa automáticamente a la posición de funcionamiento (RUN).
Página 33 Comuníquese con el departamento de bomberos de la localidad para que le expliquen las leyes o reglamentos sobre los requisitos para la prevención de incendios. X7503350605 © 10/2020 ECHO Incorporated...
Página 34: Arranque Del Motor En Frío
3 a 4 veces o hasta que el combustible sea visible in la bomba de purga. Sujete bien la motosierra de forma segura y tire del tirador de arranque varias veces hasta que se oiga el ruido de arranque. X7503350605 © 10/2020 ECHO Incorporated...
Página 35: Cuando Es Dificil Hacer Arrancar El Motor
Presione el bloqueo del gatillo del acelerador (D) mientras sostiene el gatillo del Freno de cadena acelerador (B) y presione el botón de bloqueo del acelerador (C). X7503350605 © 10/2020 ECHO Incorporated...
Página 36: Arranque Del Motor Caliente
Nota: Se el motor no arranca después de 5 tirones, use el procedimiento de arranque en frío. Nota: No aumente la velocidad del motor mientras que el freno de la cadena está bloqueada. Daño grave freno resultará. X7503350605 © 10/2020 ECHO Incorporated...
Página 37: Funcionamiento
Nota: Si mueva de la sierra de cadena, ajuste el carburador según las instrucciones de “Ajuste del carburador” de este manual o vea a su distribuidor ECHO, ya que de lo contrario se pueden producir lesions personales graves. Después de que el motor...
Página 38: Parada
Sujete la cadena justo por encima de una superficie seca y abra el regulador a la mitad de la velocidad durante 30 segundos. Se debe observar una línea fina de aceite “lanzado” en la superficie seca. X7503350605 © 10/2020 ECHO Incorporated...
Página 39: Instrucción Para El Corte
A veces, es dificil preocuparse de su propia seguridad, de modo que no asuma la responsabilidad de trabajar con un ayudante. Después que haya aprendido las técnicas básicas para usar la sierra, su mejor ayuda será su propio sentido comun. X7503350605 © 10/2020 ECHO Incorporated...
Página 40 • Enjuague con agua limpia y seque las superficies metálicas. • Aplique una leve capa de aceite de motor o aceite de barra o cadena a las partes metálicas después de limpiarlas. X7503350605 © 10/2020 ECHO Incorporated...
Página 41 ángulo de 45 grados y NO en esta al menos 3 m (10 pies) del lugar de dirección Camino de tronco, para alejarse del tronco que retirada retrocederá sobre el tronco que quedó enterrado. X7503350605 © 10/2020 ECHO Incorporated...
Página 42: Corte De Ramas
Nunca corte las ramas del mismo árbol en que está parado. Cuando corte las ramas, sea precavido. Tenga cuidado de que la punta no toque otras ramas. Use siempre las dos manos. X7503350605 © 10/2020 ECHO Incorporated...
Página 43 Para cortar el tronco, use el procedimiento para trozar y la secuencia de dos cortes que se muestra. El primer corte no debe ser más profundo que un tercio del diámetro del tronco. X7503350605 © 10/2020 ECHO Incorporated...
Página 44: Combinaciones De La Cadena Y Guía De La Barra
Para comprar un Kick Guard opcional comuníquese con su distribuidor. Para el nombre del distribuidor más cercano a usted, para ECHO, Llamada: 1-800-432-ECHO (3246) o en la web en www.echo-usa.com. Para Shindaiwa, llamada 1-877-986-7783 o en la web en www.shindaiwa- usa.com.
Página 45: Barra De Guía
Deje enfriar la unidad antes de realizer tareas de mantenimiento. Use guantes para proteger las manos contra bordes filosos y superficies calientes. X7503350605 © 10/2020 ECHO Incorporated...
Página 46: Niveles De Habilidad
Nivel 1 = Fácil de hacer. Se pueden necesitar herramientas comunes.. Nivel 2 = Dificultad moderada. Se pueden requerir ciertas herramientas especializadas Nivel 3 = Consulte a su agente. Haga clic AQUÍ o visite http://www.echo-usa.com/products/maintenance-kit AQUI https://www.shindaiwa-usa.com/you-can.aspx Para obtener información sobre los kits de mantenimiento.. X7503350605...
Página 47: Intervalos De Mantenimiento
Tornillos / tuercas / pernos reemplazar * Al cargar combustible Sistema de combustible Inspeccionar Guía de barra y piñón de punta Inspeccionar 3 meses Filtro de aire Reemplazar * Colador de aceite Inspeccionar / reemplazar * X7503350605 © 10/2020 ECHO Incorporated...
Página 48: Adjuste Del Carburador
Durante el período de rodaje el rendimiento del motor aumentará y se estabilizarán las emisiones de escape. La velocidad en vacío puede ajustarse según sea necesario. X7503350605 © 10/2020 ECHO Incorporated...
Página 49 Si el motor vacila, gire la aguja de baja velocidad “L” hacia la izquierda 1/8 de vuelta adicional y repita la aceleración. Siga ajustando hasta que se produzca una aceleración suave. X7503350605 © 10/2020 ECHO Incorporated...
Página 50: Filtro De Aire
La flecha en el filtro apuntará hacia arriba cuando el filtro esté instalado correctamente. Instale la cubierta del filtro de aire (B) y enganche el pestillo de la cubierta del filtro de aire (A). X7503350605 © 10/2020 ECHO Incorporated...
Página 51: Bujía
• No permita que entre polvo en el tanque de combustible. • Un filtro obstruido (A) causará dificultades para arrancar el motor o anomalías en el rendimiento del motor. Saque el filtro a través del puerto de gas e inspeccione el filtro. X7503350605 © 10/2020 ECHO Incorporated...
Página 52: Engrasador Automático
(13 mL / min a 7,000 r / min). • No gire el tornillo de ajuste más allá del límite máximo o mínimo de ajuste de volumen. X7503350605 © 10/2020 ECHO Incorporated...
Página 53: Filtro De Aceite
(A) con un destornillador pequeño. Limpiar los orificios de aceite (B) con un alambre. Invertir la barra guía periódicamente. Limpie el área de montaje de la barra guía antes de instalar la barra guía. X7503350605 © 10/2020 ECHO Incorporated...
Página 54: Rueda De Espigas
Reemplácelo si está desgastado. Algunas savias y resinas de árboles son corrosivas. Lave completamente la barra guía y las áreas de la rueda dentada después de cada uso, luego cubra las partes metálicas con aceite ligero. X7503350605 © 10/2020 ECHO Incorporated...
Página 55: Limpieza Del Sistema De Enfriamiento
(B) en la caja del filtro de aire (C). Levante la Cubierta del Cilindro (D), hacia arriba para acceder al Cojín (E) de la Caja del Limpiador y sáquela de la Caja del Limpiador de Aire (C). X7503350605 © 10/2020 ECHO Incorporated...
Página 56: Amortiguador De Chispas
SAE J335 del Servicio Forestal del USDA. Verifique con las autoridades locales o estatales las regulaciones específicas en su área. El incumplimiento de estos requisitos es una violación de la ley. X7503350605 © 10/2020 ECHO Incorporated...
Página 57: Pantalla Del Pararrayos
Cortador derecho proteccion profundidad Puntos importantes para el mantenimiento apropiado de la cadena de la sierra: • Mantenga afilados los cortadores en todo momento. • Mantenga los cortadores derecho e izquierdo alineados de forma apropiada. X7503350605 © 10/2020 ECHO Incorporated...
Página 58 • Un quinto del diametro de la lima permanece sobre el borde del cortador. X7503350605 © 10/2020 ECHO Incorporated...
Página 59 Paralelo calibre prematurenamente. de profundidad • Si la cadena de la sierra se ensucia con resina, por ejemplo, limpiela con kerosina y remójela en aceite. X7503350605 © 10/2020 ECHO Incorporated...
Página 60: Localización Y Reparación De Fallas
(0,026 in) cable de la adecuada - arranca Limpiar o bujía Está cubierta No hay reemplazar bujía de carbono - chispa Está sucia con Chispa en la combustible - bujía La bujía es defectuosa X7503350605 © 10/2020 ECHO Incorporated...
Página 61: Localización Y Reparación De Fal
Nunca pruebe la chispa de encendido conectando a tierra la bujía de encendido cerca del orificio de la bujía del cilindro, de lo contrario pueden producirse graves lesiones personales. X7503350605 © 10/2020 ECHO Incorporated...
Página 62: Almacenamiento
• Almacene en un área seca y libre de polvo. No almacene la unidad en recintos donde los gases del combustible se puedan acumular o alcanzar una llama abierta o una chispa. No preste ni alquile su motosierra sin el Manual del operador. X7503350605 © 10/2020 ECHO Incorporated...
Página 63: Especificaciones
CS-4510 ESPECIFICACIONES Nota: • Para referencia futura, debe guardar este Manual del operador. • Si este Manual del operador se vuelve ilegible o se pierde, comuníquese con su distribuidor de ECHO, o visite www.echo-usa.com. ESPECIFICACIONES Modelo CS-4510 Longitud 437 mm (17,2 pulg.) Ancho 237 mm (9,33 pulg.)
Página 64: Registro De Producto
Gracias por elegir ECHO Power Equipment Por favor, ingrese a sitio we http://www.echo-usa.com/Warranty/Register- Your-ECHO para registrar su nuevo producto en línea. Es RAPIDO y FACIL! NOTA: Su información nunca será vendida o mal utilizada por ECHO, Incorporado. El registro de su compra nos permite comunicarnos con usted en el caso de una actualización de servicio, o el retiro del...
Página 68 C71315001001 - C71315999999 ECHO INCORPORATED 400 Oakwood Road Lake Zurich, IL 60047 www.echo-usa.com...
