ADVERTENCIA: Asegúrese de que la fuente de alimentación de CA esté desconectada antes
de intentar cablearla a la unidad.

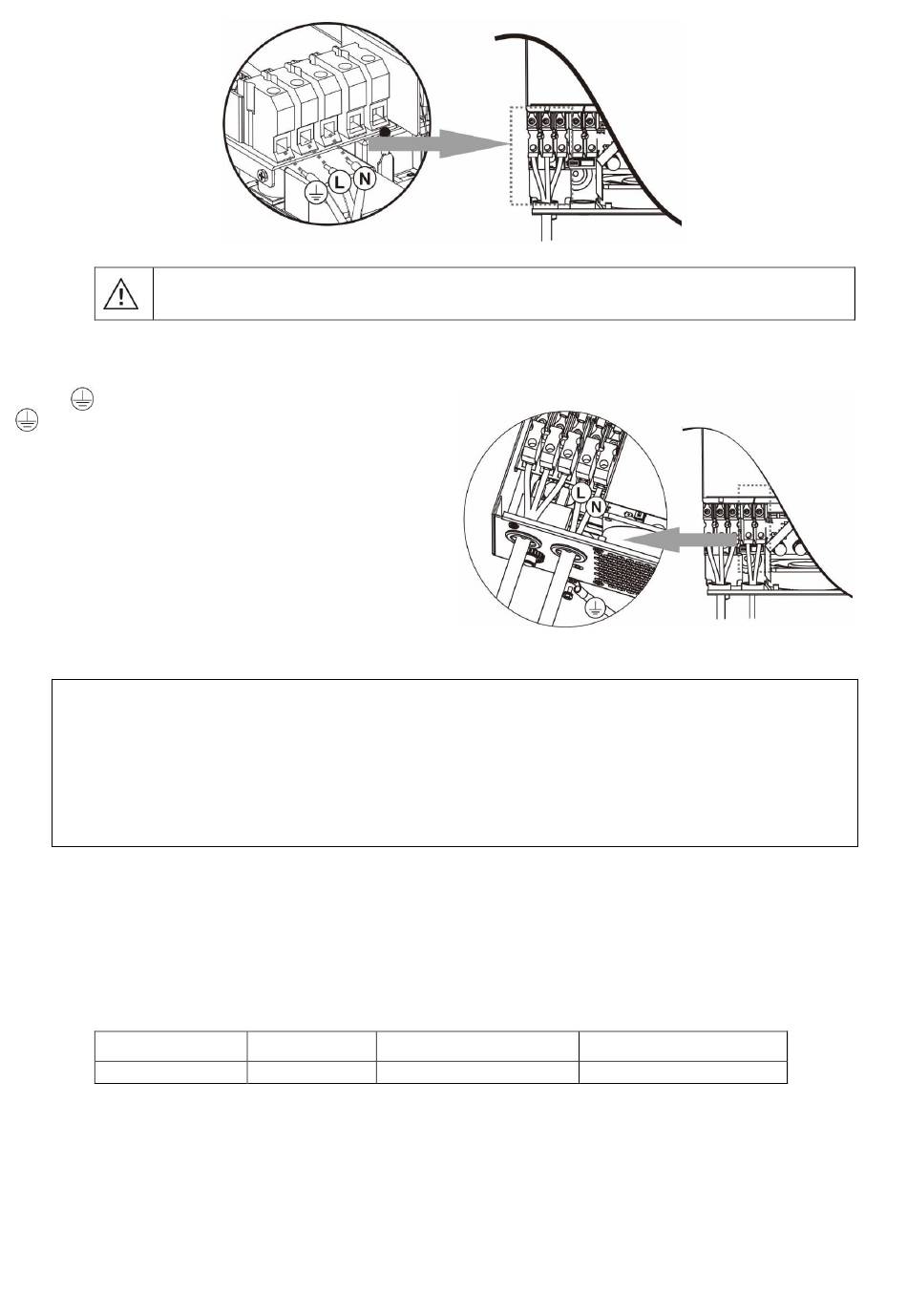

4. Luego, inserte los cables de salida de CA según las polaridades indicadas en el bloque de terminales
y apriete los tornillos de los terminales. Asegúrese de conectar primero el conductor de protección
PE (
)
→Suelo (amarillo-verde)
L→LÍNEA (marrón o negro)
N→Neutral (azul)
5. Asegurese de los cables están correctamente conectados.
PRECAUCIÓN: Los electrodomésticos, como el aire acondicionado, requieren al menos 2 a 3 minutos para reiniciarse porque se
requiere tiempo suficiente para equilibrar el gas refrigerante dentro de los circuitos. Si se produce un corte de energía y se recupera en
poco tiempo, causará daños a los aparatos conectados. Para evitar este tipo de daños, verifique con el fabricante del acondicionador
de aire si está equipado con una función de retardo de tiempo antes de la instalación. De lo contrario, este inversor/cargador activará
una falla de sobrecarga y cortará la salida para proteger su electrodoméstico, pero a veces aún causa daños internos al aire
acondicionado.
Conexión PV
Precaución: Antes de conectar los módulos fotovoltaicos, instale disyuntores de CC por separado
entre el inversor y los módulos fotovoltaicos.
¡ADVERTENCIA! Es muy importante para la seguridad del sistema y el funcionamiento eficiente utilizar un
cable adecuado para la conexión del módulo fotovoltaico. Para reducir el riesgo de lesiones, utilice el tamaño
de cable recomendado adecuado que se muestra a continuación.
Modelo
3.6KW/5.6KW
¡ADVERTENCIA!: Debido a que este inversor no está aislado, se aceptan: monocristalinos, policristalinos con
clasificación de clase A y módulos CIGS. Para evitar fallos de funcionamiento, no conecte ningún módulo
fotovoltaico con posibles fugas de corriente al inversor. Por ejemplo, los módulos fotovoltaicos conectados a
tierra provocarán fugas de corriente al inversor. Cuando utilice módulos CIGS, asegúrese de que NO haya
conexión a tierra.
PRECAUCIÓN: Se solicita utilizar una caja de conexiones fotovoltaica con protección contra sobretensiones.
De lo contrario, causará daños en el inversor cuando se produzcan rayos en los módulos fotovoltaicos.
Tamaño cable
Cable (mm
1 x 12AWG
2
)
Valor del torque(max)
4
7
1.2 Nm
