5. Configuración EDID
1. Establezca el modo de resolución del dispositivo fuente; elija "AUTO" en el modo de resolución. (Sin embargo, cuando el modo de resolución de su dispositivo
fuente ya es "AUTOMÁTICO" y su resolución de salida (por ejemplo, la salida es 720p) todavía no está acorde con la resolución establecida por el interruptor
DIP EDID (por ejemplo, es 1080p). En este momento, vuelva a configurar la resolución de su dispositivo (según la tabla mostrada) para que coincida con la
resolución establecida en el interruptor DIP EDID (por ejemplo, 1080P@60Hz 2.1CH donde DIP 1 - 0 ; DIP 2 – 0; DIP 3 - 1).
2. El dispositivo fuente HDMI lee la información EDID del transmisor (TX) y luego emite la forma de señal HDMI para que coincida.
3. Debe volver a encenderse o reiniciar la unidad transmisora cada que configure el EDID.
4. Cuando se conecta una pantalla en el puerto HDMI del transmisor (TX), puede ajustar el interruptor EDID. Para leer y guardar la información EDID de este
televisor. Cuando usamos esta función, debería conectar la TV con el transmisor primero, y luego encienda estos dispositivos, para que el EDID se lea y
Guardado exitosamente. La próxima vez, aunque no conecte un televisor a la salida de HDMI Puerto, el dispositivo de origen emitirá la información EDID
guardada la última vez.

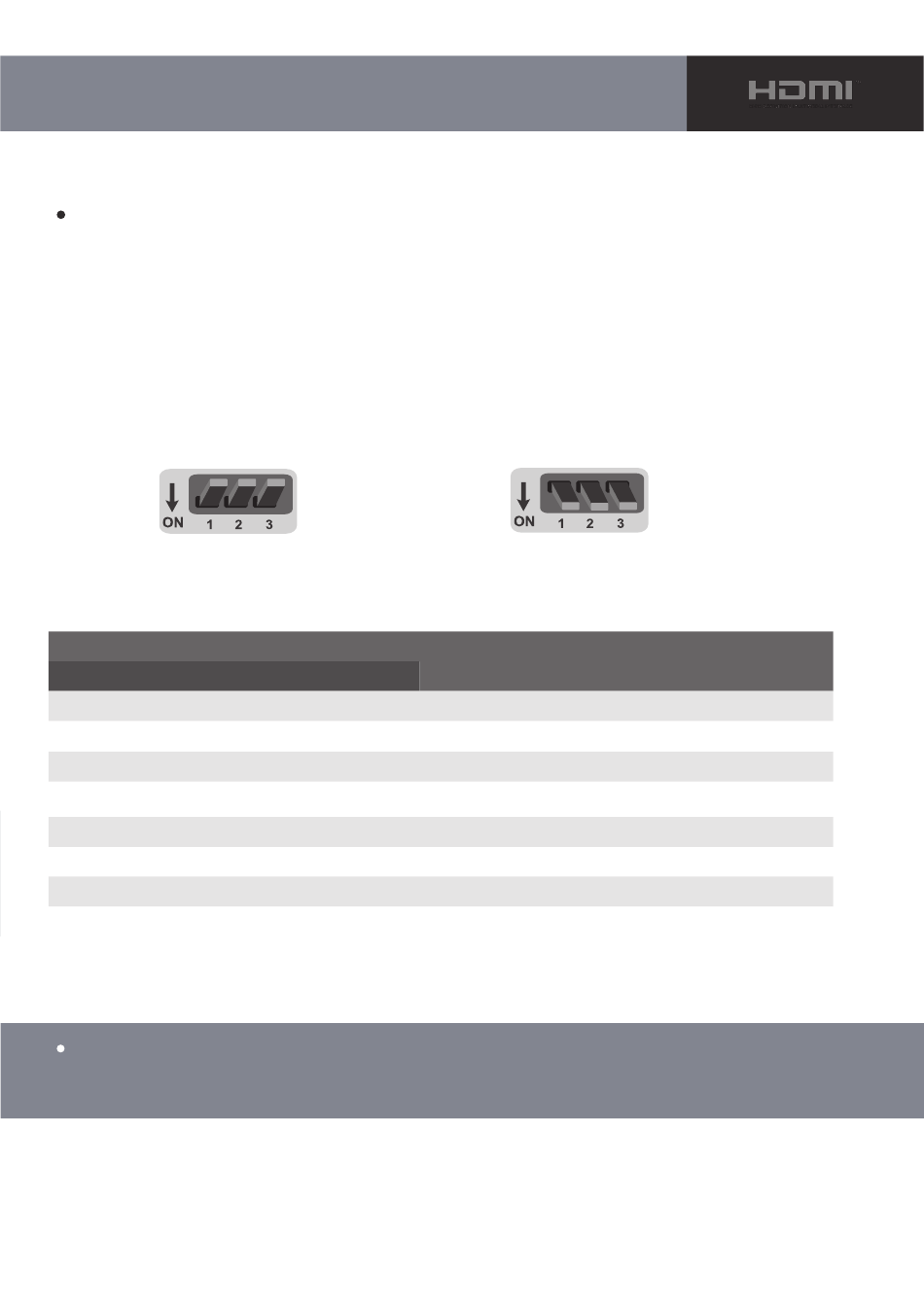

Posición hacia arriba = 1
Posición del interruptor
DIP 1
DIP 2
0
0
1
0
0
1
1
1
0
0
1
0
0
1
1
1
Nota:
EDID: Adapta la imagen transmitida a las capacidades del monitor o pantalla.
DIP 3
0
0
0
0
1
1
1
1
Manual de Usuario | Extensor HDMI | epcom
Posición hacia abajo = 0
Resolución de la Pantalla EDID
720P@50Hz 2.1CH
720P@50Hz 7.1CH
1080i@60Hz 2.1CH
1080i@60Hz 7.1CH
1080P@60Hz 2.1CH
1080P@60Hz 7.1CH
Leer y guardar el EDID de TV Loop-Out
EDID Predeterminado : 720P@60Hz 2.1CH
TITANIUM
®
