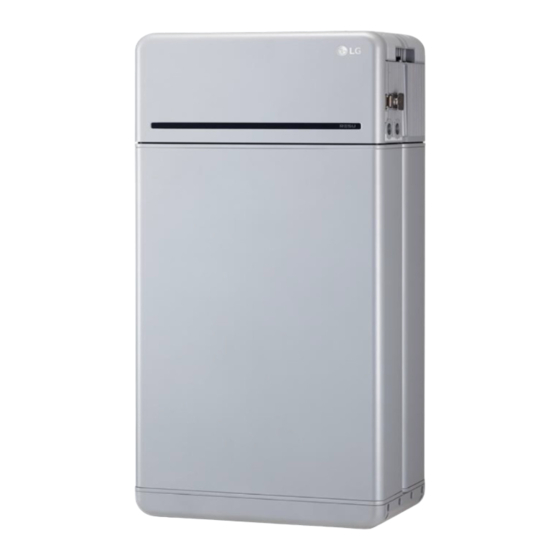

Installation Manual for RESU10H Prime
LG Energy Solution strongly advises users to exercise due care in following LG Energy
Solution's product installation manual. Warranty claims are invalid if damage is caused
by human error in a manner inconsistent with the installation manual's instructions.
Scan QR code to view
Scan QR code to view
[Installation Manual PDF File]
[Installation Video Guide]
Version 1.02
Publicidad
Tabla de contenido
Solución de problemas
Manuales relacionados para LG RESU10H Prime
Resumen de contenidos para LG RESU10H Prime
- Página 1 Installation Manual for RESU10H Prime LG Energy Solution strongly advises users to exercise due care in following LG Energy Solution’s product installation manual. Warranty claims are invalid if damage is caused by human error in a manner inconsistent with the installation manual’s instructions.
-
Página 2: Tabla De Contenido
3.1.3 Apertura del embalaje 3.1.4 Ubicaciones de la instalación 7. Apéndice 3.1.5 Separación 7.1 Conexión en el sistema de baterías paralelas RESU10H Prime 3.1.6 Herramientas y equipos de seguridad necesarios 3.1.7 Apariencia y dimensiones comunicaciones (Acerca de la Sección B) 3.1.8 Separación del sistema... -
Página 3: Seguridad
Utilice el producto únicamente con un inversor autorizado por LGES. Para obtener una lista de inversores compatibles, visite el sitio web de LG Desconecte el equipo antes de realizar tareas de reparación o ESS Battery en la siguiente URL y compruebe el menú “Batería doméstica” >... -
Página 4: Etiqueta De Advertencia
: Licencia eléctrica para instalación de baterías requerida por el país o estado Seguridad Paquete de UL1642 baterías de CE/RCM/IEC 62619/UL1973/IEC62477-1 Reparar la batería desmontándola solo es posibleen el Centro de Servicio LG o celdas Emisiones instalación. Clase 9 peligrosos Transporte UN38.3... -
Página 5: Características
1. Corriente de cortocircuito [Duración] Corriente de cortocircuito 1,106 kA El RESU10H Prime no requiere mantenimiento durante el funcionamiento normal si se instala Duración 0,97 ms correctamente según el manual de instalación. En caso de fallo, contacte con su centro de servicio regional. -
Página 6: Guía De Levantamiento Básico
3.1.2 Guía de levantamiento básico 5. Saque el módulo B de batería Consulte la siguiente guía para levantar y transportar la unidad de control de la batería y los módulos de batería durante la instalación. Posición de manipulación 6. Saque el módulo A de batería Instalador A Instalador B 7. -
