Sonelco Prestige Line P6134 Guia De Inicio Rapido

4FA0139
DESCRIPCION
Amplificador monofónico de 8W/2 Ohm para mon tar en caja de empo-
trar P4901. Permite realizar varias combinaciones de altavoces ó
baffles pasivos con diversas potencias por punto de sonido (ver tabla
adjunta).Se pueden conectar desde 1 hasta 8 altavoces ó baffles. Los
altavoces ó baffles se conectan en paralelo al amplificador, en la
regleta prevista para ello.. El nivel sonoro del amplificador puede regu-
larse mediante el potenciometro de ajuste de sensibilidad.
EJEMPLOS DE INSTALACIÓN
a)Instalación 1 canal musical mono. Ejemplo para zonas con 2 amplificadores (P6134) con un solo mando .
(Puente J1 sin cortar). Conexión al mando por tres hilos,(Ver esquema 1).
En este tipo de conexionado , todo el consumo del amplificador se obtiene a traves del terminal 3 del mando , y solo se recomienda cuando el
nº de amplificadores a conectar al mando es como máximo 2 . Un mando solo es capaz de dar corriente para alimentar a 2 amplificadores P6134,
estimando que para música + avisos , el consumo medio del amplificador es 715mA. ( 65% del máximo).
El esquema representa una instalación con dos amplificadores P6134 , cada uno conectado a 4 balles pasivos de 8 Ohm, en paralelo, con lo que
podremos obtener 2W por punto de sonido. Como se puede ver en el esquema 1, los amplificadores se conectan mediante tres hilos conectados
a los terminales 3, 4 y 05.
Esquema 1. 1 canal musical mono
Habitación con dos amplificadores
Nota1: El mando ó la central podría
ser cualquiera de la serie Prestige.No
olvide poner el interruptor Mono/este-
reo del mando en posición Mono

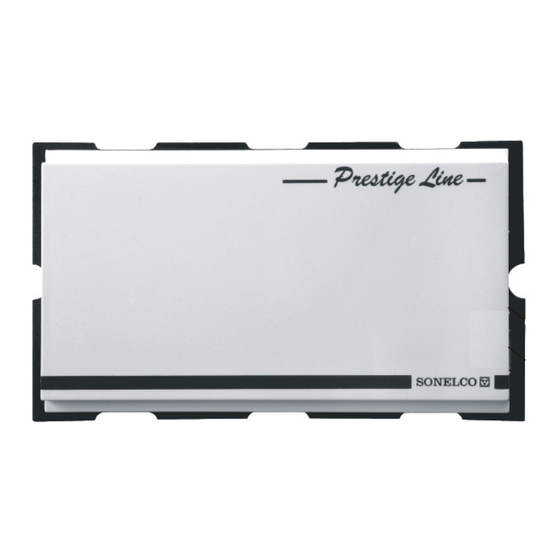

1- Frontal. 2 - Soporte circuitos. 3 - Ajuste de nivel..4 - Amplificador
AMPLIFICADOR 8 W/ 2 Ohm - P6134
CONEXIONADO
TERMINALES
-terminal 2 - Alimentacion +16V
-terminal 3 - Entrada alimentacion +16V. Ver Nota (*)
-terminal 4 - Masa
-terminales 05/06 -Entrada audio.
- terminales A y M -Salida de audio amplificado para altavoces
ó baffles
(*) Nota: Estos amplificadores llevan unidos internamente los termina-
les 2 y 3 mediante el puente J1, que opcionalmente podemos cortar y
nos pemite dos formas de conexionado.
Con J1 sin cortar (ver ejemplo " a"):la alimentacion se puede conectar
indistintamente al terminal 2 ó 3.
Con J1 cortado (Ver ejemplo " b") : el terminal 2 actua de entrada de
alimentacion y el 3 actua de control de encendido.
