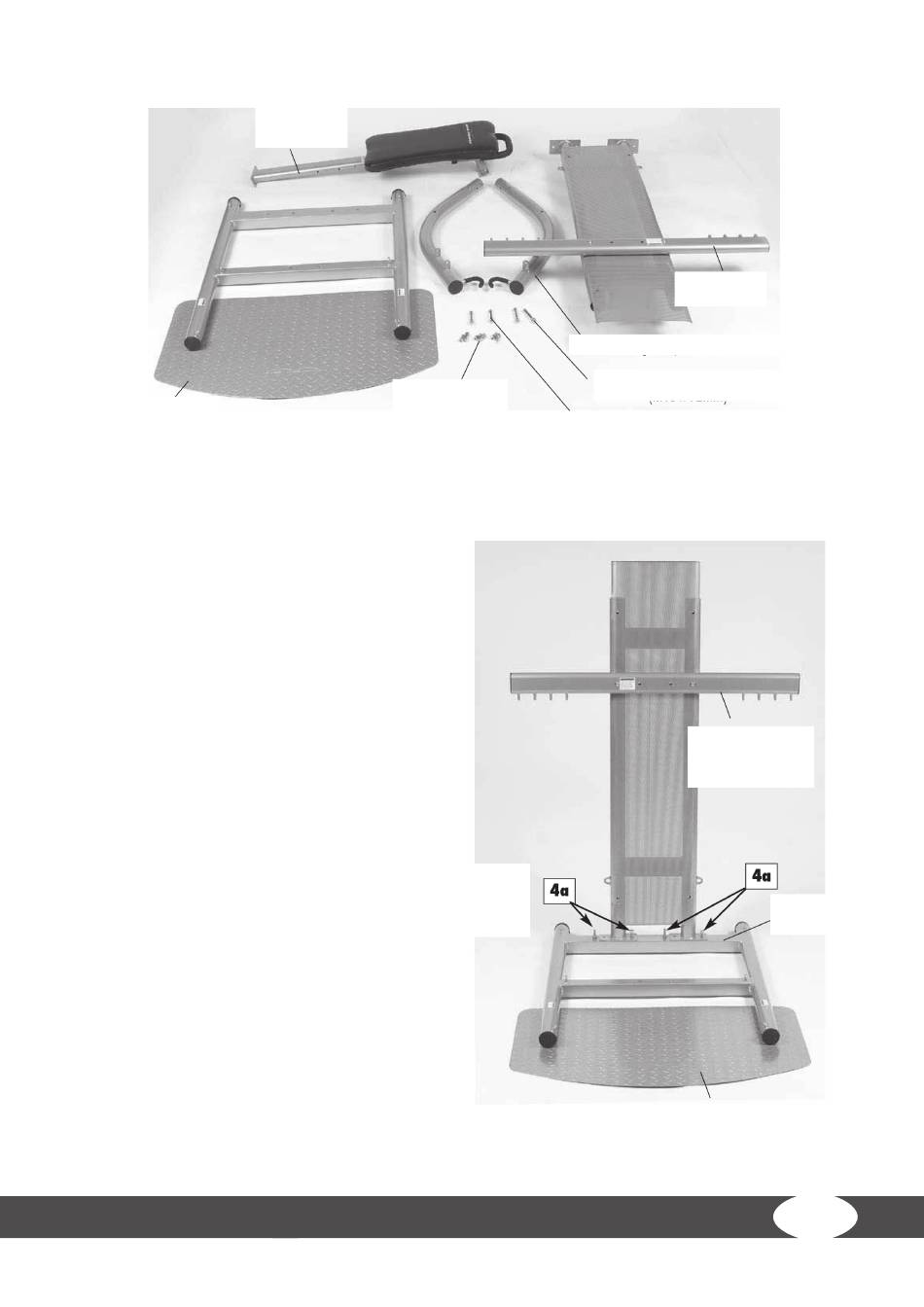

Piezas necesarias para el paso 4:
Marco base
Paso 4:
montaje de los componentes del marco
1.
Enderece con cuidado el marco trasero
y colóquelo en el travesaño trasero del
marco principal. El puntal transversal
y la tapa perforada apuntan hacia
delante. Fije las piezas con 4 tornillos
y arandelas elásticas y apriételas a
mano.
࣑ ATENCIÓN:
Este paso debe realizarse con dos
personas.
2.
Coloque el marco con respaldo
alineando los agujeros del marco
principal con los del marco con
respaldo. Apriete las piezas con dos
tornillos y arandelas elásticas.
Respaldo con
marco
6 tornillos Allen
con arandelas
elásticas M10
(M10x30mm)
Tornillos Allen con
arandelas elásticas
(M10x30mm)
principal
Marco superior izquierdo y derecho
2 tornillos Allen con tuercas
ciegas M10 (M10x72mm)
2 tornillos Allen con tuercas
ciegas M10 (M10x57mm)
Marco principal (el
puntal transversal
Marco base
Marco
apunta a la parte
delantera)
Travesaño
