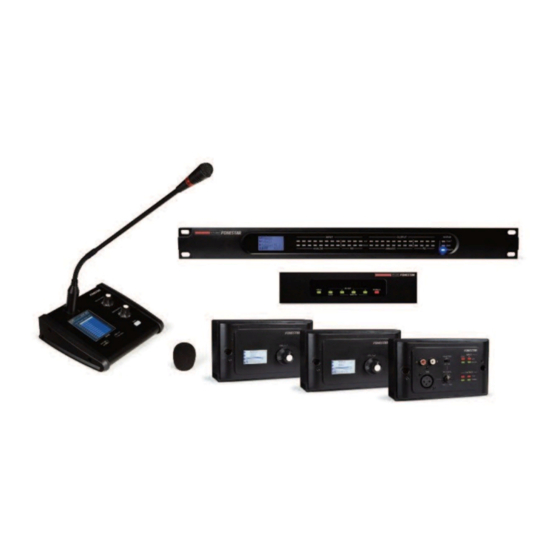

FONESTAR MPX-4088 Manual De Usuario

FONESTAR MPX-4088 Manual De Usuario

Matriz de audio
Ocultar thumbs Ver también para MPX-4088:
Tabla de contenido

Publicidad

Idiomas disponibles

Idiomas disponibles

Enlaces rápidos

Descargar este manual
MPX-4088
MATRIZ DE AUDIO
MATRIZ DE ÁUDIO
MANUAL DE USUARIO/MANUAL DE INSTRUÇÕES

Publicidad

Tabla de contenido
loading

Manuales relacionados para FONESTAR MPX-4088

Resumen de contenidos para FONESTAR MPX-4088

  • Página 1 MPX-4088 MATRIZ DE AUDIO MATRIZ DE ÁUDIO MANUAL DE USUARIO/MANUAL DE INSTRUÇÕES...

  • Página 2: Descripción

    MÓDULOS OPCIONALES MPX-400MIC - Micrófono para matriz de audio - Micrófono con selector de zonas y tonos musicales de aviso para la matriz de audio MPX-4088. Las zonas pueden ser elegidas individualmente o todas a la vez. - Es posible personalizar los nombres de las zonas, volumen de micrófono, volumen y duración de tono musical, a través de controles físicos y software para PC.

  • Página 3: Controles Y Funciones

    2.- Ranura para la instalación del módulo de expansión DANTE MPX-450D. 3.- Puerto Ethernet. Conector RJ-45. 4.- RC-NET - IN/LINK: entrada/salida para interconexión de varias matrices MPX-4088. Conecte la salida LINK, a la entrada IN de la siguiente matriz y así sucesivamente con el resto de matrices hasta un máximo de 16 matrices, 192 entradas y 192 zonas.

  • Página 4: Modelos Opcionales Para Matriz Mpx-4088

    ZONE SELECT/ durante más de 3 segundos. 8.- RD: puerto RD para conexión a matriz MPX-4088 en el puerto RD 9/10 u 11/12 o puerto AUDIO de la ampliación de puertos MPX-440X. Conector RJ-45. Nota: la distancia total del cable no debe exceder los 150 metros para un cable STP Cat 5e.

  • Página 5: Lcd Display

    7.- Terminales de conexión euroblock, correspondiente al canal de salida 9 u 11. 8.- Terminales de conexión euroblock, correspondiente al canal de salida 10 o 12. 9.- Puerto RD para conexión a matriz MPX-4088 en el puerto RD 9/10 u 11/12 o puerto AUDIO de la ampliación de puertos MPX-440X. Conector RJ-45.
  • Página 6 2.- VOL./ : control de volumen y asignación de zonas. 3.- Puerto RD para conexión a matriz MPX-4088 en el puerto RD 9/10 u 11/12 o puerto AUDIO de la ampliación de puertos MPX-440X. Conector RJ-45. 4.- Terminales de conexión euroblock, correspondiente al canal de salida 10 ó 12.

  • Página 7: Ampliación De Puertos Matriz

    6.- RD EXP - AUDIO: puerto digital para conexión a MPX-400MIC, MPX-410ES y MPX-430VS. Conector RJ-45. 7.- RD IN: puerto digital para conexión a matriz MPX-4088 en el puerto RD 9/10 u 11/12. Conector RJ-45. MPX-450D - Módulo de expansión DANTE...

  • Página 8: Instalación

    INSTALACIÓN MPX-410ES, MPX-420V y MPX-430VS MPX-460P - 8 -...

  • Página 9: Conexión

    Conecte las fuentes de audio analógico/micrófonos a las entradas 1 a 8 del panel posterior de la matriz MPX-4088. El orden en el que se conecten las entradas permitirá su selección hacia cada una de las zonas mediante software o mandos de control zonal.

  • Página 10: Conexión De Salidas De Zona

    CONEXIÓN DE SALIDAS DE ZONA - Cada matriz MPX-4088 dispone de 8 zonas independientes con salida balanceada de nivel de línea para conexión de una etapa de potencia o amplificador por zona. - Conecte la salida de cada una de las zonas a una entrada de nivel de línea de la etapa de potencia o amplificador correspondiente.

  • Página 11: Conexión De La Ampliación De Puertos Rd Mpx-440X

    : conexión en serie de hasta 8 para una distancia total de cable FTP Cat. 5e menor de 100 m. SERIES Nota : necesario adaptador de corriente 24 V CC, 300 mA. MPX-4088 AUDIO MATRIX SERIES MPX-4088 AUDIO MATRIX 24 V CC, 300 mA 24 V CC, 300 mA 8 max.

  • Página 12: Puesta En Marcha

    EJEMPLOS DE CONEXIÓN Con la matriz MPX-4088 es posible configurar un sistema de 12 zonas (1 matriz) a 192 zonas (16 matrices). Instalando módulos DANTE MPX-450D en las matrices podremos utilizar más de 1 matriz, ampliando las entradas y las salidas, y creando un sistema compatible con otros sistemas DANTETM.

  • Página 13: Configuration

    MPX-460P MPX-420V ó MPX-420V ó MPX-420V ó MPX-460P MPX-460P MPX-460P CONFIGURATION 3 Ejemplo con 2 matrices MPX-4088 conectadas por módulos de expansión DANTE MPX-450D y una ampliación de puertos RD MPX-440X. ROUTER REPRODUCTOR MP3 MPX-4088 MPX-450D RC-NET ZONA 1 RELAY...

  • Página 14: Actualización De Firmware

    Software para descargar la herramienta de actualización de firmware. Conecte su PC a la misma red que la matriz MPX-4088, ejecute la herramienta de actualización de firmware y siga los siguientes pasos: 1.- Presione el botón SETUP y seleccione la IP del dispositivo a actualizar.

  • Página 15: Configuración De Parámetros De Red

    Es posible configurar manualmente los parámetros de red de la matriz MPX-4088, para ello diríjase a www.fonestar.com/MPX-4088 sección Software para descargar la herramienta LAN Module Config Tool. Conecte su PC a la matriz MPX-4088, ejecute la herramienta de configuración de red y siga los siguientes pasos: 1.- Presione el botón SETUP, seleccione la IP del dispositivo a configurar y presione el botón Config.

  • Página 16: Recomendaciones Generales

    LAN en la primera matriz y en posición RC-Net en el resto de matrices conectadas en cascada. 3.- Se recomienda conectar la matriz MPX-4088 y el PC a la misma red mediante un router. No se recomienda conectar la matriz MPX-4088 directamente al PC, ni a través de un switch, para evitar problemas con las direcciones de red entre ambos dispositivos.
  • Página 17 4.- Si el PC tiene distintos adaptadores de red (cable, Wifi , etc.) no se recomienda utilizarlos al mismo tiempo. Por ejemplo: si la conexión a la matriz MPX-4088 se realiza a través de una conexión por cable, no se recomienda conectarse a una red Wi-Fi al mismo tiempo. Deshabilite los adaptadores de red en los que no se esté...
  • Página 18 - 18 -...

  • Página 19: Conexión Y Configuración De Mpx

    CONEXIÓN Y CONFIGURACIÓN DE MPX-450D (DANTE network) Tras instalar el módulo de expansión MPX-450D en el panel trasero de cada matriz MPX-4088 de nuestra instalación, nos debemos descargar el software de control de Audinate desde: https://www.audinate.com/products/software/dante-controller. A continuación, debemos redireccionar las salidas (output 1 a output 8) del primer módulo MPX-450D a las entradas (input 1 a input 8) del segundo y así...
  • Página 20 A continuación, en el propio programa de la matriz, debemos redireccionar las entradas y salidas NET de todas las matrices MPX-4088 de la instalación, haciendo una diagonal entre las entradas y salidas NET, como sigue: Cuando queramos compartir una entrada analógica de una matriz en los canales NET (para que sea visible y seleccionable como fuente de audio por el resto de matrices de la instalación) , debemos seleccionar la...

  • Página 21: Especificaciones Técnicas

    ESPECIFICACIONES TÉCNICAS MPX-4088 CARACTERÍSTICAS Matriz de audio de 8 canales analógicos de entrada a 8 zonas de salida. 4 canales digitales de entrada/salida de audio configurables . Selección de la fuente de audio en cada zona. DSP en entradas y salidas con control de prioridades, ecualización paramétrica, supresor de retroalimentación, etc.

  • Página 22: Características

    MPX-400MIC CARACTERÍSTICAS Micrófono con selector de zonas. Tonos musicales de aviso. Selección de zonas y emisión de avisos en la matriz de audio MPX-4088. Indicadores luminosos de encendido, señal, saturación y estado de comunicación. Pantalla LCD de información. Software de control para PC, personalización de los nombres de las zonas, volumen de micrófono, volumen y duración de tono musical y prioridad.
  • Página 23 Extensión link para conexión de hasta 8 mandos MPX-420V en serie. Pantalla LCD con información de nivel de volumen para la salida seleccionada. ENTRADAS 1 puerto RD para conexión a matriz MPX-4088, RJ-45 SALIDAS 1 extensión link, RJ-45 CONTROLES Control de volumen y asignación de zonas CONEXIÓN...
  • Página 24 MPX-440X CARACTERÍSTICAS Ampliación de 4 puertos RD para matriz de audio MPX-4088. Conexiones mediante cable RJ-45, Cat 5e. Indicadores luminosos de encendido y de conexión para cada puerto. ENTRADAS 1 puerto RD para conexión a matriz MPX-4088, RJ-45 SALIDAS 1 puerto de audio RD para conexión de mod. MPX-400MIC, MPX-410ES o MPX-430VS, RJ-45 CONEXIÓN...

  • Página 25: Módulos Opcionais

    MÓDULOS OPCIONAIS MPX-400MIC - Microfone para matriz de áudio - Microfone com seletor de zonas e tons musicais de aviso para a matriz de áudio MPX-4088. As zonas podem ser escolhidas individualmente ou todas juntas. - É possível personalizar os nomes das zonas, o volume de microfone, o volume e a duração de tom musical, através de controlos físicos e software para PC.

  • Página 26: Controlos E Funções

    2.- Ranhura para instalar o módulo de expansão DANTE MPX-450D. 3.- Porta Ethernet. Conetor RJ-45. 4.- RC-NET - IN/LINK: entrada/saída para interligar várias matrizes MPX-4088. Ligue a saída LINK à entrada IN da seguinte matriz e assim sucessivamente com as restantes matrizes até um máximo de 16 matrizes, 192 entradas e 192 zonas.

  • Página 27: Modelos Opcionais Para Matriz Mpx-4088

    Nota: para restabelecer os valores de origem, pressione os botões VOL/ALL ZONES e ZONE SELECT/ durante mais de 3 segundos. 8.- RD: porta RD para ligar a matriz MPX-4088 na porta RD 9/10 ou 11/12 ou porta AUDIO da ampliação de portas MPX-440X. Conetor RJ-45.

  • Página 28: Lcd Display

    7.- Terminais de ligação euroblock, correspondente ao canal de saída 9 ou 11. 8.- Terminais de ligação euroblock, correspondente ao canal de saída 10 ou 12. 9.- Porta RD para ligar a matriz MPX-4088 na porta RD 9/10 ou 11/12 ou porta AUDIO da ampliação de portas MPX-440X. Conetor RJ-45.
  • Página 29 2.- VOL./ : controlo de volume e atribuição de zonas. 3.- Porta RD para ligar a matriz MPX-4088 na porta RD 9/10 ou 11/12 ou porta AUDIO da ampliação de portas MPX-440X. Conetor RJ-45. 4.- Terminais de ligação euroblock, correspondente ao canal de saída 10 ou 12.
  • Página 30 5.- RD EXP - CONTROL: porta digital para ligar a MPX-420V ou MPX-460P. Conetor RJ-45. 6.- RD EXP - AUDIO: porta digital para ligar a MPX-400MIC, MPX-410ES e MPX-430VS. Conetor RJ-45. 7.- RD IN: porta digital para ligar a matriz MPX-4088 na porta RD 9/10 ou 11/12. Conetor RJ-45. MPX-450D - Módulo de expansão DANTE...
  • Página 31 INSTALAÇÃO MPX-410ES, MPX-420V e MPX-430VS MPX-460P - 31 -...

  • Página 32: Ligar Entradas De Áudio Balanceadas 1 A 8 E Zonas Remotas

    Se as zonas tiverem o comando de entrada/saída de áudio remoto MPX-410ES, é possível ligar a fonte diretamente à entrada de microfone ou linha, correspondentes às linhas 9/10 ou 11/12 segundo a porta RD da matriz MPX-4088 à qual estiver ligado. Cada matriz permite um máximo de dois MPX-410ES ligados e a funcionar ao mesmo tempo.

  • Página 33: Ligar Comandos De Controlo De Zonas

    LIGAR SAÍDAS DE ZONA - Cada matriz MPX-4088 dispõe de 8 zonas independentes com saída balanceada de nível de linha para ligar uma etapa de potência ou amplificador por zona. - Ligue a saída de cada uma das zonas a uma entrada de nível de linha da etapa de potência ou amplificador correspondente.
  • Página 34 : ligação em série de até 8 para uma distância total de cabo FTP Cat. 5e inferior a 100 m. SERIES Nota : necessita de adaptador de corrente 24 V CC, 300 mA. MPX-4088 AUDIO MATRIX MPX-4088 AUDIO MATRIX 24 V DC, 300 mA 24 V DC, 300 mA 8 max.

  • Página 35: Colocar Em Funcionamento

    EXEMPLOS DE LIGAÇÃO Com a matriz MPX-4088 é possível configurar um sistema de 12 zonas (1 matriz) a 192 zonas (16 matrizes). Se instalar módulos DANTE MPX-450D nas matrizes, poderá utilizar mais de 1 matriz, ampliando as entradas e as saídas, criando um sistema compatível com outros sistemas DANTETM.
  • Página 36 MPX-460P MPX-420V ou MPX-420V ou MPX-420V ou MPX-460P MPX-460P MPX-460P CONFIGURAÇÃO 3 Exemplo com 2 matrizes MPX-4088 ligadas por módulos de expansão DANTE MPX-450D e uma ampliação de portas RD MPX-440X. ROUTER REPRODUTOR MP3 MPX-4088 MPX-450D RC-NET ZONA 1 RELAY...

  • Página 37: Atualizar Firmware

    Software para descarregar a ferramenta de atualização de firmware. Ligue o seu PC à mesma rede que a matriz MPX-4088, execute a ferramenta de atualização de firmware e siga os passos abaixo: 1.- Clique no botão SETUP e selecione o IP do dispositivo a atualizar.
  • Página 38 Software para descarregar a ferramenta LAN Module Config Tool. Ligue o seu PC à matriz MPX-4088, execute a ferramenta de configuração de rede e siga os passos abaixo: 1.- Clique no botão SETUP, selecione o IP do dispositivo a configurar e clique no botão Config.

  • Página 39: Recomendações Gerais

    LAN na primeira matriz e na posição RC-Net nas restantes matrizes ligadas em cascata. 3.- É recomendável ligar a matriz MPX-4088 e o PC à mesma rede através de um router. Não é recomendável ligar a matriz MPX-4088 diretamente ao PC, nem através de um switch, para evitar problemas com os endereços de rede entre ambos os dispositivos.
  • Página 40 O PC perdeu a ligação à rede. Verifi que o estado do cabo ethernet. c.- Foi ligado um novo dispositivo à rede usando o mesmo endereço IP do PC ou à matriz MPX-4088. Verifi que o endereço IP dos diferentes dispositivos ligados à rede.
  • Página 41 - 41 -...
  • Página 42 LIGAR E CONFIGURAR MPX-450D (DANTE network) Após instalar o módulo de expansão MPX-450D no painel posterior de cada matriz MPX-4088 da instalação, deve descarregar o software de controlo de Audinate em: https://www.audinate.com/products/software/dante-controller. De seguida, deve reencaminhar as saídas (output 1 a output 8) do primeiro módulo MPX-450D para as entradas (input 1 a input 8) do segundo e assim sucessivamente (da 2 para a 3, da 3 para a 4, etc.).
  • Página 43 De seguida, no próprio programa da matriz, deve reencaminhar as entradas e saídas NET de todas as matrizes MPX-4088 da instalação, fazendo uma diagonal entre as entradas e saídas NET, como apresentado: Quando quiser partilhar uma entrada analógica de uma matriz nos canais NET (para que seja visível e selecionável como fonte de áudio pelas restantes matrizes da instalação), deve selecionar a entrada...

  • Página 44: Especificações Técnicas

    ESPECIFICAÇÕES TÉCNICAS MPX-4088 CARACTERÍSTICAS Matriz de áudio de 8 canais analógicos de entrada a 8 zonas de saída. 4 canais digitais de entrada/saída de áudio configuráveis. Seleção da fonte de áudio em cada zona. DSP em entradas e saídas com controlo de prioridades, equalização paramétrica, supressor de realimentação, etc.
  • Página 45 CARACTERÍSTICAS Microfone com seletor de zonas. Tons musicais de aviso. Seleção de zonas e emissão de avisos na matriz de áudio MPX-4088. Indicadores luminosos de ativação, sinal, saturação e estado de comunicação. Ecrã LCD de informação. Software de controlo para PC, personalização dos nomes das zonas, volume de microfone, volume e duração de tom musical e prioridade.
  • Página 46 MPX-430VS CARACTERÍSTICAS Comando remoto de controlo de volume com duas saídas de áudio balanceadas e atribuição de zonas para matriz de áudio MPX-4088. Ligação a portas RD. Ligação à matriz por cabo RJ-45, Cat 5e. Ecrã LCD com informação de nível de volume para a saída selecionada.
  • Página 47 MPX-440X CARACTERÍSTICAS Ampliação de 4 portas RD para matriz de áudio MPX-4088. Ligações por cabo RJ-45, Cat 5e. Indicadores luminosos de ativação e de ligação para cada porta. ENTRADAS 1 porta RD para ligação a matriz MPX-4088, RJ-45 SAÍDAS 1 porta de áudio RD para ligar MPX-400MIC, MPX-410ES ou...
  • Página 48 www.fonestar.com...
