Resumen de contenidos para Echo PB-620

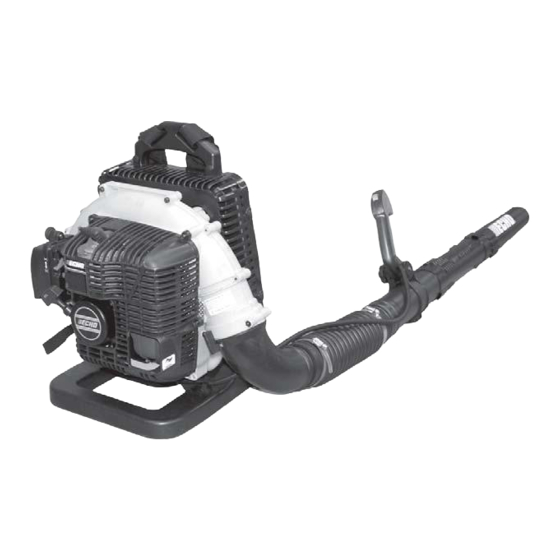

- Página 1 OPLADOR MOTORIZADO Manual del operador MODELO PB-620 ADVERTENCIA PELIGRO Lea detenidamente todas las reglas e instrucciones para una operación segura. ECHO proporciona este manual del operador, que debe ser leído y entendido para una operación apropiada y segura. X750006833 X7501129703 05/06...
-
Página 2: Tabla De Contenido
NTRODUCCIÓN Bienvenido a la familia ECHO. Este producto ECHO ha sido diseñado y fabricado para proporcionar una larga duración y dependencia en el trabajo. Lea y entienda este manual. Verá que es fácil de usar y que está lleno de recomendaciones de operación útiles y mensajes de SEGURIDAD. -
Página 3: Manual Del Operador
OPLADOR MOTORIZADO ANUAL DEL OPERADOR EGURIDAD SÍMBOLOS E INFORMACIÓN IMPORTANTE DEL MANUAL DE SEGURIDAD En todo este manual y en el producto mismo, podrá encontrar alertas de seguridad y mensajes de información útiles precedidos de símbolos o palabras clave. A continuación se explican esos símbolos y palabras clave y lo que significan para usted. -
Página 4: Condición Física
Protección respiratoria Lleve una máscara para protegerse contra el polvo. Protección de los oídos ECHO recomienda protegerse los oídos siempre que se use la unidad. Ropa apropiada Lleve ropa ajustada y duradera; • Los pantalones deben ser largos y las camisas deben ser de manga larga. - Página 5 OPLADOR MOTORIZADO ANUAL DEL OPERADOR Lesiones debidas a esfuerzos repetitivos Se cree que el uso prolongado de los músculos y tendones de los dedos, manos, brazos y hombros puede causar dolores, hinchazón, entumecimiento, debilidad y dolores agudos en esas áreas. Ciertas actividades repetitivas con las manos pueden ponerle en alto riesgo de desarrollar una lesión debida a esfuerzos repetitivos.
-
Página 6: Equipos
ECHO, INC. no asume ninguna responsabilidad por la rotura de dispositivos de corte o accesorios que no hayan sido probados y aprobados por ECHO. Lea y respete todas las instrucciones de seguridad indicadas en este manual y en el manual de seguridad. -
Página 7: Descripción
Localice estas calcomanías de seguridad en su unidad. Asegúrese de que las calcomanías sean legibles y de que entienda y siga las instrucciones de las mismas. Si no se puede leer una calcomanía, se puede pedir otra nueva a su distribuidor ECHO. Vea las instrucciones de PEDIDO DE PIEZAS para obtener información específica. Calcomanía de caliente... - Página 8 1. CALCOMANÍA DE SEGURIDAD - Indica las precauciones de seguridad importantes. 2. BUJÍA - Suministra la chispa para inflamar la mezcla de combustible. 3. APAGACHISPAS - SILENCIADOR CATALÍTICO / SILENCIADOR -El silenciador o silenciador catalítico controla el ruido del escape y las emisiones. La rejilla del apagachispas impide que salgan del silenciador partículas incandescentes de carbón.
-
Página 9: Montaje
___ 1 - El tubo recto (calcomanía) ___ 1 - Manual del operador ___ 1 - Tarjeta de registro de la garantía ___ 1 - Declaración de emisiones y garantía de ECHO ___ 1 - Bolsa de plástico 2 - Abrazaderas con tornillos 1 - Guía... - Página 10 5. Monte el tubo flexible (B) en el codo (D) del soplador y apriete las abrazaderas (A). NOTA Un lubricante ligero se puede utilizar para facilitar el montaje de la tubo flexible al codo del soplador. 6. Coloque el cable de la válvula reguladora en la abrazadera (H). 7.
-
Página 11: Operación
ISO-L-EGD y J.A.S.O. FC, tal como aceite de calidad óptima Power recipiente de combustible vuelva a Blend ™ de Echo, anulará la garantía del motor de dos tiempos. (Las mezclar. piezas relacionadas con las emisiones están cubiertas sólo por dos años, sea cual sea el aceite de dos tiempos usado, según la declaración... -
Página 12: Arranque De Un Motor En Frío
ARRANQUE DE UN MOTOR EN FRÍO • Motor de arranque de rebobinado: Dé tirones cortos - sólo de 1/2 a 2/3 de la longitud de la cuerda al arrancar. No deje que la cuerda se introduzca con fuerza. Sujete siempre la unidad con firmeza. 1. -
Página 13: Parada Del Motor
Si no se para el motor cuando el interruptor de parada se pone en la posición de PARADA, cierre el estrangulador - posición de ARRANQUE EN FRÍO - para calar el motor. Pida a su distribuidor ECHO que repare el interruptor de parada antes de volver a usar el soplador. OPERACIÓN DEL SOPLADOR... -
Página 14: Mantenimiento
ECHO para el mantenimiento. Se ha clasificado cada tarea de mantenimiento para que decida si desea hacer el mantenimiento USTED o el distribuidor de ECHO. Si la tarea no está... -
Página 15: Intervalos De Mantenimiento
OPLADOR MOTORIZADO ANUAL DEL OPERADOR INTERVALOS DE MANTENIMIENTO c i f i L / i l i t I - t l i i L / t l i b i t b i t , e l i L / / I * e l i i L /... -
Página 16: Filtro De Aire
FILTRO DE AIRE Nivel 1. Herramientas necesarias: Cepillo de limpieza de 25 ó 50 mm (1 ó 2 pulg) Piezas necesarias: Juego de afinación 90072 REPOWER NOTA Limpie a diario. 1. Cierre el estrangulador (posición de arranque en frío [ ]). -
Página 17: Bujía
OPLADOR MOTORIZADO ANUAL DEL OPERADOR BUJÍA Nivel 1. Herramientas necesarias: Llave de cubo de bujía de 19 mm, calibre de láminas Piezas necesarias: Juego de afinación 90072 REPOWER IMPORTANTE El daño severo al motor puede ocurrir si el BPM-8Y (BPMR-8Y en Canadá) no está... -
Página 18: Limpieza De Las Aletas Del Cilindro
Limpieza de las aletas del cilindro 1. Desconecte el cable de la bujía (A) y tire del cable sacándolo de la abrazadera de la tapa superior e inferior. 2. Quite los 5 tornillos y la tapa del motor (B). 3. Limpie las aletas del cilindro (C) para dejar que el aire de enfriamiento circule libremente. -
Página 19: Ajuste Del Carburador
3 meses o 90 horas de operación para mantener este motor dentro del período de durabilidad de las emisiones. ECHO recomienda encarecidamente que envíe la unidad al distribuidor ECHO para este importante servicio de mantenimiento. -
Página 20: Tornillos De Ajuste
Tornillos de ajuste Velocidad en vacío (A) Controle la apertura del acelerador en marcha en vacío. Baja velocidad (LO) (B) Controla la cantidad de combustible a baja velocidad y combustible suplementario para un progreso uniforme de la marcha en vacío a alta velocidad. -
Página 21: Localización Y Reparación De Fallas
OPLADOR MOTORIZADO ANUAL DEL OPERADOR OCALIZACIÓN Y REPARACIÓN DE FALLAS Í r t l a í i r t i r t i l i i l i r t l i r t ó ó a í é l i r t i r t a í... -
Página 22: Almacenamiento
LMACENAMIENTO ADVERTENCIA PELIGRO Durante la operación, el silenciador o el silenciador catalítico y la tapa circundante se calientan. Mantenga siempre limpia de residuos inflamables el área de escape durante el transporte o almacenamiento, ya que de lo contrario se pueden producir daños materiales o lesiones personales. Almacenamiento a largo plazo (más de 30 días) No guarde la unidad durante un período prolongado (30 días o más) sin realizar un mantenimiento protector de almacenamiento que incluya lo siguiente:... -
Página 23: Especificaciones
Gasolina ----------------------------------------------------- Octanaje 89 sin plomo. NO use combustible que contenga alcohol metilico, más del 10% de alcohol etilico o 15% de MTBE. Aceite ------------------------------------------------------- Universal para motor de 2 tiempos Power Blend™ de Echo Capacidad del tanque de combustible ------------------- 1,9 litros (64,3 onzas fluidas de EE.UU.) Sistema del motor de arranque de rebobinado --------- Motor de arranque de rebobinado automático tipo centrífugo... -
Página 24: Información De Servicio
• Comprando a su distribuidor ECHO. • Enviando una petición escrita que indique el número del modelo y el número de serie de la unidad Echo que posea, el número de pieza del manual (si lo sabe), su nombre y dirección, y correo a la dirección de debajo.
