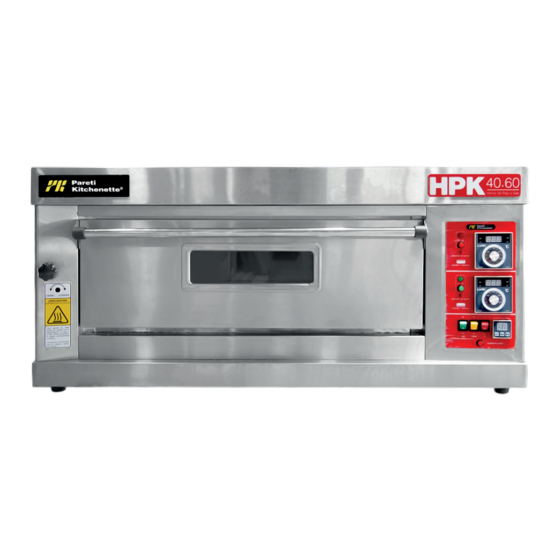

- Página 1 IGAHO0042 ~ IGAHO0044 MANUAL DE USUARIO HORNOS HPK 40*60...
- Página 3 Muchas gracias por preferir nuestros productos Pareti Kitchenette®. Antes de usar, lea el manual de instrucciones completamente, para conseguir un óptimo rendimiento y comprender el método de operación del producto para lograr un uso correcto. Si tiene alguna pregunta, puede llamar al número de servicio postventa de nuestra empresa, y el personal técnico le dará...
-
Página 5: Tabla De Contenido
ÍNDICE I.- Normas de seguridad - 06 II.- Diagrama y estructura - 07 III.- Instalación - 11 IV.- Funcionamiento - 12 V.- Mantenimiento - 13 VI.- Resolución de Problemas - 14 VII.- Garantía - 15... -
Página 6: I.- Normas De Seguridad
I.- NORMAS DE SEGURIDAD Cualquier modificación, instalación incorrecta, ajuste, reparación mantenimiento puede provocar daños al producto y/o accidentes, cualquier ajuste o mantenimiento debe comunicarse con el proveedor y ser realizado por un profesional capacitado. Por su seguridad, no almacene ni utilice gases, líquidos, objetos inflamables y explosivos cerca de el producto. -
Página 7: Ii.- Diagrama Y Estructura
II.- DIAGRAMA Y ESTRUCTURA El horno a gas serie HPK, tiene un muy bajo consumo de gas y es un horno de piso multiuso profesional de alto estándar. El producto cuenta con un panel de visualización digital avanzado para el control automático de la temperatura y temporizador automático con sistema de alarma. -
Página 8: Partes Y Piezas
PARTES Y PIEZAS VÁLVULA SOLENOIDE SUP FONDO PUERTA VÁLVULA SOLENOIDE INF BISAGRAS PUERTA DISTRIBUIDOR DE GAS CHIMENEA LÍNEA COBRE GAS SUP DUCTO LINEA COBRE GAS INF TAPA DUCTO EXT LINEA DE GAS A QUEMADOR SUP TAPA DUCTO INTERIOR LINEA DE GAS A QUEMADOR PROTECCIÓN VENTILADOR SUP TAPA SUPERIOR... - Página 9 CONTROLADOR TEMPORIZADOR SWITCH CONTROL DIGITAL CONTROL DIGITAL TEMPORIZADOR INFERIOR SUPERIOR SWITCH SWITCH PRINCIPAL ALARMA/ ZUMBADOR MÓDULO SENSOR MÓDULO INFERIOR SENSOR SUPERIOR TIERRA MOTOR VENTILADOR CHISPERO SENSOR DE LLAMA CHISPERO VÁLVULA VÁLVULA MOTOR SENSOR DE LLAMA SOLENOIDE 2 SOLENOIDE 1 VENTILADOR LUZ INTERIOR Manual de usuario/ Hornos HPK 40*60 -...
- Página 10 4.- DATOS TÉCNICOS Modelo HPK 1 4060 HPK 2 4060 HPK 3 4060 Cantidad Cámaras 1 Cámara 2 Cámara 3 Cámara Voltaje 220 V 220 V 220 V Potencia 120 W 240 W 360 W Frecuencia 50Hz 50Hz 50Hz Dimensiones 1360x890x600 mm 1360x890x1370 mm 1360x890x1760 mm...
-
Página 11: Iii.- Instalación
6.- La presión de gas licuado debe ser 290 milimetros por columna de agua (29 mbar). 7.- Si emplea cañería de 1/2” los balones no estarán a más de 7 mt. III.- INSTALACIÓN 8.- Si emplea cañería de 3/4” los balones no estarán a mas de 18 mt. -
Página 12: Iv.- Funcionamiento
ciclo continuará forma automática. 6.- Para utilizar el temporizador, debe presionar botón “encendido timer” (NARANJA) luego con los botones de “arriba y abajo” puede calcular el tiempo. IV.- FUNCIONAMIENTO 7.- Si desea utilizar el humidificador, presione el botón redondo(VERDE) y automáticamente comenzará... -
Página 13: V.- Mantenimiento
V.- MANTENIMIENTO 1.- Apague el horno y deje enfriar antes de hacer la mantención o limpieza. 2.- Nunca utilizar agua en exceso o verterla directamente en el horno, utilice un paño húmedo para realizar la limpieza. 3.- No utilice productos abrasivos. 4.- En caso de requerir una mantención de partes eléctricas del horno contactarse con servicio técnico de Pareti-Kitchenette®... -
Página 14: Vi.- Resolución De Problemas
VI.- RESOLUCIÓN DE PROBLEMAS PROBLEMA POSIBLES CAUSAS POSIBLES SOLUCIONES Revisar conexión eléctrica, si Solenoide de gas con el problema persiste solicitar problemas cambio de válvula Cambiar alimentación o No hay suficiente gas en los cilindros de gas por uno cilindros nuevo El chispero debiese Chispero alterado... -
Página 15: Vii.- Garantía
VII.- GARANTÍA TÉRMINOS DE LA GARANTÍA Estimado Cliente: El aparato por Usted adquirido ha sido sometido a rigurosos procesos de Control de Calidad antes de llegar a su poder. Sin embargo, P&C garantiza su perfecto funcionamiento durante el período de garantía señalado en su póliza: en caso de ser requerido;... - Página 16 Pareti kitchenette® es marca registrada por Grupo Empresas Pareti. Aldunate 1676, Valparaíso, Chile. www.paretikitchenette.cl...
