3.3 Conexiones

Para las conexiones 230 V deberá seguir las siguientes indicaciones:
■ En caso de conexión fija a la red debe ser posible interrumpir la alimentación
de corriente al regulador mediante un interruptor externo al regulador.
En caso de conexión a la red a través de cable y enchufe con puesta a tierra, no
es necesario este interruptor.
Los reguladores están fabricados para trabajar con corriente de 230 V/50 Hz. Las
bombas y válvulas conectadas también deben estar diseñadas para esta tensión.
Todos los cables de protección deben conectarse a los bornes marcados con
PE.
■ Los bornes de conductor neutro (N) están unidos eléctricamente y no deben
ser conectados.
Todas las salidas de relé (A1/A2/A3) son contactos de cierre a 230 V. Si se
necesitan contactos a potencial 0, pueden solicitarse los accesorios correspon-
dientes.
3.4 Conexión de las sondas de temperatura
Los aparatos Vision plus HE trabajan con sondas de platino de precisión del Tipo
PT1000. Según el tipo de instalación y el alcance de las funciones se necesitan de
2 a 6 sensores.
Instalación / Cableado de las sondas de temperatura:
■ Monte los sensores en el colector y el acumulador. Para ello procure que exista
una buena conducción térmica, aplicando en caso necesario una pasta termo-
conductora.
Sección para prolongaciones de cable (apantallado):
- hasta 15 m 2 x 0,5 mm
- hasta 50 m 2 x 0,75 mm
El apantallado se une con PE.
Las sondas de temperatura se conectan según el esquema de instalación. En
los sondas de temperatura no es necesario tener en cuenta la polaridad de
ambos hilos.
■ Los cables de sensor deben instalarse separados de los cables de 230 V.
En caso de sensores de colector y prolongaciones de cable se utilizarán tomas
de corriente para sensores con protección de sobretensión.
4
Breve descripción y manejo

4.1 Elementos de la pantalla

Durante el funcionamiento real – y según la opción del menú – sólo aparecerán
algunos de estos símbolos.
,
2
.
2

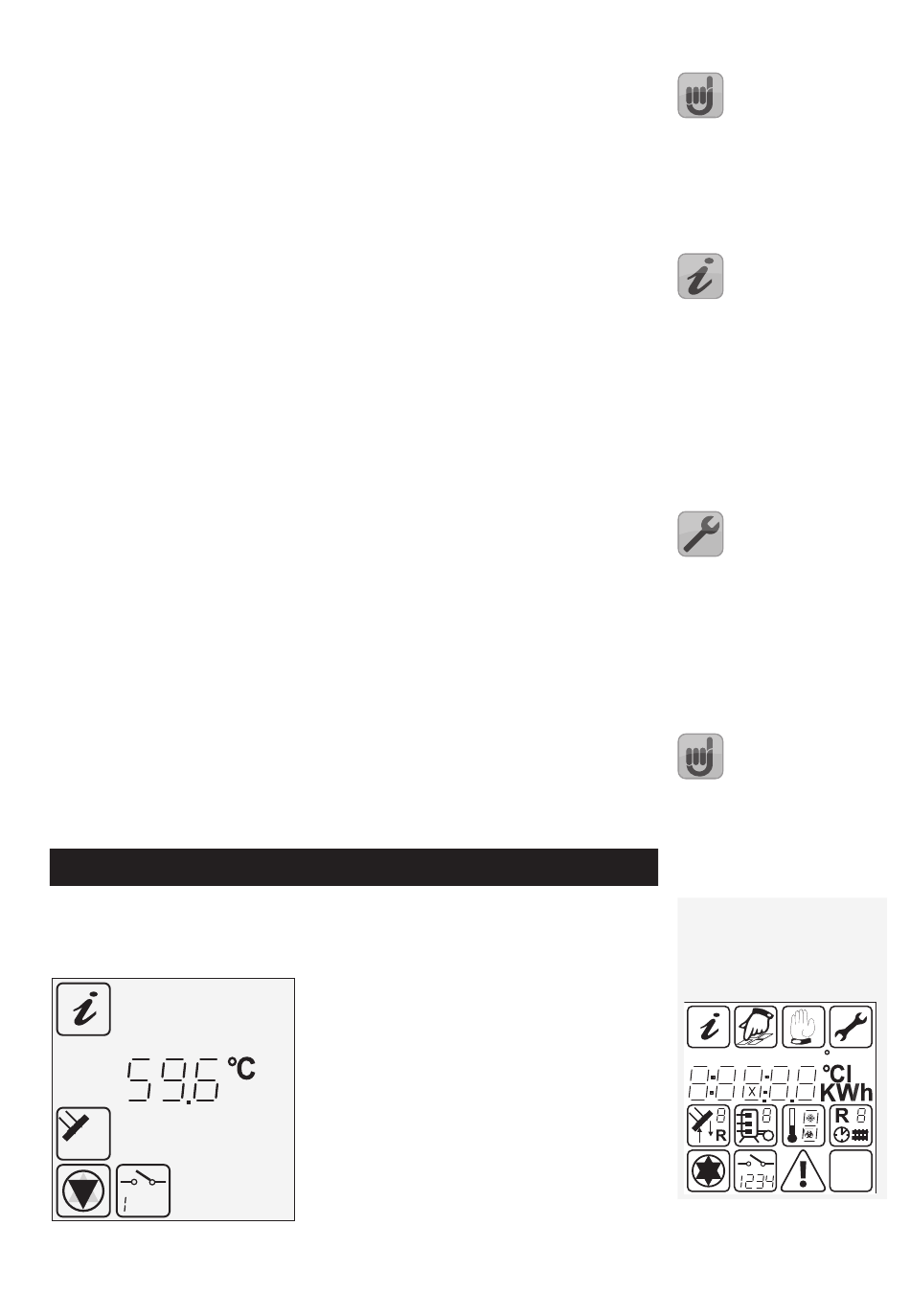

Menú activo en el nivel de menús
Asignación de la pantalla actual
Valores de medición, tiempos o regula-
ciones actuales: en este caso 59,6 °C.
Punto de medición
Estado del regulador/Mensajes
Pantalla completa
A continuación se presentan
todos los símbolos gráficos
disponibles.
F
hPa
dTmin max
start
stop
%
ok?
