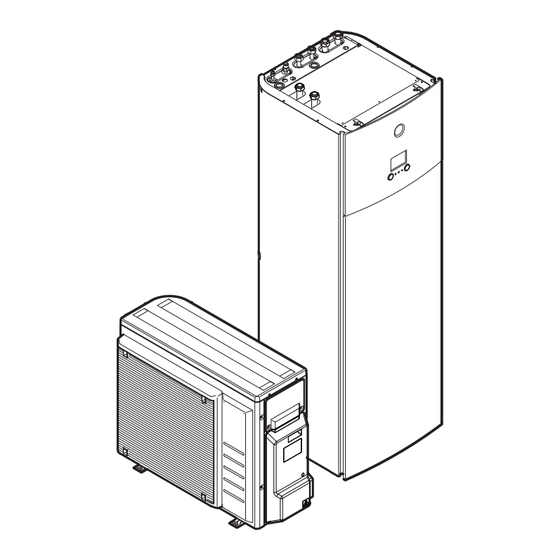

Página 1 Guía de referencia del instalador Daikin Altherma 3 R F https://daikintechnicaldatahub.eu ERGA04EAV3 EHVZ04S18EA6V ERGA06EAV3H EHVZ08S18EA6V ERGA08EAV3H EHVZ08S23EA6V ERGA04EAV3A EHVZ08S18EA9W ERGA06EAV3A EHVZ08S23EA9W ERGA08EAV3A...
Página 2: Tabla De Contenido
Apertura y cierre de las unidades........................... 58 7.2.1 Acerca de la apertura de las unidades ......................58 7.2.2 Cómo abrir la unidad exterior ........................58 Guía de referencia del instalador ERGA04~08EA + EHVZ04+08S18+23EA Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 3 Conexiones a la unidad exterior ............................. 101 9.2.1 Cómo conectar el cableado eléctrico a la unidad exterior................102 Conexiones a la unidad interior............................103 ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 4 13.1 Precauciones de seguridad durante el mantenimiento....................234 13.2 Mantenimiento anual ..............................235 13.2.1 Mantenimiento anual de la unidad exterior: vista general ................235 Guía de referencia del instalador ERGA04~08EA + EHVZ04+08S18+23EA Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 5 Tabla 3 – Superficie mínima de abertura inferior para ventilación natural: unidad interior........271 16.8 Curva ESP: Unidad interior.............................. 273 17 Glosario 18 Tabla de ajustes de campo ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 6: Acerca De Este Documento
Las revisiones más recientes de la documentación suministrada pueden estar disponibles en la página Web regional de Daikin o a través de su distribuidor. La documentación original está escrita en inglés. Los demás idiomas son traducciones. ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador...
Página 7: Significado De Los Símbolos Y Advertencias
Datos técnicos ▪ Hay disponible un subconjunto de los datos técnicos más recientes en el sitio web regional Daikin (accesible al público). ▪ Hay disponible un conjunto completo de los datos técnicos más recientes en el Daikin Business Portal (autenticación necesaria).
Página 8: La Guía De Referencia Del Instalador, De Un Vistazo
Documentación disponible para el instalador Precauciones generales de Instrucciones de seguridad que debe leer antes seguridad de la instalación Instrucciones de seguridad específicas del instalador ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 9 Nota: También hay una tabla de ajustes del instalador en la guía de referencia del instalador. Esta tabla debe completarla el instalador y entregarla al usuario. ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 10: Precauciones Generales De Seguridad
Tome las medidas adecuadas para evitar que la unidad se convierta en refugio de pequeños animales. Si algún animal entrase en contacto con los componentes eléctricos, podría causar averías o hacer que apareciese humo o fuego. ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 11: Lugar De Instalación
AVISO Asegúrese de que la instalación de la tubería de refrigerante cumple con la normativa vigente. La norma aplicable en Europa es EN378. ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 12 En caso de que sea necesario volver a cargar, consulte la placa de identificación de la unidad. Dicha placa indica el tipo de refrigerante y la cantidad necesaria. ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 13: Agua
▪ NO toque los componentes eléctricos con las manos húmedas. ▪ No deje la unidad desprovista de vigilancia sin la tapa de servicio colocada. ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 14 ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 15 Si se pone en funcionamiento el producto con la rotación de fases invertida, el compresor y otras partes de la máquina pueden romperse. ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 16: Instrucciones De Seguridad Específicas Para El Instalador
(por ejemplo, llamas desnudas, un equipo de gas en funcionamiento o una resistencia eléctrica en funcionamiento). ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 17 Instrucciones de seguridad específicas para el instalador ADVERTENCIA Asegúrese de que las operaciones de instalación, mantenimiento y reparación cumplan con las instrucciones que aparecen en Daikin y con la normativa aplicable y que SOLO las realice personal autorizado. Apertura y cierre de la unidad (vea "7.2 Apertura y cierre de las...
Página 18: Instalación
NO instale un condensador de avance de fase, porque la unidad está equipada con un Inverter. Un condensador de avance de fase reducirá el rendimiento y podría provocar accidentes. ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 19 Asegúrese de que la hora de inicio de la función de desinfección [5.7.3] con duración determinada [5.7.5] NO se interrumpa por una posible demanda de agua caliente sanitaria. ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 20: Mantenimiento Y Servicio
Si no puede encontrar la causa del problema, póngase en contacto con su distribuidor. ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 21 ▪ Utilice un sistema de recogida independiente para que el compresor de la unidad NO tenga que funcionar. ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 22: Acerca De La Caja
▪ Prepare con antelación el camino por donde se transportará la unidad hacia el interior. ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 23: Unidad Exterior
1 Manipule la unidad utilizando la eslinga de la izquierda y el asa de la derecha. Tire de los dos lados de la eslinga a la vez para evitar que la eslinga se separe de la unidad. ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 24: Extracción De Los Accesorios De La Unidad Exterior
▪ La unidad interior debe extraerse de su embalaje conforme a las instrucciones de la hoja de desembalaje. ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 25: Cómo Desembalar La Unidad Interior
Cinta sellante para entrada de cableado de baja tensión 4.3.3 Manipulación de la unidad interior Utilice las asas en la parte posterior y en la base para transportar la unidad. ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 26 Asas de la parte posterior de la unidad b Asas de la base de la unidad. Incline con cuidado la unidad hacia atrás para poder ver las asas. ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 27: Acerca De Las Unidades Y Las Opciones
[—]=modelo no austriaco H=modelo no austriaco (diferencia de altura de 30 m permitida si la unidad exterior está en su punto más alto) A=modelo austriaco ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 28: Etiqueta De Identificación: Unidad Interior
Se recomienda instalar esta opción en regiones frías con temperaturas ambiente bajas o nevadas abundantes. Para obtener instrucciones de instalación, véase el manual de instalación de la resistencia de la bandeja de drenaje. ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 29: Posibles Opciones Para La Unidad Interior
PCB E/S digital (EKRP1HBAA) La PCB E/S digital es necesaria para proporcionar las siguientes señales: ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 30 Para obtener instrucciones de instalación, véase el documento de instrucciones del kit de curvado de tubos. ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 31: Combinaciones Posibles De Unidad Interior Y Unidad Exterior
"9.3.11 Cómo conectar una red inteligente" [ 120]. 5.2.3 Combinaciones posibles de unidad interior y unidad exterior Unidad interior Unidad exterior ERGA04 ERGA06 ERGA08 EHVZ04 — — EHVZ08 — ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 32: Pautas De Aplicación
Configuración del depósito de agua caliente sanitaria ▪ Configuración de la medición de energía ▪ Configuración del control de consumo energético ▪ Configuración de un sensor de temperatura exterior ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 33: Configuración Del Sistema De Calefacción De Habitaciones
Pautas de aplicación 6.2 Configuración del sistema de calefacción de habitaciones El sistema de bomba de calor de Daikin suministra agua de impulsión para calentar los emisores en una o más habitaciones. Puesto que el sistema ofrece una amplia flexibilidad para controlar la temperatura de cada habitación, debe responder primero a las siguientes preguntas:...
Página 34 Tenga en cuenta que el modo de funcionamiento de cada controlador remoto de los convectores de la bomba de calor debe establecerse de modo que coincida con la unidad interior. ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 35 La calefacción de suelo radiante obtiene su rendimiento óptimo con el sistema de bomba de calor. ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 36: Configuración Del Depósito De Agua Caliente Sanitaria
Ejemplo: si el consumo de ACS de una familia (4 personas) al día es: ▪ 3 duchas ▪ 1 baño ▪ 3 volúmenes de lavabo Entonces el consumo de ACS = (3×100 l)+(1×150 l)+(3×10 l)=480 l ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 37: Ajuste Y Configuración - Depósito De Acs
6.3.3 Ajuste y configuración – depósito de ACS ▪ Para grandes consumos de ACS, puede calentar el depósito de ACS varias veces al día. ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 38: Bomba Acs Para Agua Caliente Instantánea
Puede programar un programa para controlar la bomba ACS a través de la interfaz de usuario. Para obtener más información, véase la guía de referencia del usuario. ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 39: Bomba Acs Para Desinfección
Para la calefacción de habitaciones Para la refrigeración de habitaciones Para la producción de agua caliente sanitaria ▪ Puede leer los datos energéticos: Mensuales Anuales ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 40: Calor Producido
INFORMACIÓN Cuando mida el consumo de energía eléctrica, asegúrese de que TODO el consumo del sistema esté cubierto por los medidores de energía eléctrica. ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 41: Suministro Eléctrico De Flujo De Kwh Normal
Unidad exterior (L d Unidad exterior (L e Unidad interior (L e Unidad interior (L f Resistencia de reserva (L f Resistencia de reserva (L ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 42: Excepción
Unidad exterior monofásica con resistencia de reserva trifásica: 58 0 58 0 1 5 0 1 5 0 45 08 96 .0 05 X5M/5+6 X5M/3+4 X5M/9+10 A Unidad exterior ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 43: Configuración Del Control De Consumo Energético
▪ Calefacción de habitaciones y producción de ACS mediante el paso 1 de la resistencia de reserva. ▪ Funcionamiento anti-legionela. ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 44: Limitación Energética Permanente
La limitación energética también es útil en combinación con el sistema de gestión de energía. La energía o corriente de todo el sistema Daikin están limitadas dinámicamente mediante entradas digitales (máximo cuatro pasos). Cada nivel de limitación energética se establece a través de la interfaz de usuario limitando algo de lo siguiente: ▪...
Página 45: Proceso De Limitación Energética
APAGA la unidad exterior. Ejemplo Si la configuración es la siguiente: el nivel de límite de consumo NO permite el funcionamiento de la resistencia de reserva (paso 1). ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 46: Limitación De Consumo Bbr16
Establezca los ajustes de control de consumo energético en [9.9] a través de la interfaz de usuario (consulte "Control del consumo energético" [ 206]): Active BBR16 Establezca el nivel de limitación energética ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 47: Configuración De Un Sensor De Temperatura Exterior
Para proteger la unidad exterior, siempre se utiliza el sensor interno de la unidad exterior. ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 48: Instalación De La Unidad
El aparato debe almacenarse en una habitación en la que no haya fuentes de ignición funcionando continuamente (ejemplo: llamas, un aparato a gas funcionando o un calentador eléctrico en funcionamiento). ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 49: Requisitos Para El Lugar De Instalación De La Unidad Exterior
▪ rotura del ventilador (si el viento fuerte sopla continuamente contra el ventilador, puede comenzar a girar muy deprisa hasta romperse). ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 50 Ejemplo: Detrás del edificio. Si la unidad exterior está expuesta a los vientos marinos directos, instale un cortavientos. ▪ Altura del cortavientos≥1,5×altura de la unidad exterior ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 51: Modo Refrigeración
Rejilla de succión Proteja la unidad exterior de nevadas directas y tenga cuidado de no dejar NUNCA que la unidad exterior quede cubierta por la nieve. ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 52: Requisitos Para El Emplazamiento De Instalación De La Unidad Interior
Si la unidad exterior (ERGA04EAV3 o ERGA04~08EAV3A) 20 m está en su punto más alto Si la unidad interior está en el punto más alto 20 m ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 53: Requisitos Especiales Para Unidades R32
Además de los requisitos de separación: la habitación de instalación de la unidad interior también debe cumplir con las condiciones descritas en "7.1.5 Patrones de instalación" [ 54]. ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 54: Patrones De Instalación
Las juntas entre los componentes del sistema de refrigerante deben ser accesibles para fines de mantenimiento. ADVERTENCIA Asegúrese de que las operaciones de instalación, mantenimiento y reparación cumplan con las instrucciones que aparecen en Daikin y con la normativa aplicable y que SOLO las realice personal autorizado. AVISO ▪...
Página 55 ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 56 ▪ Debe ser una abertura permanente que no pueda cerrarse. nv-min ▪ Debe tener ≥50% de A (abertura mínima inferior). nv-min ▪ Debe estar a ≥1,5 m del suelo. (≥A nv-min ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 57 Ejemplo: si la carga de refrigerante es de 4,3 kg, utilice la file correspondiente a 4,4 kg. Carga de refrigerante total (kg) (dm²) nv-min ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 58: Apertura Y Cierre De Las Unidades
No deje la unidad desprovista de vigilancia sin la tapa de servicio colocada. 7.2.2 Cómo abrir la unidad exterior PELIGRO: RIESGO DE ELECTROCUCIÓN PELIGRO: RIESGO DE QUEMADURAS/ABRASAMIENTO ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 59: Cómo Cerrar La Unidad Exterior
Si desmonta el panel de la interfaz de usuario, desconecte también los cables de la parte posterior del panel de la interfaz de usuario para evitar daños. ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 60 ▪ Si necesita acceder a la caja de interruptores de alta tensión 2× 5 Si tiene que acceder a los componentes de alta tensión, retire la tapa de la caja de conexiones de alta tensión. ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 61: Cómo Bajar La Caja De Conexiones De La Unidad Interior
3 Coloque la caja de interruptores en un punto más bajo de la unidad. Utilice las 2 bisagras situadas más abajo en la unidad. ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 62: Cómo Cerrar Instalar La Unidad Interior
Compruebe la firmeza y el nivel del suelo para evitar que la unidad genere vibraciones o ruidos. Fije la unidad con firmeza mediante los pernos de la base, según se ve en el dibujo de ésta. ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 63 Opción 2: con patas de montaje de plástico En este caso, puede utilizar los pernos, tuercas, arandelas y arandelas elásticas incluidas como accesorios con la unidad. ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 64 Kit opcional EKFT008D Opción 4: con soportes de pared con el kit opcional EKFT008D El kit opcional EKFT008D se recomienda para zonas con nevadas abundantes. ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 65: Cómo Instalar La Unidad Exterior
1 Levante la unidad exterior, tal y como se describe en "4.2.2 Manipulación de la unidad exterior" [ 23]. 2 Instale la unidad exterior de la siguiente manera: ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 66: Cómo Habilitar Un Drenaje Adecuado
150 mm en la parte inferior de la unidad para evitar que entre agua en la unidad o que el agua de drenaje gotee (consulte la siguiente ilustración). ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 67 (punto c en la ilustración). ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 68: Cómo Evitar Que La Unidad Exterior Se Caiga
3 Inserte una capa de goma entre los cables y la unidad exterior para evitar que los cables rayen la pintura (suministro independiente). 4 Conecte los extremos de los cables. 5 Apriete los cables. ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 69: Montaje De La Unidad Interior
3 Deslice la unidad interior para colocarla en su posición. 4 Ajuste la altura de los pies niveladores para compensar las irregularidades del suelo. La máxima desviación permitida es de 1. ≤1° ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 70: Para Conectar El Tubo Flexible De Drenaje Al Orificio De Salida De Drenaje
4 Vuelva a montar el panel lateral. Asegúrese de que el agua fluye por el tubo de drenaje. Se recomienda utilizar un embudo para recoger el agua. Opción 1: a través del panel lateral izquierdo 3× ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 71 Instalación de la unidad Opción 2: a través del panel lateral derecho 3× ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 72: Instalación De Las Tuberías
Lea también las precauciones y requisitos en las "2 Precauciones generales de seguridad" [ 10]. Consulte también "7.1.4 Requisitos especiales para unidades R32" [ 53] para ver requisitos adicionales. ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 73: Aislamiento De Las Tuberías De Refrigerante
8.2.1 Acerca de la conexión de la tubería de refrigerante Antes de conectar las tuberías de refrigerante Asegúrese de que la unidad exterior y la unidad interior estén montadas. ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 74: Precauciones Al Conectar Las Tuberías De Refrigerante
Proteja las tuberías tal y como se describe en la siguiente tabla para evitar que entre suciedad, líquido o polvo. ▪ Tenga cuidado cuando pase tuberías de cobre a través de las paredes (consulte la siguiente figura). ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 75: Pautas Al Conectar Las Tuberías De Refrigerante
Par de apriete Dimensiones de Forma del tubería (mm) (N•m) abocinado (A) abocardado (mm) (mm) 90° ±2 Ø6,4 15~17 8,7~9,1 ØA Ø15,9 62~75 19,3~19,7 0.4~0.8 ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 76: Pautas Para Curvar Los Tubos
La unidad interior y la unidad exterior cuentan con conexiones abocardadas. Conecte ambos extremos sin cobresoldar. Si es necesario cobresoldar, tenga en cuenta lo siguiente: ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 77: Utilización De La Válvula De Cierre Y De La Conexión De Servicio
NO coloque la llave a la caperuza del vástago, ya que ello podría dar lugar a una fuga de refrigerante. ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 78: Cuando Se Espere Una Presión De Funcionamiento Reducida (Por Ejemplo, Durante El Enfriamiento Con Temperatura De Aire Exterior Baja), Selle
▪ Después de manipular la conexión de servicio, apriete la caperuza de la conexión de servicio y compruebe que no haya fugas de refrigerante. ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 79: Cómo Conectar Las Tuberías De Refrigerante A La Unidad Exterior
1 Conecte la válvula de cierre de líquido desde la unidad exterior hasta la conexión de líquido refrigerante de la unidad interior. a Conexión del líquido refrigerante b Conexión del gas refrigerante ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 80: Comprobación De Las Tuberías De Refrigerante
−⁠ 1 00,7 kPa (−⁠ 1 .007 bar)(5 Torr absoluto). Asegúrese de que el aceite de la bomba no fluya de forma opuesta hacia el sistema cuando la bomba no esté funcionando. ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 81: Cómo Comprobar Si Hay Fugas
Conecte la bomba de vacío y el colector de la siguiente forma: g h i a Manómetro b Colector de medición c Válvula de baja presión (Lo) d Válvula de alta presión (Hi) ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 82: Aislamiento De Las Tuberías De Refrigerante
1 Aísle y fije la tubería de refrigerante y los cables de la siguiente manera: ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 83: Carga De Refrigerante
1 Todo el refrigerante se recupera desde el sistema. 2 Comprobación de las tuberías de refrigerante externas de la unidad exterior (pruebas de fuga, secado de vacío). ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 84: Precauciones Al Cargar Refrigerante
Si es necesaria una recarga completa, la carga total de refrigerante es: la carga de refrigerante de fábrica (véase la placa de especificaciones técnicas) + la carga adicional determinada. ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 85: Carga De Refrigerante Adicional
Utilice el valor GWP que se menciona en la etiqueta de carga de refrigerante adicional. 2 Peque la etiqueta en el interior de la unidad exterior cerca de las válvulas de cierre de gas y líquido. ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 86: Preparación De Las Tuberías De Agua
Véase "16 Datos técnicos" [ 257] para conocer las curvas de presión estática externa de la unidad interior. ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 87 Válvula de 3 vías motorizada (mezcla para la zona principal) g Bomba principal h Bomba adicional i Válvula de aislamiento j Colector (suministro independiente) ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 88 Conexión de recirculación b Conexión del agua caliente c Ducha ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 89: Fórmula Para Calcular La Presión De Carga Inicial Del Depósito De Expansión
FHL1...3 Circuito cerrado de calefacción radiante en suelos (suministro independiente) HPC1...3 Convector de bomba de calor (suministro independiente) T1...3 Termostato de ambiente individual (opcional) ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 90: Volumen Máximo De Agua
0,1 bar por cada metro por debajo de los 7 m. ▪ Compruebe que el volumen de agua NO sobrepase el volumen máximo de agua permitido. ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 91: Cambio De La Presión De Carga Inicial Del Depósito De Expansión
Utilice solo nitrógeno seco para ajustar la presión de carga inicial del depósito de expansión. ▪ Si el depósito de expansión no se ajusta adecuadamente, la presión de carga inicial causará un fallo de funcionamiento del sistema. ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 92: Cómo Comprobar El Volumen De Agua: Ejemplos
8.6.1 Acerca de la conexión de las tuberías de agua Antes de la conexión de las tuberías de agua Asegúrese de que las unidades exterior e interior están montadas. ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 93: Flujo De Trabajo Habitual
Salida de agua en la zona principal para calefacción de habitaciones f Entrada de agua en la zona principal para calefacción de habitaciones ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 94 Debe instalarse una válvula de alivio de presión (suministro independiente) con una presión de apertura máxima de 10 bar (=1 MPa) en la conexión de entrada del agua fría sanitaria, de conformidad con las normativas en vigor. ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 95: Cómo Conectar Las Tuberías De Recirculación
Asegúrese de que las dos válvulas de purga de aire (una en el filtro magnético y otra en la resistencia de reserva) están abiertas. ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 96: Cómo Llenar El Depósito De Agua Caliente Sanitaria
80%, el espesor del material de aislamiento deberá ser de al menos 20 mm para evitar que se forme condensación sobre la superficie de aislamiento. ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 97: Instalación Eléctrica
La conexión del cableado eléctrico suele dividirse en los siguientes pasos: ▪ "9.2 Conexiones a la unidad exterior" [ 101] ▪ "9.3 Conexiones a la unidad interior" [ 103] ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 98: Precauciones Al Conectar El Cableado Eléctrico
Coloque el terminal de tipo engaste redondo en el cable hasta la sección cubierta y apriete el terminal con la herramienta adecuada. ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 99 M4 (tierra) Unidad interior: Elemento Par de apriete (N•m) 2,45 ±10% 0,88 ±10% 0,88 ±10% 2,45 ±10% X10M 0,88 ±10% M4 (tierra) 1,47 ±10% ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 100: Especificaciones De Los Componentes De Cableado Estándar
NO funcionará. El cableado de la unidad es diferente en función de si se interrumpe o NO el suministro eléctrico. ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 101: Descripción General De Las Conexiones Eléctricas Excepto Los Actuadores Externos
9.2 Conexiones a la unidad exterior Elemento Descripción Cable de toma de corriente Consulte "9.2.1 Cómo conectar el cableado eléctrico a la unidad exterior" [ 102]. Cable de interconexión ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 102: Cómo Conectar El Cableado Eléctrico A La Unidad Exterior
Para aliviar la tensión, utilice una abrazadera de cables. 1N~ 50 Hz 220-240 V a Cable de interconexión b Cable de toma de corriente c Fusible d Disyuntor de fugas a tierra ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 103: Conexiones A La Unidad Interior
Bomba de agua caliente Consulte "9.3.5 Cómo conectar la bomba de agua sanitaria caliente sanitaria" [ 113]. Salida de alarma Consulte "9.3.6 Cómo conectar la salida de alarma" [ 114]. ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 104 Para la zona principal: ▪ [2.9] Control ▪ [2.A] Tipo de termostato Para la zona adicional: ▪ [3.A] Tipo de termostato ▪ [3.9] (solo lectura) Control ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 105: [3.A] Tipo De Termostato
Manual de instalación del sensor remoto interior ▪ Apéndice para el equipamiento opcional Cables: 2×0,75 mm² [9.B.1]=2 (Sonda externa = Ambiente) [1.7] Compensación sensor ambiente ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 106: Cómo Conectar El Suministro Eléctrico Principal
(suministro independiente; vea el apéndice para equipamiento opcional) 9.3.1 Cómo conectar el suministro eléctrico principal 1 Abra los siguientes elementos (consulte "7.2.4 Cómo abrir la unidad interior" [ 59]): ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 107: Panel Superior
Cable de interconexión Cables: (3+GND)×1,5 mm² (= suministro eléctrico principal) — 1 2 3 1 2 3 X11YB X11YA X11Y a Cable de interconexión (=suministro eléctrico principal) ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 108: En Caso De Suministro Eléctrico De Flujo De Kwh Preferente
Cable de interconexión (=suministro eléctrico principal) b Suministro eléctrico de flujo de kWh normal c Contacto de suministro eléctrico preferente 3 Fije los cables con abrazaderas a los sujetacables. ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 109: Cómo Conectar El Suministro Eléctrico De La Resistencia De Apoyo
2 kW 3~ 230 V 5 A — 4 kW 3~ 230 V 10 A — 6 kW 3~ 230 V 15 A — 3 kW 3N~ 400 V 4 A — 6 kW 3N~ 400 V 9 A — 9 kW 3N~ 400 V 13 A — ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 110: Conecte El Suministro Eléctrico De La Resistencia De Reserva De La Siguiente Forma
Cableado de obra (ver tabla inferior) Modelo (suministro Conexiones al suministro eléctrico de la resistencia eléctrico) de reserva *6V (6V3: 1N~ 230 V) Q1DI 1N~, 50 Hz 230 V AC ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 111: Cómo Conectar La Válvula De Aislamiento
ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 112: Conexión De Medidores Eléctricos
3 Fije el cable con abrazaderas a los sujetacables. 9.3.4 Conexión de medidores eléctricos Cables: 2 (por metro)×0,75 mm² Medidores eléctricos: detección de impulsos CC 12 V (tensión suministrada por la PCB) ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 113: [9.A] Medición De Energía
9.3.5 Cómo conectar la bomba de agua caliente sanitaria Cables : (2+GND)×0,75 mm² Salida de bomba ACS. Carga máxima: 2 A (irrupción), 230 V CA, 1 A (continua) [9.2.2] Bomba ACS [9.2.3] Programa de bomba ACS ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 114: Cómo Conectar La Salida De Alarma
3 Tapa de la caja de conexiones superior 2 Conecte el cable de la salida de alarma a los terminales correspondientes tal y como se muestra en la siguiente ilustración. ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 115: Cómo Conectar La Salida De Conexión/Desconexión De Refrigeración/Calefacción De Habitaciones
9.3.7 Cómo conectar la salida de conexión/desconexión de refrigeración/calefacción de habitaciones Cables: (2+1)×0,75 mm² Carga máxima: 0,3 A, 250 V CA — 1 Abra los siguientes elementos (consulte "7.2.4 Cómo abrir la unidad interior" [ 59]): ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 116: Conecte El Cable De La Salida De Conexión/Desconexión De Refrigeración
125]) es obligatoria. b Precableado entre X2M/7+9 y Q1L (= resistencia de reserva de protector térmico). NO modificar. 3 Fije el cable con abrazaderas a los sujetacables. ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 117: Cómo Conectar La Conmutación A Fuente De Calor Externa
9.3.9 Cómo conectar las entradas digitales de consumo eléctrico Cables: 2 (por señal de entrada)×0,75 mm² Entradas digitales de limitación energética: detección 12 V CC / 12 mA (tensión suministrada por PCB) ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 118: Conexión Del Termostato De Seguridad (Contacto Normalmente Cerrado)
"7.2.4 Cómo abrir la unidad interior" [ 59]): 1 Panel superior 2 Panel de la interfaz de usuario 3 Tapa de la caja de conexiones superior ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 119: Zona Adicional
Contacto de termostato de seguridad: detección de 16 V CC (tensión suministrada por PCB). El contacto sin tensión debe asegurar una carga aplicable mínima de 15 V CC, 10 mA. ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 120: Cómo Conectar Una Red Inteligente
8H-03. 9.3.11 Cómo conectar una red inteligente Este tema explica 2 posibles formas de conectar la unidad interior a una red inteligente: ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 121: Entonces [9.8.8] Ajuste De Límite
/S10S Contacto de red inteligente de baja tensión 1 /S11S Contacto de red inteligente de baja tensión 2 1 Abra los siguientes elementos (consulte "7.2.4 Cómo abrir la unidad interior" [ 59]): ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 122 [9.8.8] Ajuste de límite kW El cableado de la red inteligente en el caso de contactos de alta tensión debe realizarse de la siguiente forma: ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 123: Instale Los Componentes Del Kit De Relés De Red Inteligente De La Siguiente Forma
Cables entre los relés y X10M (AWG18 RED) 1 2 3 4 X10M 5 6 9 10 2 Conecte el cableado de baja tensión de la forma siguiente: ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 124 1 2 3 4 4 Fije los cables con abrazaderas a los sujetacables. Si es necesario, recoja la longitud sobrante de cable con una abrazadera. ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 125: Para Conectar Con El Cartucho Wlan (Suministrado Como Accesorio)
Para evitar la penetración de agua en la caja de interruptores, selle la entrada del cableado de baja tensión utilizando la cinta sellante (incluida como accesorio). Sin cables de baja tensión Con cables de baja tensión ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 126: Configuración
Los cálculos del software ▪ Lo que vea y haga con la interfaz de usuario Cómo Puede configurar el sistema utilizando la interfaz de usuario. ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 127: Cómo Acceder A Los Comandos Más Utilizados
Muévase por la lista de dígitos y modifique el dígito seleccionado. ▪ Mueva el cursor de izquierda a derecha. ▪ Confirme el código PIN y continúe. ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 128 2 Vaya a [9.I]: Ajsutes instalador > Visión general ajustes de campo. 3 Gire el dial izquierdo para seleccionar la primera parte del ajuste y confirme pulsando el dial. ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 129: Cómo Conectar El Cable Del Pc A La Caja De Conexiones
2 Conecte el conector del cable a X10A en A1P en la caja de conexiones de la unidad interior. X10A 3 ¡Preste especial atención a la posición del conector! ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 130: Asistente De Configuración
194] Tipo de resistencia de apoyo [9.3.1] Agua caliente sanitaria [9.2.1] Emergencia [9.5.1] Número de zonas [4.4] "10.6.5 Calefacción/refrigeración habitaciones" [ 171] Resistencia de apoyo ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 131: Posibles Pantallas
Punto de consigna Eco [5.3] Punto de consigna recalentamiento [5.4] 10.3 Posibles pantallas 10.3.1 Posibles pantallas: resumen Las pantallas más habituales son las siguientes: ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 132: Pantalla De Inicio
22:19 Acciones posibles en esta pantalla Revise la lista del menú principal. Vaya a la pantalla del menú principal. Active/desactive los hilos de Ariadna. ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 133: Descripción
Unidad interior de instalación en el suelo con depósito integrado Unidad interior de montaje en pared Unidad interior de instalación en pared con depósito separado Presión del agua ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 134 "14.4.1 Mostrar el texto de ayuda en caso de avería" [ 249] para obtener más información. Si la operación correspondiente (por ejemplo, calefacción de habitaciones) no está activa, el círculo aparece sombreado. ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 135: Pantalla Del Menú Principal
Permite acceder a ajustes del usuario como el Ajustes usuario modo vacaciones y el modo silencioso. Muestra datos e información sobre la unidad Información interior. ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 136: Pantalla Del Menú
°C – – Ambiente Zona principal [3] Pantalla de zona adicional [5] Pantalla de temperatura del depósito °C – °C – Zona adicional Depósito ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 137: Explicación
Ajuste y valor seleccionados Acciones posibles en esta pantalla Revise la lista de ajustes. Cambie el valor. Vaya al siguiente ajuste. Confirme los cambios y continúe. ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 138: Programas Y Valores Prefijados
10.4.2 Utilización y aplicación de programas Acerca de los programas En función del esquema del sistema y de la configuración del instalador, puede haber disponibles programas para varios controles. ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 139 141]. ▪ Programas predefinidos: número de programas predefinidos disponibles en el sistema para un control concreto. Si es necesario, puede definir su propio programa. ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 140 ▪ Desactivado: cuando el sistema NO puede calefacción. calentar la zona adicional. ▪ Activado: cuando el sistema puede calentar la zona adicional. ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 141: Pantalla De Programa: Ejemplo
146]. 10.4.3 Pantalla de programa: ejemplo Este ejemplo muestra cómo configurar un programa de temperatura ambiente en el modo calefacción para la zona principal. ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 142: Información
Para borrar el contenido del programa de la semana 1 Seleccione el nombre del programa actual. Def. usuario 1 Mié Sáb 2 Seleccione Eliminar. Eliminar Renombrar Seleccionar 3 Seleccione OK para confirmar. ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 143 En este ejemplo, el lunes es el primer día que ha programado. Por tanto, la última acción programada es válida hasta la primera acción del próximo lunes. ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 144: Resultado
5 Repita esta acción con los demás días de la semana. — Def. usuario 1 Mié Sáb Para definir el programa para Sábado y copiarlo en Domingo 1 Seleccione Sábado. 2 Seleccione Editar. ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 145: Para Modificar El Nombre Del Programa
No es posible modificar el nombre de todos los programas. Ejemplo de utilización: trabaja en un sistema de 3 turnos Si trabaja en un sistema de 3 turnos, puede realizar lo siguiente: ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 146: Ajuste De Las Tarifas Eléctricas
2 Programe la selección con la pantalla de programación. Puede — ajustar las tarifas de la electricidad Alta, Media y Baja en función de su compañía de electricidad. 3 Confirme los cambios. ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 147 Tarifa de la electricidad=tarifa real de la electricidad + incentivo/kWh Tarifa de la electricidad=12,49+5 Tarifa de la electricidad=17,49 Precio Valor en hilo de Ariadna Gas: 4,08 /kWh [7.6]=8.6 Electricidad: 12,49 /kWh [7.5.1]=17 ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 148: Curva Con Dependencia Climatológica
Defina la curva de dependencia climatológica con estos dos puntos de ajuste: ▪ Punto de ajuste (X1, Y2) ▪ Punto de ajuste (X2, Y1) ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 149: Curva Con Pendiente/Compensación
Ejemplos Curva de dependencia climatológica cuando se selecciona pendiente: ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 150: Descripción
El icono corresponde al emisor de calor de dicha zona: ▪ : calefacción de suelo radiante ▪ : unidad fancoil ▪ : radiador ▪ : depósito de agua caliente sanitaria ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 151: Uso De Curvas De Dependencia Climatológica
También es posible ver qué tipo hay seleccionado a través de: ▪ [3.C] Zona adicional > Tipo de curva DC ▪ [5.E] Depósito > Tipo de curva DC Restricción: Disponible solo para instaladores. ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 152 Nota… Ajuste preciso con puntos de ajuste: A temperaturas A temperaturas exteriores normales… exteriores frías… Frío ↑ — ↑ — ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 153: Menú De Ajustes
[1.3] Programa de refrigeración [1.4] Antihielo [1.5] Rango punto de consigna [1.6] Compensación sensor ambiente [1.7] Compensación sensor ambiente [1.9] Punto de consigna confort de ambiente ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 154 Control del termostato ambiente Permite que el termostato de ambiente exterior externo se ocupe de la protección antiescarcha del ambiente: ([C‑07]=1) ▪ Ajuste [C.2] Calefacción/ refrigeración=Activado. ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 155 Control del termostato de ambiente exterior ([C‑07]=1) Con el control del termostato de ambiente exterior, la protección antiescarcha del ambiente está garantizada por el termostato de ambiente exterior, siempre que: ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 156 Código Descripción [1.4.1] [2-06] Activación: ▪ 0 No: función antiescarcha APAGADA. ▪ 1 Sí: función antiescarcha activada. ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 157: Punto De Consigna Ambiente
▪ –5°C~5°C, pasos de 0,5°C ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 158: Zona Principal
[2.8] Rango punto de consigna [2.9] Control [2.A] Tipo de termostato [2.B] Delta T [2.C] Modulación [2.D] Válvula de aislamiento [2.E] Tipo de curva DC ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 159: Programa Horario
Con la unidad ajustada en el modo dependiente de las condiciones climatológicas, el usuario puede subir o bajar la temperatura del agua hasta un máximo de 10°C. ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 160: El Ajuste Tipo
En el control de termostato de ambiente, el ajuste Tipo emisor afecta a la ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 161 Asegúrese de configurar los tipos de emisor de la zona principal [2.7] y la zona adicional [3.7] correctamente, de acuerdo con el emisor conectado. ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 162 Para que la habitación pueda calentarse hasta el nivel deseado, ajuste la temperatura del agua de impulsión máxima en 28°C. ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 163 Solo es aplicable en caso de control de termostato de ambiente externo. Las siguientes combinaciones son posibles para controlar la unidad (no aplicable cuando [C‑07]=0): ▪ [C‑07]=2 (Termostato ambiente) ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 164 En el modo de calefacción, la T delta indica la diferencia de temperatura entre el punto de ajuste del agua de impulsión y el agua entrante. ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 165 Estos cálculos se basan en: ▪ las temperaturas predefinidas, o ▪ las temperaturas de dependencia climatológica deseadas (si la dependencia climatológica está activada) ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 166: Modulación
La válvula de aislamiento de la zona de temperatura del agua de impulsión principal puede cerrarse en las siguientes circunstancias: ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 167: Zona Adicional
"10.5.3 Curva con pendiente/ compensación" [ 149]. Código Descripción [2.E] ▪ 2 puntos ▪ Compensación pendiente 10.6.4 Zona adicional Vista general Los siguientes elementos aparecen en el submenú: ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 168 Consulte "Modo punto de consigna" [ 159]. Código Descripción [3.4] Modo punto de consigna: ▪ Absoluto ▪ calefacción, refrigeración absoluta ▪ Dependencia condiciones climatológicas ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 169 Tipo de emisor Para obtener más información sobre el Tipo de emisor, consulte "10.6.3 Zona principal" [ 158]. ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 170 Termostato ambiente externo, o Termostato ambiente. Tipo de termostato Solo es aplicable en caso de control de termostato de ambiente externo. ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 171: Calefacción/Refrigeración De Habitaciones
La unidad es un modelo de solo calefacción. Por tanto, las referencias a la refrigeración en este documento NO son de aplicación. Vista general Los siguientes elementos aparecen en el submenú: ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 172: Cómo Comprobar Qué Modo De Funcionamiento De Climatización Se Está Utilizando Actualmente
El indicador de estado muestra si la unidad está en funcionamiento: ▪ Si la unidad no está en funcionamiento, el indicador de estado mostrará un destello azul a intervalos de aproximadamente 5 segundos. ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 173 La unidad determina su modo de funcionamiento de modo que permanezca siempre dentro de los siguientes intervalos operativos: ▪ Temperatura desconexión calefacción ▪ Temperatura desconexión refrigeración ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 174 Dos zonas de temperatura del agua de impulsión: a Zona de TAI adicional: temperatura más alta b Zona de TAI principal: temperatura más baja ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 175 Control de la calefacción de habitaciones b Apagado c Encendido d Funcionamiento de la bomba ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 176 Funcionamiento de la bomba Tipo de unidad En esta parte del menú puede leer el tipo de unidad utilizado: ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 177 7: Velocidad de la bomba 70% durante muestreo ▪ 8: Velocidad de la bomba 60% durante muestreo Los valores máximos dependen del tipo de unidad: ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 178: Bomba Fuera De Rango
Utilice este ajuste para compensar las posibles pérdidas de calor del edificio causadas por la evaporación de hielo o nieve derretidos. (P.ej. países en regiones frías). ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 179: Sobreimpulso
Antihielo [1.4] o [4.C] impide que la habitación se enfríe demasiado. Para obtener más información sobre la protección antiescarcha del ambiente, consulte "10.6.2 Ambiente" [ 153]. ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 180: Depósito
No puede esperar a la siguiente acción programada para calentar el depósito de ACS. A continuación, puede activar el modo de potencia de ACS. ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 181: Punto De Consigna Recalentamiento
Código Descripción [5.4] [6-0C] Punto de consigna recalentamiento: ▪ 30°C~min(50,[6‑0E])°C ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 182 1: Lunes ▪ 2: Martes ▪ 3: Miércoles ▪ 4: Jueves ▪ 5: Viernes ▪ 6: Sábado ▪ 7: Domingo [5.7.3] [2‑02] Hora de inicio ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 183 ([C.3]: Funcionamiento > Depósito), el modo de desinfección permanecerá activo. Sin embargo, si lo sitúa en APAGADO cuando la desinfección está en marcha, se produce un error AH. ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 184 La temperatura de ENCENDIDO mínima es de 20°C, aunque la histéresis del punto de ajuste sea inferior a 20°C. ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 185: Histéresis (Histéresis De Recalentamiento)
Consulte también "10.5 Curva con dependencia climatológica" [ 148]. ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 186: [0-0B]: Temperatura Del Depósito Deseada
La diferencia de temperatura que determina la temperatura de APAGADO de la bomba de calor. Intervalo: 0°C~10°C Ejemplo: punto de ajuste (T )>temperatura máxima bomba de calor–[6‑01] (T –[6‑01]) ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 187 Para obtener más información, véase el rango de funcionamiento. Tipo de curva DC Existen 2 métodos para definir las curvas de dependencia climatológica: ▪ 2 puntos (consulte "10.5.2 Curva de 2 puntos" [ 148]) ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 188: Ajustes Del Usuario
La utilización del modo vacaciones consta normalmente de las siguientes fases: Ajuste de la fecha de inicio y la fecha de finalización de las vacaciones. Activación del modo vacaciones. ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 189 Cómo utilizar el modo silencioso 1 Vaya a [7.4.1]: Ajustes usuario > Silencioso > Activación. ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 190 Ajuste del precio del gas 1 Vaya a [7.6]: Ajustes usuario > Tarifa del gas. 2 Seleccione la tarifa del gas correcta. 3 Confirme los cambios. ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 191 ▪ Tarifa real del gas + (incentivo/kWh×0,9) Para ver instrucciones sobre cómo ajustar la tarifa del gas, consulte "Ajuste del precio del gas" [ 190]. ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 192: Información
[8.3] Información sobre el proveedor [8.4] Sondas [8.5] Actuadores [8.6] Modo de funcionamiento [8.7] Acerca de [8.8] Estado de conexión [8.9] Horas de func. [8.A] Reiniciar ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 193 Información sobre el estado de conexión de la unidad, el termostato de ambiente y la WLAN. [8.9] Horas de func. Horas de funcionamiento de componentes específicos del sistema ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 194: Ajustes Del Instalador
Este ajuste es de solo lectura. Código Descripción [9.2.1] [E‑05] ▪ Integrado [E‑06] La resistencia de reserva también se utilizará para calentar el agua caliente sanitaria. [E‑07] ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 195: Agua Caliente Instantánea: Instalada Para Agua Caliente Instantánea Cuando Se
Europa. El tipo de resistencia de reserva debe establecerse en la interfaz de usuario. En el caso de las unidades con resistencia de reserva integrada, el tipo de resistencia puede consultarse pero no modificarse. ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 196 INFORMACIÓN Solo para sistemas con depósito de agua caliente sanitaria integrado: el punto de ajuste de la temperatura de almacenamiento es superior a 50°C, Daikin recomienda NO desactivar el segundo paso de la resistencia de reserva, ya que puede afectar considerablemente el tiempo que la unidad necesita para calentar el depósito de...
Página 197 [4‑00] en 2. ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 198 NO confirme el funcionamiento de emergencia. ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 199 [5‑03] Temperatura prioritaria: define la temperatura exterior por debajo de la cual la resistencia de reserva asistirá durante el calentamiento del agua caliente sanitaria. ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 200: Temporizadores
[8-04] [8-02] [8-02] [8-01] [8-01] [5-03] [4-02] [F-01] 35°C Temperatura ambiente (exterior) t Hora Temporizador antireciclaje Tiempo de ejecución máximo del agua caliente sanitaria ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 201 [9.7] [4-04] Prevención congelación de tubería de agua: ▪ 0: Funcionamiento continuo bomba ▪ 1: Funcionamiento no continuo de la bomba ▪ 2: Desactivado ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 202 Restricción: solo aplicable si [9.8.4] NO está ajustado en Red inteligente. Permitir bomba: ▪ 0 No: apagado forzado de la bomba ▪ 1 Sí: sin limitación ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 203 [9.8.6] Restricción: aplicable solo si [9.8.4]=Red inteligente. Para definir si las resistencias eléctricas están permitidas. Permitir resistencias eléctricas: ▪ ▪ Sí ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 204 1 o 2 restablecerá [D-00] a 0, ya que el sistema no incorpora resistencia de refuerzo. Ajuste [D-00] únicamente a los valores de la siguiente tabla: [D‑00] Resistencia de reserva Compresor APAGADO forzado APAGADO forzado Permitida ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 205 Modo de emergencia. Si el modo de emergencia está activo, el almacenamiento con resistencia eléctrica NO es posible en los modos de funcionamiento Activación forzada y Activación recomendada. ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 206 Límites cuando [9.9.1]=Entradas y [9.9.2]=kW: Código Descripción [9.9.9] [5-09] Límite 1: 0 kW~20 kW [9.9.A] [5-0A] Límite 2: 0 kW~20 kW [9.9.B] [5-0B] Límite 3: 0 kW~20 kW [9.9.C] [5-0C] Límite 4: 0 kW~20 kW ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 207 Se pueden conectar hasta 2 medidores de ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 208: Contador Eléctrico
NO se utiliza más. Observación: Este valor solo tiene significado en el control de termostato de ambiente. ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 209 El propósito de esta función es determinar qué fuente de calor puede o podrá proporcionar la calefacción de habitaciones, el sistema de la bomba de calor o una caldera auxiliar. ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 210 Cae por debajo de T Se detiene Activo calc Sube por encima de T Inicio Inactivo calc +3°C ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 211 2.5 (a) 10.5 (b) a [C‑03]=2,5 en caso de COP=3 y TAI=35°C b [C‑03]=10,5 en caso de COP=3 y TAI=55°C ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 212 En función de la caldera utilizada, debe definirse de la forma siguiente: Código Descripción [9.C.2] [7‑05] ▪ 0: Muy alta ▪ 1: Alta ▪ 2: Media ▪ 3: Baja ▪ 4: Muy baja ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 213 Define si el suministro eléctrico a la unidad exterior puede interrumpirse (internamente por la acción del control de la unidad interior) durante condiciones de inactividad (no hay demanda de calefacción/refrigeración de habitaciones ni de ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 214 ▪ Volver ▪ AVISO Inicio de sistema antiescarcha forzado. Solo puede forzar el inicio del sistema antiescarcha cuando la calefacción lleve un tiempo activada. ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 215: Puesta En Marcha
Ajsutes instalador [A.1] Test funcionamiento operaciones Puesta en marcha [A.2] Test funcionamiento actuador Perfil del usuario Funcionamiento [A.3] Purga de aire [A.4] Secado suelo radiante ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 216: Perfil Del Usuario
Restricción: los ajustes de WLAN solo son visibles si hay un cartucho WLAN o un módulo WLAN instalado. Vista general Los siguientes elementos aparecen en el submenú: ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 217 Manual de instalación del módulo WLAN ▪ Apéndice para el equipamiento opcional Router Suministro independiente. Smartphone + La aplicación Daikin Residential Controller debe aplicación estar instalada en el smartphone del usuario. Consulte: http://www.onlinecontroller.daikineurope.com/ ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A –...
Página 218 Configuración Configuración Para configurar la aplicación Daikin Residential Controller, siga las instrucciones de la aplicación. Para hacerlo, deberá realizar las siguientes acciones e introducir la siguiente información en la interfaz de usuario: Modo: sitúe AP en ENCENDIDO (= módulo/cartucho WLAN activo como punto de acceso) o APAGADO.
Página 219: Estructura Del Menú: Información General De Los Ajustes Del Usuario
(***) Aplicable solo si la WLAN está instalada INFORMACIÓN En función de los ajustes del instalador seleccionados y el tipo de unidad, los ajustes serán visibles o invisibles. ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 220: Estructura Del Menú: Información General De Los Ajustes Del Instalador
NO pueden utilizarse ni modificarse. INFORMACIÓN En función de los ajustes del instalador seleccionados y el tipo de unidad, los ajustes serán visibles o invisibles. ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 221: Puesta En Marcha
Lista de control general para la puesta en marcha. Junto a las instrucciones de puesta en marcha de este capítulo, también hay disponible una lista de control general para la puesta en marcha en el Daikin Business Portal (autenticación necesaria).
Página 222: Descripción General: Puesta En Marcha
Ha leído las instrucciones de instalación completas, que encontrará en la guía de referencia del instalador. La unidad interior está correctamente montada. La unidad exterior está correctamente montada. ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 223: Lista De Comprobación Durante La Puesta En Marcha
Cómo realizar una prueba de funcionamiento del actuador. Función de secado de mortero radiante La función de secado de mortero radiante se inicia (si es necesario). ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 224: Caudal Mínimo
6 Vaya a [8.4.A]: Información > Sondas > Caudal. 7 Lea el caudal y modifique el ajuste de la válvula de derivación — para alcanzar el caudal nominal mínimo necesario+2 l/min. ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 225: Función De Purga De Aire
Cómo realizar una purga de aire manual Condiciones: Asegúrese de que todas las operaciones están desactivadas. Vaya a [C]: desactive operaciones Funcionamiento Calefacción/ refrigeración y Depósito. ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 226 3 En el menú, ajuste Tipo = Automático. 4 Seleccione Iniciar purga de aire. 5 Seleccione OK para confirmar. Resultado: La purga de aire comienza. Se detiene automáticamente cuando finaliza. ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 227: Prueba De Funcionamiento
(modo de agua caliente sanitaria). Para controlar las temperaturas: 1 En el menú, vaya a Sondas. 2 Seleccione la información de temperatura. ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 228: Prueba De Funcionamiento Del Actuador
▪ Prueba de Señal bivalente ▪ Prueba de Salida de alarma ▪ Prueba de Señal refrigeración/calefacción ▪ Prueba de Bomba ACS ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 229: Secado De Mortero Bajo El Suelo
— Consulte "Para modificar el nivel de autorización del usuario" [ 127]. 2 Vaya a [A.4.2]: Puesta en marcha > Secado suelo radiante > Programa. ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 230 Depósito. 1 Ajuste el nivel de autorización del usuario a Instalador. — Consulte "Para modificar el nivel de autorización del usuario" [ 127]. ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 231 1 Vaya a [A.4.3]: Puesta en marcha > Secado suelo radiante > Estado ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 232 Si el programa de secado de mortero UFH se ha detenido a causa de un fallo eléctrico y se restablece la corriente, el programa volverá a iniciarse automáticamente en el último paso aplicado. ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 233: Entrega Al Usuario
Muestre al usuario qué tareas de mantenimiento debe realizar en unidad. ▪ Explique al usuario consejos para ahorra energía tal y como se describen en el manual de funcionamiento. ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 234: Mantenimiento Y Servicio Técnico
Daikin Business Portal (autenticación necesaria). La lista de comprobación general para mantenimiento/inspección es complementaria a las instrucciones que aparecen en este capítulo y se puede utilizar como referencia y plantilla para informes durante el mantenimiento.
Página 235: Mantenimiento Anual
Mantenga la presión del agua por encima de 1 bar. Si es inferior, añada agua. Filtro magnético/desfangador a Conexión roscada b Funda magnética c Válvula de drenaje d Tapón de drenaje ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 236: Válvula De Alivio De Presión Del Agua
Para asegurarse de que este agua viene del depósito, compruébelo después de un ciclo de calentamiento. Se recomienda realizar este mantenimiento con más frecuencia. ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 237: Desincrustación
Por este motivo, es posible que haya que limpiar y desincrustar las adherencias del intercambiador de calor cada cierto tiempo. ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 238: Desinfección Química
4 Utilice una manguera de drenaje y una bomba para drenar el depósito a través del punto de acceso. a Punto de acceso al depósito ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 239: Acerca De La Limpieza Del Filtro De Agua En Caso De Problemas
Aunque el circuito del agua se drene, podría derramarse algo de agua al retirar el filtro magnético/desfangador de la caja del filtro. Limpie SIEMPRE el agua derramada. ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 240: Para Limpiar El Filtro De Agua En Caso De Problemas
Filtro enrollado b Tamiz c Saliente 5 Instale y apriete correctamente la parte inferior de la caja del filtro de agua. ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 241: Para Instalar El Filtro De Agua
Asegúrese de abrir la válvula (si se incluye) hacia el depósito de expansión, pues de lo contrario se generaría una sobrepresión. 5 Abra las válvulas de cierre y añada agua al circuito del agua si es necesario. ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 242: Solución De Problemas
Si no puede encontrar la causa del problema, póngase en contacto con su distribuidor. PELIGRO: RIESGO DE ELECTROCUCIÓN ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 243: Resolución De Problemas En Función De Los Síntomas
En algunos casos, es normal que la unidad opte por utilizar un caudal de agua bajo. ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 244: Síntoma: El Agua Caliente No Alcanza La Temperatura Deseada
Si Contacto de apagado forzado está en Activado, la unidad funciona con suministro eléctrico de flujo de kWh preferente. Espere a que vuelva la corriente (máximo 2 horas). ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 245: Síntoma: Se Producen Ruidos De Gorgoteo En El Sistema Después De La Puesta En Marcha
"Cómo realizar una purga de aire manual" [ 225]) o utilice la función automática de purga de aire (véase "Cómo realizar una purga de aire automática" [ 226]). ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 246: Síntoma: La Válvula De Alivio De La Presión Se Abre
0 m. La altura máxima del circuito del agua es 10 m. Compruebe los requisitos de instalación. ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 247: Síntoma: La Válvula De Alivio De La Presión Del Agua Presenta Una Fuga
Hay aire en el sistema. Purgue el aire de forma manual o automática. Consulte la función de purga de aire en el capítulo "11 Puesta marcha" [ 221]. ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 248: Síntoma: La Presión En El Punto De Conexión Es Anormalmente Alta De Forma Temporal
4 horas NO vaya a producirse ninguna explotación de agua caliente sanitaria. ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 249: Resolución De Problemas En Función De Los Códigos De Error
▪ : Error ▪ : Avería Se puede obtener una descripción larga y corta de la avería haciendo lo siguiente: ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 250: Códigos De Error: Descripción General
Aumento anómalo de la temperatura de agua de impulsión 8H-01 Sobrecalentamiento en el circuito de mezcla 8H-02 Sobrecalentemiento en el circuito de mezcla (termostato) ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 251 Aumento anómalo de la temperatura del depósito EC-04 Precalentamiento del depósito F3-00 UE: fallo de temperatura del tubo de descarga F6-00 UE: alta presión anómala en refrigeración ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 252 Fallo del sistema de comunicación de la unidad exterior P1-00 Desequilibrio del suministro eléctrico de fase abierta P3-00 Corriente continua anómala P4-00 UE: fallo del sensor de temperatura del disipador ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 253 Cuando se selecciona el modo Solo programado, se recomienda programar una acción Eco 3 horas antes del inicio programado de la función de desinfección, para precalentar el depósito. ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 254 El error AJ-03 desaparece automáticamente cuando el calentamiento del depósito vuelve a ser normal. INFORMACIÓN La interfaz de usuario mostrará cómo restablecer un código de error. ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 255: Tratamiento De Desechos
La presión anómala en el ciclo de refrigerante puede provocar una avería del compresor o daños en el sistema. ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 256 Válvula de cierre de líquido b Dirección de cierre c Llave hexagonal d Tapa de la válvula e Válvula de cierre de gas ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 257: Datos Técnicos
NO son de aplicación. Hay disponible un subconjunto de los datos técnicos más recientes en el sitio web regional Daikin (accesible al público). Hay disponible un conjunto completo de los datos técnicos más recientes en el Daikin Business Portal (autenticación necesaria).
Página 258: Diagrama De Tuberías: Unidad Exterior
Y1E Válvula de expansión electrónica h Intercambiador de calor Y1S Válvula solenoide (válvula de 4 vías)(ENCENDIDO: refrigeración) i Acumulador Calefacción j Acumulador del compresor Refrigeración k Silenciador ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 259: Diagrama De Tuberías: Unidad Interior
Intercambiador de calor de placas Conexión abocardada f Válvula de aislamiento para mantenimiento (si la Acoplamiento rápido hay) g Vaso de expansión Conexión soldada h Filtro magnético/desfangador ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 260 Válvula de retención n Sensor de caudal o Calentador de reserva p Filtro de agua (zona principal/combinada) q Tubo capilar r Bomba (zona principal/combinada) ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 261: Diagrama De Cableado: Unidad Exterior
Colores: BLK: negro; RED: rojo; BLU: azul; WHT: blanco; GRN: verde; YLW: amarillo (3) Designación Conector Condensador Puente rectificador Conector Conector Conector Fusible T 6,3 A 250 V FU1, FU2 Fusible T 3,15 A 250 V Fusible T 30 A 250 V Conector ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 262 Válvula de expansión electrónica Válvula solenoide (válvula de 4 vías) Filtro de ruido (núcleo de ferrita) Filtro de ruido * Opcional # Suministro local ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 263: Diagrama De Cableado: Unidad Interior
Ext outdoor thermistor Termistor exterior externo Digital I/O PCB PCB E/S digital Demand PCB PCB de demanda Safety thermostat Termostato de seguridad Smart Grid Red inteligente ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 264: Designación
(BRC1HHDA, utilizada como termostato de ambiente) A15P * PCB del receptor (termostato de ENCENDIDO/ APAGADO inalámbrico) A20P * Módulo WLAN CN* (A4P) * Conector DS1 (A8P) * Interruptor DIP ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 265 Regleta de conexiones * Opcional # Suministro local Traducción de texto de diagrama de cableado Inglés Traducción (1) Main power connection (1) Conexión de alimentación principal ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 266 Salida de bomba de agua caliente sanitaria DHW pump Bomba de agua caliente sanitaria Electrical meters Medidores eléctricos For HV smartgrid Para red inteligente de alta tensión ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 267 Additional LWT zone Zona de temperatura del agua de impulsión adicional Main LWT zone Zona de temperatura del agua de impulsión principal ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 268 Only for wired On/OFF thermostat Solo para termostato de ENCENDIDO/ APAGADO con cable Only for wireless On/OFF thermostat Solo para termostato de ENCENDIDO/ APAGADO inalámbrico ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 269: Diagrama De Conexiones Eléctricas
Entrada de limitación energética 4 A8P: X801M: 4-5 señal Solo para Interfaz de confort humano 2 núcleos 2×0,75 X5M: 11-12 A14P: interfaz de usuario P1-P2 comunicación 4D130337C ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 270 0,970 1,028 1,084 1,137 1,187 1,236 1,283 1,328 1,371 1,413 1,454 1,494 1,533 1,571 1,608 1,644 1,679 1,714 1,748 1,781 1,814 1,846 1,877 1,909 ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 271: Información
16.7 Tabla 3 – Superficie mínima de abertura inferior para ventilación natural: unidad interior dm=m –m (kg) Superficie mínima de abertura inferior H=600 mm 1,80 1,60 1,40 1,20 1,00 0,80 0,60 0,40 0,20 ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 272 Si dm=1,55 kg, considere el valor que corresponda a "dm=1,6 kg". ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 273: Curva Esp: Unidad Interior
Véase también el rango de caudal mínimo y máximo permitido en las especificaciones técnicas. ▪ Asegúrese de que la calidad del agua cumpla con la Directiva Europea 2020/2184. ERGA04~08EA + EHVZ04+08S18+23EA Guía de referencia del instalador Daikin Altherma 3 R F 4P629093-1A – 2021.11...
Página 274: Glosario
Suministro independiente Equipamiento NO fabricado por Daikin que puede combinarse con el producto de acuerdo con las instrucciones que aparecen en la documentación que lo acompaña.
Página 275: Tabla De Ajustes De Campo
1/10 Tabla de ajustes de campo 9651 [8.7.5] = ..Unidades aplicables EHVZ04S18EA6V EHVZ08S18EA6V EHVZ08S23EA6V EHVZ08S18EA9W EHVZ08S23EA9W Notas (*1) *3V (*2) *6V (*3) *9W 4P629095-1A - 2021.02...
Página 276: Modo Punto De Consigna
2/10 Ajustes de instalador con desviación Tabla de ajustes de campo en relación con valor predeterminado Navegación Código de Nombre de ajuste Rango, paso Fecha Valor campo Valor predeterminado Ambiente └─ Antihielo 1.4.1 [2-06] Activación 0: Desactivada 1: Activada 1.4.2 [2-05] Punto de consigna ambiente 4~16°C, paso: 1°C...
Página 277: Activación
3/10 Ajustes de instalador con desviación Tabla de ajustes de campo en relación con valor predeterminado Navegación Código de Nombre de ajuste Rango, paso Fecha Valor campo Valor predeterminado [7-02] Número de zonas 0: 1 zona TAI 1: 2 zonas TAI [F-0D] Modo de func.
Página 278 4/10 Ajustes de instalador con desviación Tabla de ajustes de campo en relación con valor predeterminado Navegación Código de Nombre de ajuste Rango, paso Fecha Valor campo Valor predeterminado [E-05] Agua caliente sanitaria 3: Integrado [E-06] [E-07] [4-06] Emergencia 0: Manual 1: Automático(CH normal/ACS ENCENDIDO) 2: Red.
Página 279 5/10 Ajustes de instalador con desviación Tabla de ajustes de campo en relación con valor predeterminado Navegación Código de Nombre de ajuste Rango, paso Fecha Valor campo Valor predeterminado 9.3.4 [6-03] Capacidad paso 1 0~10 kW, paso: 0,2 kW 2kW (*2) 3kW (*1)(*3) 9.3.5 [6-04]...
Página 280 6/10 Ajustes de instalador con desviación Tabla de ajustes de campo en relación con valor predeterminado Navegación Código de Nombre de ajuste Rango, paso Fecha Valor campo Valor predeterminado 9.A.1 [D-08] Contador eléctrico 1 0: No 1: 0,1 pulso/kWh 2: 1 pulso/kWh 3: 10 pulso/kWh 4: 100 pulso/kWh 5: 1000 pulso/kWh...
Página 281 7/10 Ajustes de instalador con desviación Tabla de ajustes de campo en relación con valor predeterminado Navegación Código de Nombre de ajuste Rango, paso Fecha Valor campo Valor predeterminado [2-03] ¿Cuál es la temperatura pretendida de desinfección? 60°C [2-04] ¿Cuánto tiempo se debe mantener la temperatura del depósito? 40~60 min, paso: 5 min 40 min [2-05]...
Página 282 8/10 Ajustes de instalador con desviación Tabla de ajustes de campo en relación con valor predeterminado Navegación Código de Nombre de ajuste Rango, paso Fecha Valor campo Valor predeterminado [6-00] Diferencia de temperatura que determina la temperatura de ENCENDIDO de la 2~40°C, paso: 1°C bomba de calor.
Página 283 9/10 Ajustes de instalador con desviación Tabla de ajustes de campo en relación con valor predeterminado Navegación Código de Nombre de ajuste Rango, paso Fecha Valor campo Valor predeterminado [9-0D] Zona adicional de limitación de régimen de bomba 0~8, paso:1 0: Sin limitación 1~4: Velocidad de la bomba 90~60% 5~8: Velocidad de la bomba 90~60%...
Página 284 10/10 Ajustes de instalador con desviación Tabla de ajustes de campo en relación con valor predeterminado Navegación Código de Nombre de ajuste Rango, paso Fecha Valor campo Valor predeterminado [E-0C] [E-0D] ¿Hay glicol en el sistema? [E-0E] [F-00] Funcionamiento de la bomba permitido fuera del rango. 0: Desactivada 1: Activado [F-01]...
Página 288 4P629093-1A 2021.11 Verantwortung für Energie und Umwelt...

Este manual también es adecuado para:

Altherma erga06eav3h Altherma erga08eav3h Altherma erga04eav3a Altherma erga06eav3a Altherma erga08eav3a Altherma ehvz04s18ea6v ... Mostrar todo

Daikin Altherma ERGA04EAV3 Guía De Referencia Del Instalador

Tabla de Contenidos

Precauciones Generales de Seguridad

Acerca de la Caja

Acerca de las Unidades y las Opciones

Pautas de Aplicación

Instalación de la Unidad

Instalación de las Tuberías

Instalación Eléctrica

Configuración

Puesta en Marcha

Mantenimiento y Servicio Técnico

Solución de Problemas

Datos Técnicos

Enlaces rápidos

Capítulos

Solución de problemas

Manuales relacionados para Daikin Altherma ERGA04EAV3

Resumen de contenidos para Daikin Altherma ERGA04EAV3
