Itatiaia BALC 3PT 2GAV-105 POP ART I2 Guia De Inicio Rapido

CORPO / CARCASS / CAJA
C Ó D IG O D E S C R IÇÃ O / D IM E N S Ã O
Nº
CODE DESCRIPTION / DIMENSION (mm)
CÓDIGO DESCRIPCÍ ON / DIMENSÍ ON (mm)
01
3000010849 LATERAL DIR IG3G2GD-105TL GFT
02
3000010832 LATERAL ESQ IG3GI-105 GFT
03
3000010847 FUNDO F/PE IG3G3-105 GFT
04
3000010820 FUNDO IG2-70 GFT
05
3000001336 FUNDO GAV IG-35TL ANITA BRA
06 3000010913 COSTA IG3G4GD-105TL GFT
07
3000010845 CALHA SUPERIOR IG3GI-105 GFT
08 3000010844 CALHA-E SUPERIOR IPL-35 GFT
09
3000010843 COLUNA IG3G2-120TL GFT
10 3100020911 TAM PO RT 1051X435X15 CZL
11
3100020910 REGUA/ROD 1051X70X15 CZL
12 1000001321 KIT GD PLASTICA TL BR 335 x 90 ACO
PORTAS / DOORS / PUERTAS - ABERTURA LADO DIREITO / RIGHT SIDE OPENING / APERTURA LADO DERECHO
C Ó D IG O D E S C R IÇÃ O / D IM E N S Ã O
Nº
CODE DESCRIPTION / DIMENSION (mm)
CÓDIGO DESCRIPCÍ ON / DIMENSÍ ON (mm)
13
3000010824 PORTA ALT35 POP SM 35 C/REF OFW
14
3000010825 PORTA ALT35 POP SM 35 C/REF OFW
15 3000010842 PORTA PEQ35 POP SM 35 C/REF OFW
FRENTE GAVETA / DRAWER FRONT / FRENTE DE CAJÓN
C Ó D IG O D E S C R IÇÃ O / D IM E N S Ã O
Nº
CODE DESCRIPTION / DIMENSION (mm)
CÓDIGO DESCRIPCÍ ON / DIMENSÍ ON (mm)
16
3000010841 FRENTE GAV-35 POP OFW
Sugestão da quantidade de pessoas
necessárias para montagem e fixação
2
do produto na parede.
Tip of the number of people required for
product assembly and wall mounting.
Montagem
Consejo de la cantidad de personas
Mounting
necesarias para el montaje de productos
Montaje
y montaje de la pared.
A1
- 1000000216
- PARAF. PHS.FL-4,8X45mm
A13
- 1000000227
- PARAF.PHS.CC-3,5x14mm
F42
- 1000000276
- 44x14mm
BUCHA PLÁSTICA C/ CABEÇA
BUSHING WITH PLASTIC HEAD
TARUGO CON CABEZA PLÁSTICA
F49
- 1000012454 - 4,5mm - GFT
TAPA FURO PLÁSTICO
PLASTIC BORE CAP
TAPA AGUJERO DE PLÁSTICO
F185
- 3000010910 -
108 X 27 X 28 MM PTO
CALÇO PLÁSTICO CORREDIÇA
RUNNER PLASTIC SUPPORT
CUÑA DE PLÁSTICO RIELES
TERMO DE GARANTIA
PARABÉNS!
Você acaba de comprar um produto que é referência de qualidade, durabilidade e beleza em todo o Brasil.
Isso porque a Itatiaia faz de tudo para oferecer a você as melhores cozinhas de aço do mercado.
DISPOSIÇÕES E PRAZOS DE GARANTIA
A Itatiaia Móveis S/A estipula que o produto especificado, fica garantido pelo prazo de doze (12) meses,
contados a partir da entrega efetiva do produto. Este prazo é compreendido como sendo: 3 (três) meses
como garantia legal e 9 (nove) meses como garantia contratual.
Constatado o eventual defeito de fabricação, o consumidor deverá entrar em contato com a loja onde
adquiriu o produto.
No prazo de garantia, as partes eventualmente defeituosas serão substituídas gratuitamente, por outra da
mesma linha e modelo.
O projeto, instalação e a montagem na residência do consumidor não são de responsabilidade da Itatiaia. A
montagem deve seguir corretamente as Instruções que se encontram dentro da embalagem de cada
módulo.
Esta garantia é válida em todo o território brasileiro, inclusive em toda e qualquer região litorânea.
A Itatiaia se reserva o direito de efetuar modificações de caráter técnico em seus produtos, sem aviso prévio.
EXCLUSÃO DA GARANTIA
O presente termo exclui de sua garantia:
- Danos causados em consequência de acidentes, mau uso, manuseio ou deslocamento incorreto dos
produtos;
- Danos causados por montagem inadequada;
- Danos em decorrência de agentes externos (inundações, incêndios, etc);
- Danos causados pela utilização de produtos de limpeza não recomendados no manual de instrução do
produto;
- Despesas de transporte, frete ou seguro;
- Defeitos oriundos da utilização do produto em ambientes sujeitos a gases corrosivos, umidade excessiva
ou em locais de altas/baixas temperaturas, poeira ou acidez
A Itatiaia não se responsabiliza por incorreta instalação de cubas, pias, mármores, granitos ou similares.
Também não será responsável pelas instalações elétricas, hidráulicas e de gás, bem como pelos danos que
estes possam vir a causar ao produto.
A fixação dos armários de forma segura e garantida depende da qualidade da parede na qual os mesmos
serão instalados. A Itatiaia não se responsabiliza por danos causados por instalação dos armários em
paredes inadequadas.
Av. Padre Arnaldo Jansen, 1325 - Santana - Ubá - MG - CEP: 36506-064 I Atendimento de Pós-vendas: 0800 032 6111 ou www.minhaitatiaia.com.br
BALCÃO-105 3 PORTAS E 2 GAVETAS POP ART I2
BALC 3PT 2GAV-105 POP ART I2
M A T E R IA L / A C A B A M E N T O
690 X 402 X 17 M M AÇO/STEEL/ACERO - GRAFITE/GRAPHITE/GRAFITO
690 X 402 X 17 M M AÇO/STEEL/ACERO - GRAFITE/GRAPHITE/GRAFITO
1049 X 400 X 20 M M AÇO/STEEL/ACERO - GRAFITE/GRAPHITE/GRAFITO
699 X 400 X 20 M M AÇO/STEEL/ACERO - GRAFITE/GRAPHITE/GRAFITO
417 X 292 X 15 M M AÇO/STEEL/ACERO - BRANCO/WHITE/BLANCO
1047 X 690 X 15 M M AÇO/STEEL/ACERO - GRAFITE/GRAPHITE/GRAFITO
1043 X 24 X 20 M M AÇO/STEEL/ACERO - GRAFITE/GRAPHITE/GRAFITO
343 X 24 X 20 M M AÇO/STEEL/ACERO - GRAFITE/GRAPHITE/GRAFITO
660 X 30 X 11 M M AÇO/STEEL/ACERO - GRAFITE/GRAPHITE/GRAFITO
1051X 435 X 15 M M
1051 X 70 X 15 M M
347 X 90 X 19 M M PLÁSTICO/PLASTIC/PLÁSTICO - BRANCO/WHITE/BLANCO
M A T E R IA L / A C A B A M E N T O
685 X 347 X 16 M M
685 X 347 X 16 M M
347 X 340 X 16 M M
M A T E R IA L / A C A B A M E N T O
347 X 167 X 16 M M
*FERRAMENTAS NÃO FORNECIDAS
*Tools Needed (not supplied)
*Herramientas no suministradas
A3
- 1000000202
- PARAF.PHS.FL- 3/16x1/4
08 09
A19
- 1000000203 -
4,0X20 MM MF
01
74
F44
- 3000004179 -
47x47x18mm BRA
CALÇO L PLÁSTICO
"L- SHAPPED" PLASTIC BRACKET
CUÑA DE PLÁSTICO EN "L"
04 01
F109
- 000010906 - 3
54X75X14,5mm PTO
APOIO CALCO DOBRADIÇA
HINGE SHIM SUPPORT
APOYO SOPORTE BISAGRA
10
07
F 27 6
-
1000008637 - 35MM BAIXA
DOBRADIÇA + CALÇO
FRAME WING + DOOR WING
BISAGRA + SOPORTE BISAGRA
06
04
Dicas de limpeza e conservação:
- Evite arrastar objetos em cima dos armários. Eles podem riscar e prejudicar o acabamento de seu móvel de cozinha.
- Caso seja necessário mover o produto, retire os objetos do interior do armário.
- Para limpeza, deve ser utilizado apenas produto neutro (verifique na embalagem do produto se está escrito "neutro"). Remova o excesso com pano úmido e seque logo a
seguir.
- Nunca utilize sapólios, esponja de aço ou qualquer material que possa arranhar a superfície dos armários durante a limpeza.
- Não se recomenda o uso de produtos à base de amoníaco.
- Não utilize plásticos ou papéis coloridos para forrar os armários.
- Deve-se evitar guardar sal, cebola, catchup, mostarda e outras substâncias ácidas sem as devidas embalagens de proteção.
- Para os armários com pia, é importante tomar cuidado ao redor dela, evitando-se o contato direto com água nas demais partes do produto. A área exposta a umidade pode
influenciar na durabilidade dos seus móveis.
- Tente evitar a exposição direta ao sol. Sugere-se utilização de cortinas para proteger seus móveis de cozinha.
- Produtos adquiridos fora do Brasil com defeitos de fabricação, favor entrar em contato com a loja onde adquiriu sua Cozinha Itatiaia.
- Esta orientação deve ser guardada para futura consulta, caso necessário.
ATENÇÃO: Não utilize panos muito umedecidos na limpeza do armário, pois a umidade excessiva pode danificar o produto.
Cleaning and caring instructions:
- Avoid dragging objects on top of the cabinet. They might scratch the finishing.
- If it is necessary to move the product, remove the objects from inside the
cabinet.
- Only non-abrasive natural chemical products are recommended to clean your
cabinet. Simply wipe the cabinet down with a wet cloth to remove the cleaning
product excess.
- Never clean the cabinet with scouring powders, steel scrubber pads or any other
product which can scratch its surface.
- Chemical products are not recommended.
- Cabinet surfaces should not be covered with colored plastic or paper sheets.
- Acid substances like salt, onion, ketchup and mustard must remain properly
stored in sealed containers.
- Avoid the direct contact of water with other surfaces than the sink, as the - Avoid
the direct contact of water with other surfaces than the sink, as the humidity can
affect the durability of the cabinets.
- Avoid cabinets exposure to direct Sun light. Drapers suggested.
- For technical assistance outside Brazil, please, contact the store where you
purchased your Itatiaia kitchen.
- This guidance should be saved for future reference, if necessary.
BEWARE: Do not use a damp cloth to clean the cabinet. Excessive moisture can
damage its surface.
Q UA N T ID A D E
MATERIAL / FINISH QUANTITY
MATERIAL / TERMINACÍ ON CANTIDAD
1
1
1
1
2
1
1
1
1
M DP BP - CINZEL 1
M DP BP - CINZEL 1
4
Q UA N T ID A D E
MATERIAL / FINISH QUANTITY
MATERIAL / TERMINACÍ ON CANTIDAD
AÇO/STEEL/ACERO - OFF WHITE 1
AÇO/STEEL/ACERO - OFF WHITE 1
AÇO/STEEL/ACERO - OFF WHITE 1
Q UA N T ID A D E
MATERIAL / FINISH QUANTITY
MATERIAL / TERMINACÍ ON CANTIDAD
AÇO/STEEL/ACERO - OFF WHITE 2
A6
-1000000209
- PARAF.PHS.CTP-4,2x13mm
05
A15
- 1000000204
- PORCA 3/16
09
F45
- 1000000278 - 23x13x13mm
BUCHA PLÁSTICA
PLASTIC ANCHOR
TARUGO PLÁSTICO
01
F124
- 1000000186
- 17x12mm
BUCHA PLÁSTICA PUXADOR
HANDLE SCREW ANCHOR
TARUGO TIRADOR
10
F358
F357
- 1000012458
- 180X25X19 160MM
PUXADOR ABS ALUMÍNIO
ABS ALUMINUM HANDLE
PUXADOR ABS ALUMINIO
05
TAKING GOOD CARE OF YOUR CABINET
02
PUXADOR / DIMENSÃO
HANDLE / DIMENSION
TIRADOR / DIMENSIÓN
05
12
16
13
14
16
15
P
C
A

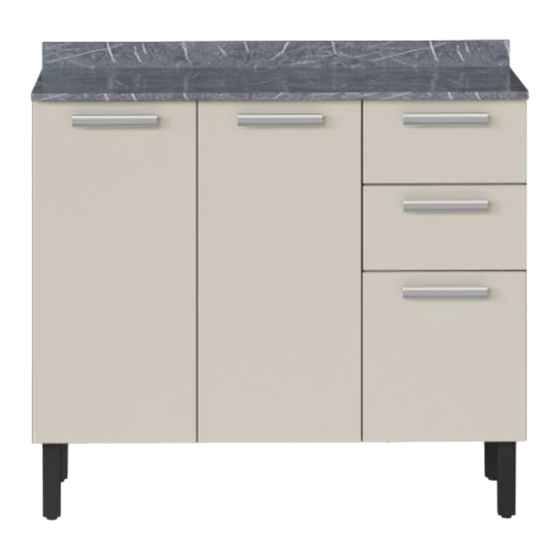

BALC 3PT 2GAV-105 POP
Produto Montado
C: 1051 A: 920 P: 450 MM FRENTE
A11-
A8
- 1000000233
- PARAF.PHS.CP-4,2x9,5mm
30
F19
A26
- 1000011398 - PARAF 4,8X16MM CAB
PAN FPHS ZINC BRANC
12
F48
F47
- 3000004163 -
6mm
BATOQUE PORTA – PVC
PVC STOPPER
TOPE PARA PUERTA - PVC
14
F145 F152
- 3000010909 -
77x67x18MM PTO
BASE PÉ PLASTICA
LEG BASE
BASE DE PATA PLASTICA
04
M1
- 1000012489
- 174X48X43 MM - PTO
PÉ PLÁSTICO C/REGULAGEM
ADJUSTABLE PLASTIC FOOT
PATA DE PLÁSTICO AJUSTABLE
04
CUIDE BEM DO SEU ARMÁRIO
CUIDE BIEN DE SU APARADOR
Indicaciones de limpieza y conservación:
- Evite arrastrar objetos encima de los aparadores. Ellos pueden riscar o dañar el
acabado de su mueble de cocina.
- Si es necesario mover el producto, retire los objetos del interior del armario.
- Para limpieza, se debe utilizar apenas producto neutro (verifique en el embalaje del
produto
si está escrito "neutro"). Remueva el exceso con un paño húmedo y a seguir seque
luego.
- Nunca utilize sapólios, esponja de acero o cualquier material que pueda arañar la
superfície de los armarios durante la limpieza.
- No es recomendable utilizar productos con amoniaco.
- No utilizar plásticos o papeles coloridos para forrar los armarios.
- Debe evitarse guardar sal, cebolla, kétchup, mostaza o cualquier producto ácido sin
el embalaje de protección.
- Para los armarios con lavaplatos, es importante tomar cuidado alrededor de ella,
evitando el contacto directo con el agua en las demás partes del producto. El área
expuesta a la humedad puede influir en la durabilidad de sus muebles.
- Evite la exposición directa al sol. Se sugiere la utilización de cortinas para proteger
sus muebles de cocina.
- Los productos adquiridos fuera de Brasil con defectos de fabricación de productos,
avor póngase en contacto con la tienda donde compró su Cucina Itatiaia.
- Esta orientación se debe guardar para futuras referencias, si es necesario.
ATENCIÓN: No utilize paños muy humedecidos en la limpieza del armario, pues la
humedad. Excesiva puede dañar el producto.
11
10
07
06
04
08
09
03 01
05
12
Peso máximo distribuído suportado
Maximum weight supported distributed
Peso máximo admitido distribuído
VERSO
1000000211 - 3,5x25 CP
10
- 1000012030 - 10 mm - GFT
TAMPA PLÁSTICA CABEÇA PARAFUSO
SCREW HEAD CAP
TAPA CABEZA TORNILLO
03
- 1000012560
- 13 mm - GFT
TAMPA PLÁSTICA CABEÇA PARAFUSO
PLASTIC SCREW HEAD CAP
TAPA PLÁSTICA CABEZA TORNILLO
08
- 1000003508 -
350MM
PAR CORREDIÇA TELESCOPICA
TELESCOPIC RUNNER
RIEL TELESCÓPICA
02
- 1000001179 -
PARAF.PHS.CH-3,5X40mm
03
