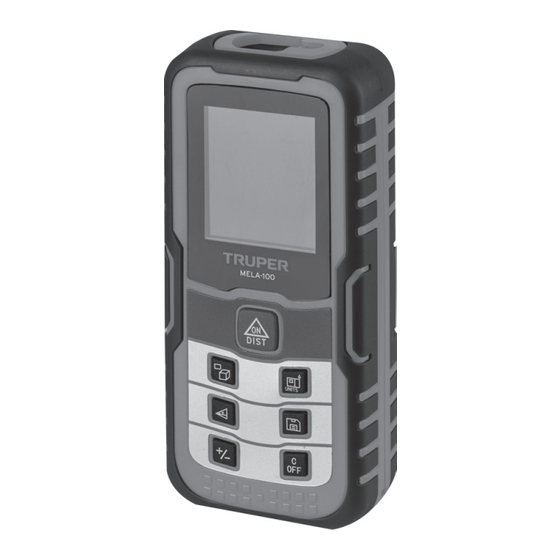

- Página 1 Instructivo de uso Medidor de distancia láser Modelo Código MELA-100 100374 ANTES DE USAR ESTÉ EQUIPO DEBE LEER EL INSTRUCTIVO. LEA Y SIGA TODAS LAS INSTRUCCIONES DE SEGURIDAD Y OPERACIÓN ANTES DE USAR LA HERRAMIENTA.
-
Página 2: Tabla De Contenido
ÍNDICE Instrucciones de seguridad________________________ Botones y descripción de sus funciones_______________ Especificaciones técnicas_________________________ Descripción de símbolos de la pantalla_______________ Ejemplos de la interfaz en uso del medidor____________ Funciones y aplicación de operaciones (Funciones básicas)___________________________ Funciones y aplicación de funcionamiento (Funciones adicionales)_________________________ Mensajes de error______________________________ Detección y solución de problemas_________________ Mantenimiento del medidor_______________________... -
Página 3: Instrucciones De Seguridad
1.0 mW y 635 de largo de onda. Este tipo de rayo láser normalmente no representa un peligro para la vista. Sin embargo no se debe mirar directamente al rayo ya que provoca ceguera temporal. MELA-100 ¡PELIGRO! Radiación de láser. - Página 4 * Asegúrese de haber leído y comprendido todas las instrucciones y guías de operación que aparecen aquí antes de utilizar el medidor. De no seguir estas reglas de seguridad y reglas de operación puede tener el peligro de radiación por láser, descarga eléctrica o lesiones personales. * Por ningún motivo intente cambiar las propiedades del medidor láser ya que se puede exponer a las personas alrededor y ocasionar situaciones peligrosas.
- Página 5 ¿Qué hacer y qué no hacer? 1. NO despegue o destruya las etiquetas de advertencia que están adheridas en el medidor. 2. Mantenga el medidor en un sitio fuera del alcance de los niños. NO apunte el rayo que emite el instrumento contra ninguna persona. 3.
-
Página 6: Botones Y Descripción De Sus Funciones
Botones y descripción de sus funciones 1. Encendido/Medición: Presione ligeramente la tecla para encender. Presione brevemente la tecla para ingresar al modo de medición simple. Presione más tiempo la tecla para ingresar al modo de medición continua. 2. Memoria almacenada (almacenamiento automático de los últimos 30 conjuntos de datos). -
Página 7: Especificaciones Técnicas
Especificaciones técnicas Rango de medición(típicamente) 0.05 m a 100 m Precisión de medición (típicamente) 2 mm Unidad mínima mostrada 1 mm Clase del láser Tipo del láser = 635 nm P < 1 mW Apagado automático Láser: 20 segundos Dispositivo de medición: 5 minutos Vida estimada de las pilas alcalinas AAA Hasta 5 000 mediciones Pilas 3 V c.c. -
Página 8: Descripción De Símbolos De La Pantalla
Descripción de símbolos de la pantalla 1.3º 12.3º 0.234 m 0.234 m 0.235 m 45.0º 45.0º 0.234 m 0.234 m 1. Ángulo horizontal y ángulo vertical 2. Intensidad de la señal láser 3. Referencia de medición 4. Indicación de apertura láser 5. -
Página 9: Ejemplos De La Interfaz En Uso Del Medidor
Ejemplos de la interfaz en uso del medidor Medición continua, Medición de un área Medición de un visualización de los rectangular volúmen valores máximos y mínimos Medición del área de Medición del área de Acumulación de área un triángulo un trapecio en ángulo rectangular recto... - Página 10 Ángulo automático 1 Ángulo automático 2 Medición de distancia entre dos puntos cualquiera, en el plano vertical Medición de distancia horizontal y vertical del punto arbitrario al punto de referencia 3 interfaces de la aplicación del Teorema de Pitágoras...
-
Página 11: Funciones Y Aplicación De Operaciones (Funciones Básicas)
Funciones y aplicación de operaciones (Funciones básicas) Ícono en Botón Función Operación pantalla Presione brevemente el botón una vez para abrir el láser que apunta a los Medición Interfaz 3.000 m objetos medidos, simple de inicio 6.234 m presione el botón una vez más para iniciar la medición Presione el botón largo... -
Página 12: Funciones Y Aplicación De Funcionamiento (Funciones Adicionales)
Funciones y aplicación de operaciones (Funciones básicas) Ícono en Botón Función Operación pantalla Presione brevemente el botón para seleccionar Acumulación el modo de medición de de áreas acumulación de área, luego comience la medición correspondiente Nota: 1. Se requiere colocar el medidor para asegurar que la posición de los tres puntos correspondientes es precisa para el área de medición del triángulo. - Página 13 Ícono en Botón Función Operación pantalla El doble- más del Teorema Presione brevemente el de Pitágoras botón para entrar en el modo de medición del Teorema de Pitágoras y El doble-menos luego comience la del Teorema medición de Pitágoras correspondiente Nota;...
-
Página 14: Mensajes De Error
Mensajes de Error Error Causa Solución ERR01 La señal reflejada del láser es Cambie el objetivo o fije un pedazo demasiado fuerte. de papel blanco en el objetivo. ERR02 La distancia a medir está más allá Mida dentro del rango efectivo de del rango de medición. -
Página 15: Mantenimiento Del Medidor
Mantenimiento del medidor Este medidor está diseñado para ser un instrumento de bajo mantenimiento. Sin embargo, para mantener su buen desempeño, se deben seguir estas sencillas instrucciones: 1. Siempre maneje el medidor con cuidado. Se debe tratar como a cualquier dispositivo óptico, tal como cámaras fotográficas o binoculares. - Página 16 Notas...
-
Página 17: Póliza De Garantía
Truper . Para dudas o comentarios, ® llame al 800-690-6990. Made in/Hecho en China. Importado por Truper S.A. de C.V. Parque Industrial 1, Jilotepec, Edo. de Méx. C.P. 54240 Sello del establecimiento comercial. Fecha de entrega:... - Página 18 CENTROS DE SERVICIO AUTORIZADOS TRUPER ® Venta de partes, componentes, consumibles y accesorios. BAJA CALIFORNIA | SUCURSAL TIJUANA NUEVO LEÓN | SUCURSAL MONTERREY AV. LA ENCANTADA, LOTE #5, PARQUE CARRETERA LAREDO #300, 1B INDUSTRIAL EL FLORIDO II, C.P 22244, MONTERREY PARKS TIJUANA, B.C.
